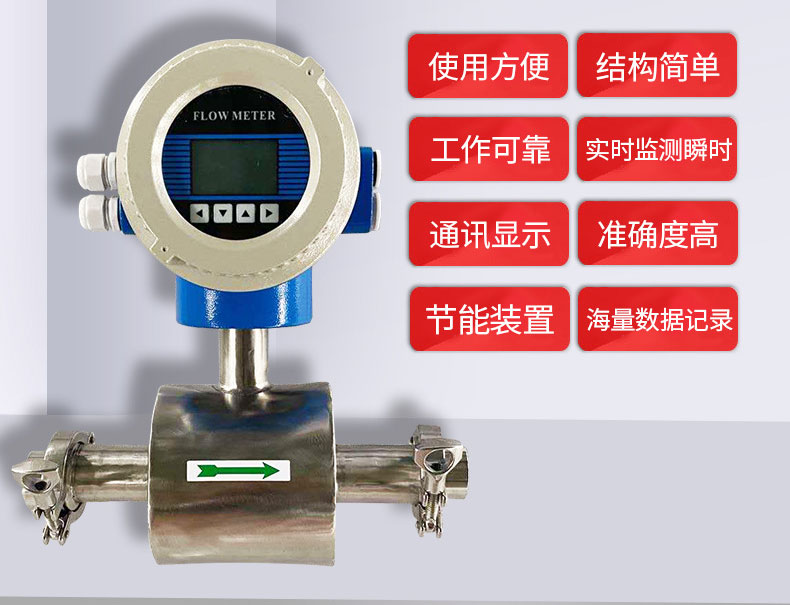

衛生型電磁流量計
一、儀表概(gai)述：
智能衛生型電(dian)磁流(liu)(liu)(liu)量(liang)計(ji)是(shi)采用單(dan)片機嵌入(ru)式技術，實(shi)現數字勵磁，同時(shi)在(zai)電(dian)磁流(liu)(liu)(liu)量(liang)計(ji)上采用CAN現場總線，技術達到國內水平(ping)。除可測量(liang)一般導電(dian)液(ye)(ye)體(ti)的流(liu)(liu)(liu)量(liang)外，還可測量(liang)液(ye)(ye)固兩相流(liu)(liu)(liu)，高粘度液(ye)(ye)流(liu)(liu)(liu)及(ji)鹽(yan)類、強(qiang)酸(suan)、強(qiang)堿液(ye)(ye)體(ti)的體(ti)積流(liu)(liu)(liu)量(liang)。
二、測(ce)量原理(li)：
智(zhi)能衛生型(xing)電(dian)磁(ci)流量計的原理是基于(yu)法(fa)拉第電(dian)磁(ci)感應定律(lv)。在與測量管(guan)軸(zhou)線(xian)(xian)和磁(ci)力(li)(li)線(xian)(xian)相垂直的管(guan)壁上安裝了一對檢測電(dian)極，當(dang)導(dao)電(dian)液(ye)體(ti)沿(yan)測量管(guan)軸(zhou)線(xian)(xian)運動時，導(dao)電(dian)液(ye)體(ti)切割磁(ci)力(li)(li)線(xian)(xian)產(chan)生感應電(dian)勢(shi)，此感應電(dian)勢(shi)由兩個檢測電(dian)極檢出，數值大(da)小與流量成正比例，其(qi)值為：E=KBVD式中：
E－感應(ying)電勢；
K－與磁場分(fen)布及軸向(xiang)長度有(you)關的系數；
B－磁感應(ying)強度；
V－導(dao)電液體平均(jun)流(liu)速(su)；
D－電極間距；（測量管內直徑(jing)）
傳感器將感應電勢(shi)E作為流量(liang)(liang)信(xin)號，傳送到(dao)轉(zhuan)換器，經放大，變換濾波用一系列的數字處理后(hou)，用帶背光的點陣式液晶顯示瞬(shun)時流量(liang)(liang)和(he)累積(ji)流量(liang)(liang)。轉(zhuan)換器有(you)4～20mA輸(shu)出，報警輸(shu)出及頻率輸(shu)出，并設有(you)RS－485等通訊接口(kou)，并支持HART和(he)MODBUS協議(yi)。
三、適(shi)用場合(he)：

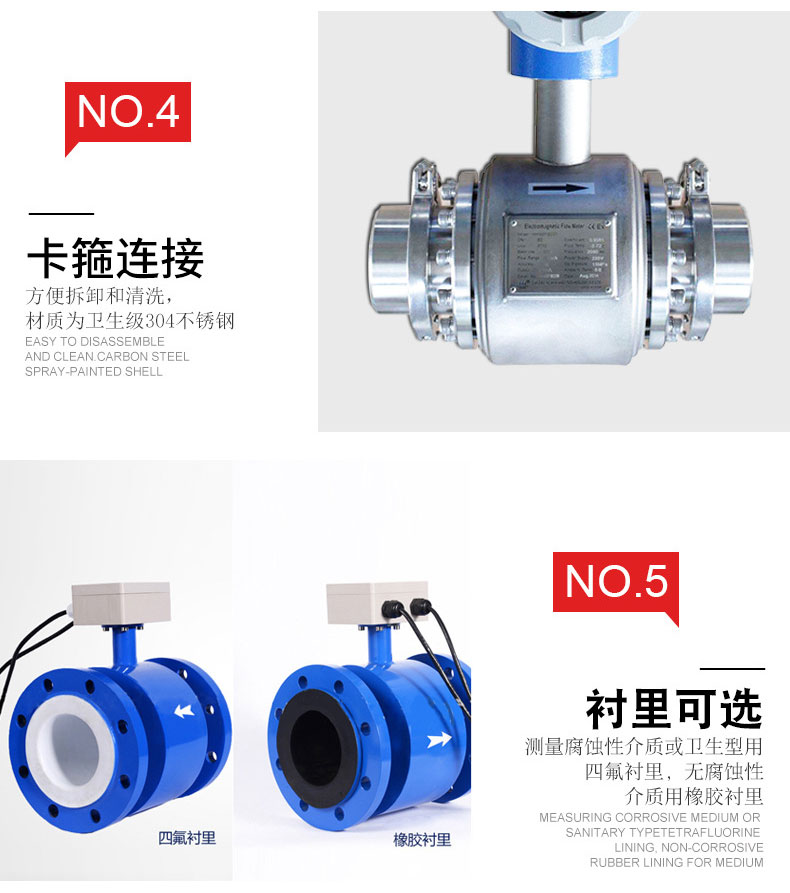

衛(wei)生型電(dian)磁流(liu)(liu)量計在食品(pin)(pin)、醫藥等(deng)衛(wei)生行(xing)(xing)業，其工藝(yi)過程往(wang)往(wang)需(xu)要定(ding)期(qi)使用(yong)高溫蒸汽(qi)進行(xing)(xing)清洗消毒，并且(qie)包括(kuo)流(liu)(liu)量計傳感器在內的(de)管(guan)線接(jie)頭(tou)部位不能有殘留(liu)的(de)介質(zhi)，以防止細菌繁(fan)殖，因此衛(wei)生行(xing)(xing)業管(guan)道與流(liu)(liu)量計連接(jie)一般采用(yong)快速(su)接(jie)頭(tou)形式，即卡箍(gu)型結構(gou)。**地(di)應用(yong)于化工、環保(bao)、冶金、食品(pin)(pin)、醫藥、造紙(zhi)、給(gei)排水等(deng)行(xing)(xing)業。
四、結(jie)構形式(shi)：
1、傳感器：
傳感器(qi)主(zhu)要由測(ce)量導(dao)管、測(ce)量電極(ji)、勵磁(ci)線圈、鐵(tie)芯、磁(ci)軛和殼體組成。
a、測量導(dao)管(guan)：由不銹鋼導(dao)管(guan)、襯里和連(lian)接法蘭組合而成，為被測液體現場工況(kuang)測量的載體。
b、測量(liang)(liang)電極：安裝在測量(liang)(liang)導管(guan)內側壁，與軸流方(fang)向垂直(zhi)，使(shi)測量(liang)(liang)液體產生信號的一(yi)對電極。
c、勵磁線(xian)圈：在測(ce)量導管內產(chan)生磁場的上下兩個勵磁線(xian)圈。
d、鐵芯和磁軛：將勵磁線(xian)圈產(chan)生的磁場(chang)導(dao)入液體，并構成磁回路。
e、殼體(ti)：儀(yi)表外包裝。

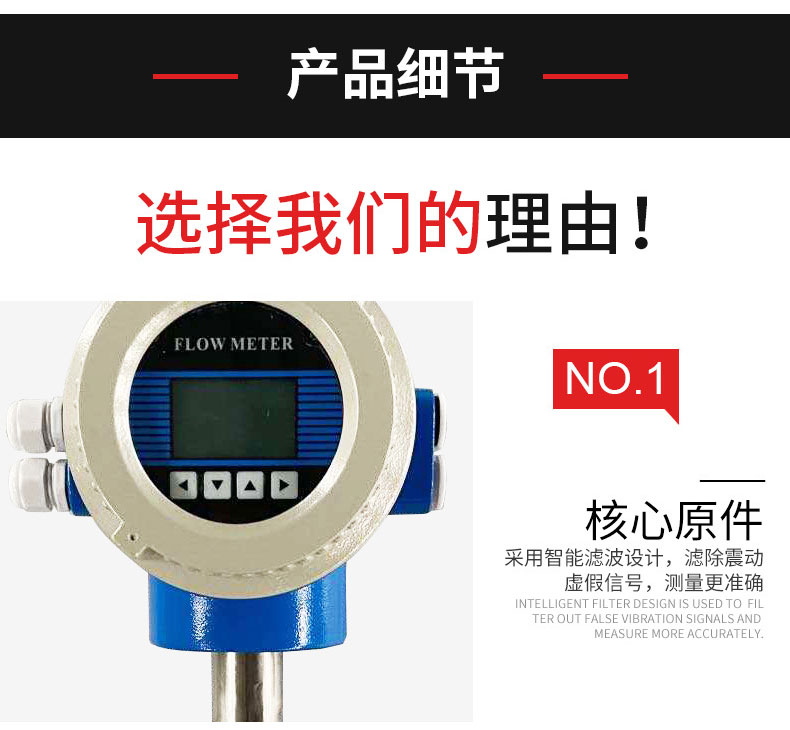

2、轉換器：
即為(wei)智能二(er)次(ci)表，其(qi)將流(liu)量(liang)(liang)信號(hao)放(fang)大處理單片機運算后，可顯示流(liu)量(liang)(liang)、累計(ji)量(liang)(liang)，并能輸出脈(mo)沖、模擬電流(liu)等信號(hao)，用于(yu)流(liu)體流(liu)量(liang)(liang)的計(ji)量(liang)(liang)或控制。
3、產品組裝形式：
其分為一(yi)體型和分體型兩(liang)種形(xing)式(shi)。
a、一體(ti)型(xing)： 傳感器(qi)和轉換器(qi)一體(ti)安裝。
b、分體型：傳感(gan)器(qi)和(he)轉化器(qi)分離安裝，通過連接電纜形成流量計量系統(tong)。

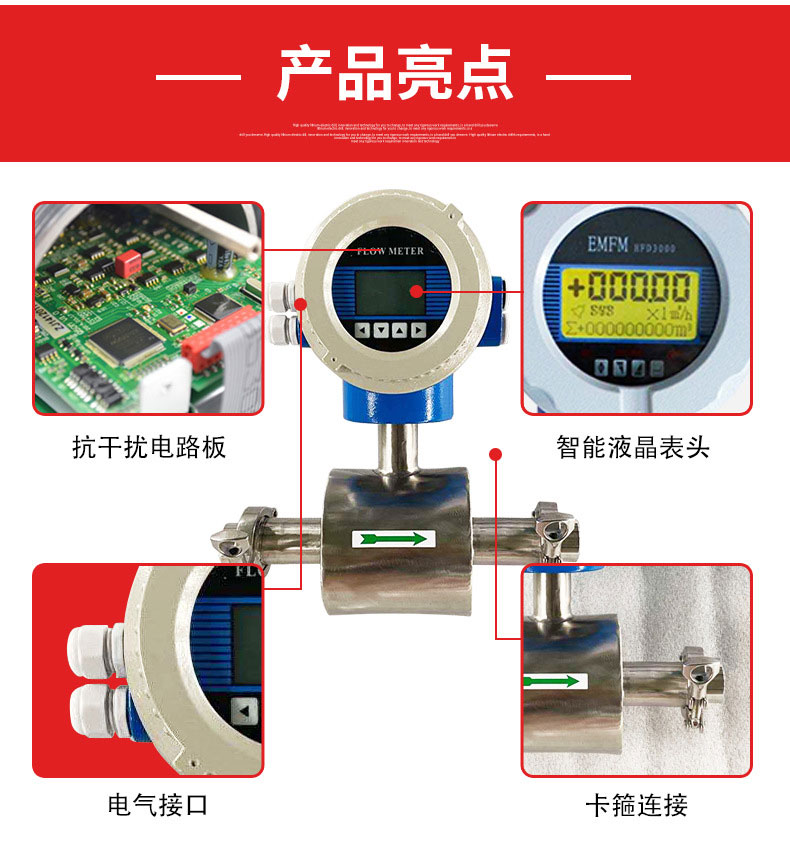

五、性(xing)能特點：
1、采用新型的衛生型襯里材料，防(fang)止了測量介質(zhi)殘余(yu)物在測量管中的堆積。
2、測(ce)量管無(wu)阻(zu)礙活(huo)動(dong)部件(jian)、無(wu)壓損、直(zhi)管段要求(qiu)較低。
3、傳感器采用新一代專(zhuan)用優質(zhi)襯(chen)里技術(shu)，并(bing)使(shi)用特殊的鏡面拋光PFA襯(chen)里。
4、智(zhi)能轉(zhuan)換(huan)器可同時顯示體積流(liu)量(liang)百分比、瞬(shun)時流(liu)量(liang)、累積流(liu)量(liang)等測(ce)量(liang)數據。
5、采用快速連接方案，電(dian)磁流(liu)量計便(bian)于拆卸、維護和清洗。智能轉換器采用液晶(jing)背光LED顯示器，即(ji)使在強光下(xia)或夜晚也(ye)能清晰讀數。
6、通(tong)過(guo)紅(hong)外線(xian)觸摸(mo)按鍵(jian)設定參數，在惡(e)劣的(de)環境下不打(da)開轉換器的(de)蓋板也可以安全的(de)進行設定。
7、轉(zhuan)換器具有自診斷(duan)報警(jing)、空負載檢(jian)測報警(jing)、流量上下限報警(jing)及(ji)兩(liang)極流量值報警(jing)輸(shu)出等功能。
8、采用16位嵌(qian)入式(shi)微處理器做信號(hao)(hao)處理，具(ju)有集成度(du)高，運算速度(du)快，計算精度(du)高，全數字化信號(hao)(hao)處理，抗干擾能力強(qiang)，測量可靠等特點。
9、高(gao)清(qing)晰度背光LCD顯(xian)示，全(quan)中文(wen)菜單(dan)操(cao)(cao)作(zuo)，使(shi)用(yong)方(fang)便(bian)，操(cao)(cao)作(zuo)簡單(dan)，易(yi)學易(yi)懂。
10 具有RS485、RS232、Hart和Modbus等數字通訊信號(hao)輸(shu)出。

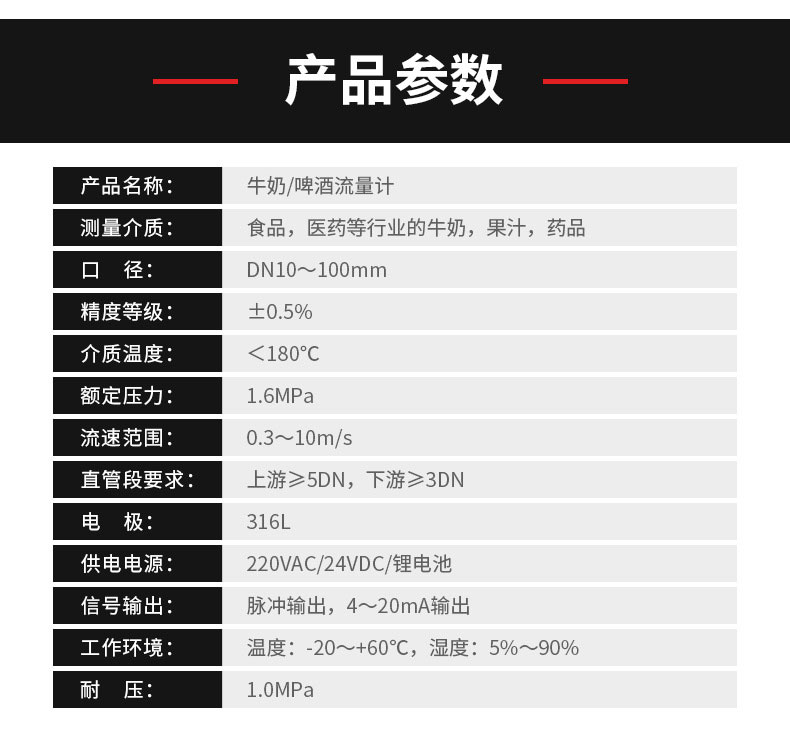

六(liu)、技(ji)術指(zhi)標(biao)：
1 公稱(cheng)通徑(jing)：DN10-DN300mm；
2 精確(que)度：示值的(de)±0.5％,可(ke)選示值的(de)±0.3％或±0.2％；
3 介質溫度：分體型(xing)-10℃～+180℃；一體型(xing)-10℃～+80℃；
4 環(huan)境(jing)溫度：-25℃～+60℃；
5 介質(zhi)電(dian)導率：大于20μs/cm；
6 襯里：PTFA；
7 電(dian)極材料：含鉬不銹鋼、哈氏合(he)(he)金B、哈氏合(he)(he)金C、鈦、鉭、鉑、銥(yi)合(he)(he)金；
8 電極形式：三電極結(jie)構(gou)、二(er)電極結(jie)構(gou)、可拆卸電極結(jie)構(gou)；
9 安裝：一體型、分體型；
10外殼防護(hu)等級：傳感器IP65、IP68可(ke)選(xuan)（IP65：塵(chen)密(mi)、防噴(pen)水,IP68：塵(chen)密(mi)、可(ke)長期工作在水下(xia)。）轉換(huan)器IP67（IP67：塵(chen)密(mi)、可(ke)短時間浸水）；
11 防爆標志：防爆型傳感器的(de)防爆等級為ExmdIIBT4。
七(qi)、流量計的優勢：
1、傳感器zui重要的部件,并通過zui嚴格的實流試驗,切實保證產品的測(ce)量精度。
2、信(xin)號電極作徹(che)底的靜電屏蔽處(chu)理,保證小信(xin)號不會受線圈的干擾(rao),保證低流(liu)速(su)的測量精度。
3、線(xian)圈(quan)(quan)與外(wai)界作隔離(li)處理，保證線(xian)圈(quan)(quan)長期的(de)絕緣強度，也就保證傳感器的(de)長期測量(liang)精度。
4、傳(chuan)感(gan)器所有的焊(han)接(jie)(jie)工(gong)(gong)藝都采用氬弧焊(han)工(gong)(gong)藝,雖(sui)然(ran)成本較高,但能(neng)(neng)保證焊(han)接(jie)(jie)的可靠性（焊(han)接(jie)(jie)是傳(chuan)感(gan)器的zui主要(yao)的生產工(gong)(gong)藝）,特別是安(an)裝線(xian)圈(quan)后的zui后一道(dao)焊(han)接(jie)(jie)工(gong)(gong)序,用氬弧焊(han)工(gong)(gong)藝能(neng)(neng)保證已安(an)裝的線(xian)圈(quan)不被損傷(shang)。
5、采用接地電(dian)(dian)極結(jie)構,形成一(yi)個平(ping)(ping)衡(heng)電(dian)(dian)極平(ping)(ping)面，保(bao)證整個測(ce)量(liang)平(ping)(ping)均速度的過程(cheng)都被限(xian)制在平(ping)(ping)衡(heng)電(dian)(dian)極平(ping)(ping)面之內進行，能很好(hao)的消除電(dian)(dian)氣噪(zao)聲干擾,提(ti)供精確的測(ce)量(liang)結(jie)果(guo)。
6、采用定制的雙層屏蔽電纜。
7、可編程頻率(lv)低頻矩形波勵磁,提高了流量測量的穩定(ding)性，功率(lv)損耗(hao)低 。
8、特殊介質測(ce)量（如(ru)漿液）采用高頻勵(li)磁,消除雜波干擾。
9、采用16位嵌入(ru)式微處理器,運(yun)算(suan)速度(du)快,精度(du)高。
10、全數字處理,抗干擾能力強,測量可靠,精度高。
11、超(chao)低EMI開關電(dian)源,適用電(dian)源電(dian)壓變(bian)化范圍大(da)，抗EMC性能好(hao)。

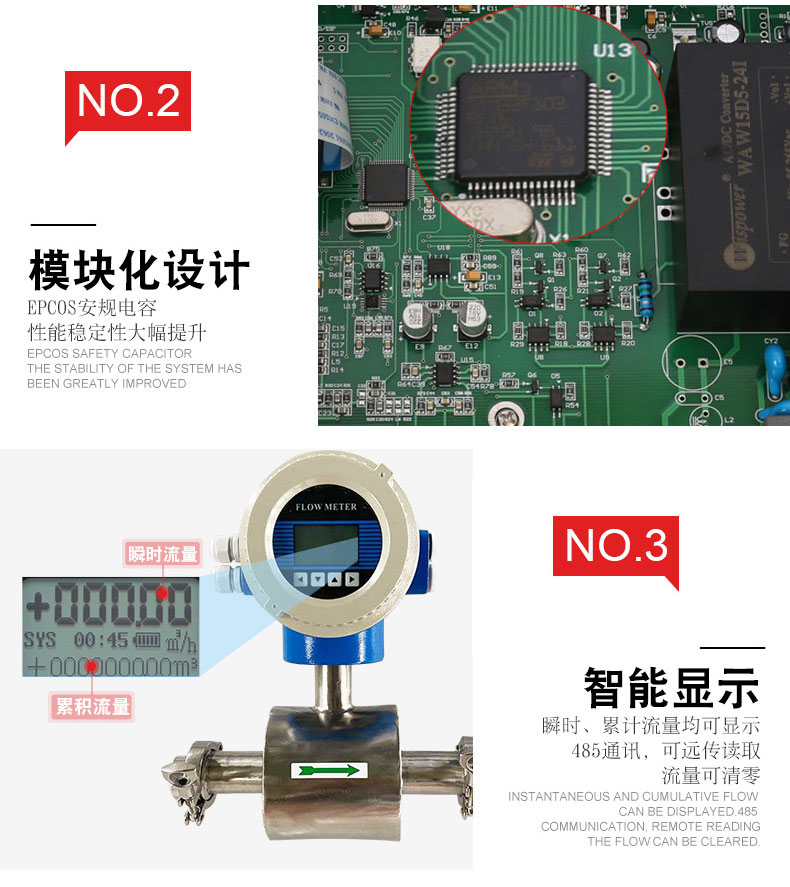

12、用單塊電路(lu)板(ban)完成(cheng)所有功能(neng)設計,采用SMD器(qi)件和表面(mian)帖裝SMT）技術,電路(lu)可靠性高。
13、高(gao)清晰度背光中文LCD顯示(shi),顯示(shi)累積流(liu)(liu)(liu)量(liang)(liang)(liang)、瞬時流(liu)(liu)(liu)量(liang)(liang)(liang)、流(liu)(liu)(liu)速、流(liu)(liu)(liu)量(liang)(liang)(liang)百分比等。
14、菜單(dan)操作(zuo),使用方便,操作(zuo)簡單(dan),易學(xue)易懂(dong)。
15、具有自(zi)檢與自(zi)診(zhen)斷功能,并在屏幕(mu)上顯示。
16、獨(du)特的防雷(lei)設計。
