電池供電電磁流量計
一、儀表概述：
電池(chi)供(gong)電型電磁(ci)流(liu)量(liang)(liang)計(ji)(ji)特殊設(she)計(ji)(ji)的傳(chuan)感器勵磁(ci)系(xi)統和高性能鋰電池(chi)供(gong)電系(xi)統，并采用了16位嵌入式微(wei)功(gong)耗處理器，具有全數(shu)(shu)字量(liang)(liang)信號處理、測量(liang)(liang)穩定、測量(liang)(liang)精度高、抗干擾能力強等(deng)特點，實現自(zi)動雙向流(liu)量(liang)(liang)測量(liang)(liang)、現場瞬時流(liu)量(liang)(liang)、正反(fan)向累計(ji)(ji)總量(liang)(liang)顯示、自(zi)診斷故障報警和GSM數(shu)(shu)據無線遠傳(chuan)等(deng)功(gong)能，用戶(hu)可(ke)(ke)通(tong)過強大的GSM/GPRS遠程管理軟件系(xi)統可(ke)(ke)實現流(liu)量(liang)(liang)計(ji)(ji)數(shu)(shu)據無線遠傳(chuan)、存儲、數(shu)(shu)據分析等(deng)功(gong)能。
二、測量原理：
電(dian)(dian)(dian)(dian)池供電(dian)(dian)(dian)(dian)型電(dian)(dian)(dian)(dian)磁(ci)流量計根據法拉(la)第電(dian)(dian)(dian)(dian)磁(ci)感(gan)應原理，在與(yu)測(ce)量管軸線(xian)和磁(ci)力(li)線(xian)相垂直(zhi)的管壁(bi)上(shang)安裝了一對檢(jian)測(ce)電(dian)(dian)(dian)(dian)極，當導電(dian)(dian)(dian)(dian)液體沿測(ce)量管軸線(xian)運(yun)動時，導電(dian)(dian)(dian)(dian)液體切割磁(ci)力(li)線(xian)產生感(gan)應電(dian)(dian)(dian)(dian)勢，此感(gan)應電(dian)(dian)(dian)(dian)勢由兩個檢(jian)測(ce)電(dian)(dian)(dian)(dian)極檢(jian)出，數(shu)值大小與(yu)流量成正(zheng)比例，其(qi)值為：E=KBVD式(shi)中：
E－感應電勢；
K－與磁場分(fen)布及軸向(xiang)長度有關的(de)系數；
B－磁感應(ying)強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑(jing)）
傳感器將感應電勢E作為流(liu)量信(xin)號，傳送到轉換器，經放大，變換濾波用一系列的(de)數字(zi)處理后，用帶背光的(de)點(dian)陣式(shi)液晶顯示瞬時(shi)流(liu)量和累(lei)積流(liu)量。轉換器有(you)4～20mA輸(shu)出(chu)，報(bao)警輸(shu)出(chu)及頻率輸(shu)出(chu)，并設(she)有(you)RS－485等通訊接口，并支持HART和MODBUS協(xie)議(yi)。
三、適用場合：
電(dian)磁流量計(ji)專為水(shui)(shui)工業設計(ji)，滿(man)足城(cheng)(cheng)市(shi)供水(shui)(shui)確保準確的水(shui)(shui)費計(ji)算，**應(ying)用于現(xian)場無電(dian)源供應(ying)場所，如：城(cheng)(cheng)市(shi)供水(shui)(shui)、污(wu)水(shui)(shui)處理、水(shui)(shui)利工程、水(shui)(shui)政水(shui)(shui)資源等行業。
四、性能(neng)特點：
1、流量的測(ce)量不受流體的密度(du)、粘(zhan)度(du)、溫度(du)、壓力和電導率變化(hua)的影(ying)響，傳感(gan)器感(gan)應電壓信號(hao)與平均流速呈線(xian)性(xing)關系(xi)，因此(ci)測(ce)量精度(du)高。
2、測量管道內無阻流件(jian)，因此(ci)(ci)沒(mei)有附加的壓力損失；測量管道內無可動部件(jian)，因此(ci)(ci)傳感器壽命極(ji)長(chang)。
3、由(you)于感(gan)(gan)應電壓信(xin)號(hao)是在整個(ge)充滿(man)磁場的(de)空間中形成的(de)，是管(guan)(guan)道載面(mian)上的(de)平(ping)均值，因此傳感(gan)(gan)器所需(xu)的(de)直(zhi)管(guan)(guan)段(duan)較短，長度為(wei)5倍的(de)管(guan)(guan)道直(zhi)徑(jing)。
4、傳感器(qi)部分只(zhi)(zhi)有(you)內襯和電(dian)極與(yu)被測液體接觸，只(zhi)(zhi)要合理(li)選擇電(dian)極和內襯材(cai)料，即可耐腐蝕和耐磨(mo)損(sun)。
5、LD轉換器采用**的單(dan)片機（MCU）和表面貼(tie)裝技(ji)術（SMT），性能(neng)可靠，精度高，功(gong)耗低，零(ling)點(dian)(dian)穩定(ding)(ding)，參(can)數設定(ding)(ding)方便。點(dian)(dian)擊中(zhong)文(wen)顯(xian)示LCD，顯(xian)示累積流(liu)量(liang)、瞬時(shi)流(liu)量(liang)、流(liu)速(su)、流(liu)量(liang)百分比等。
6、測(ce)(ce)量系統，可測(ce)(ce)正向流(liu)量、反向流(liu)量。采用特殊(shu)的(de)生產工(gong)藝(yi)和(he)優質材料，確保產品的(de)性能在(zai)長時間內保持穩定。
7、適用(yong)測量封(feng)閉管道(dao)中(zhong)導電(dian)液體(ti)和(he)漿液的體(ti)積流量,如潔凈水(shui)(shui)、污水(shui)(shui)、各種(zhong)酸堿鹽溶液、泥(ni)漿、礦漿、紙漿以及食品(pin)方面的液體(ti)等。
五、結構形式：
1、傳感器：
傳感器主要由測量導管(guan)、測量電(dian)極、勵磁線圈、鐵芯、磁軛和殼體組成(cheng)。
a、測(ce)(ce)量(liang)導管：由不銹鋼導管、襯里和連接(jie)法蘭組(zu)合而成(cheng)，為被(bei)測(ce)(ce)液(ye)體(ti)(ti)現場工況(kuang)測(ce)(ce)量(liang)的載體(ti)(ti)。

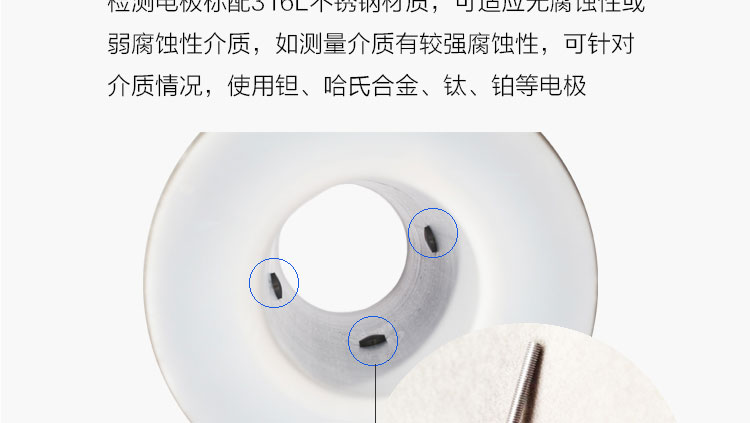

b、測(ce)量(liang)電極：安(an)裝在測(ce)量(liang)導管內側壁，與軸流方向(xiang)垂直，使測(ce)量(liang)液體產生信號的一對電極。
c、勵磁(ci)(ci)線(xian)圈：在測量(liang)導管內產生磁(ci)(ci)場的上下兩個勵磁(ci)(ci)線(xian)圈。
d、鐵芯和磁軛(e)：將(jiang)勵磁線圈產生(sheng)的磁場導入液體(ti)，并(bing)構(gou)成磁回(hui)路。
e、殼 體：儀表(biao)外(wai)包裝。
2、轉換器(qi)：即為智能(neng)(neng)二次表，其將(jiang)流(liu)量(liang)(liang)信(xin)號(hao)放大處理,單片機運(yun)算后，可顯示流(liu)量(liang)(liang)、累計量(liang)(liang)，并能(neng)(neng)輸(shu)出脈沖(chong)、模擬電流(liu)等信(xin)號(hao)，用(yong)于流(liu)體流(liu)量(liang)(liang)的計量(liang)(liang)或控(kong)制。

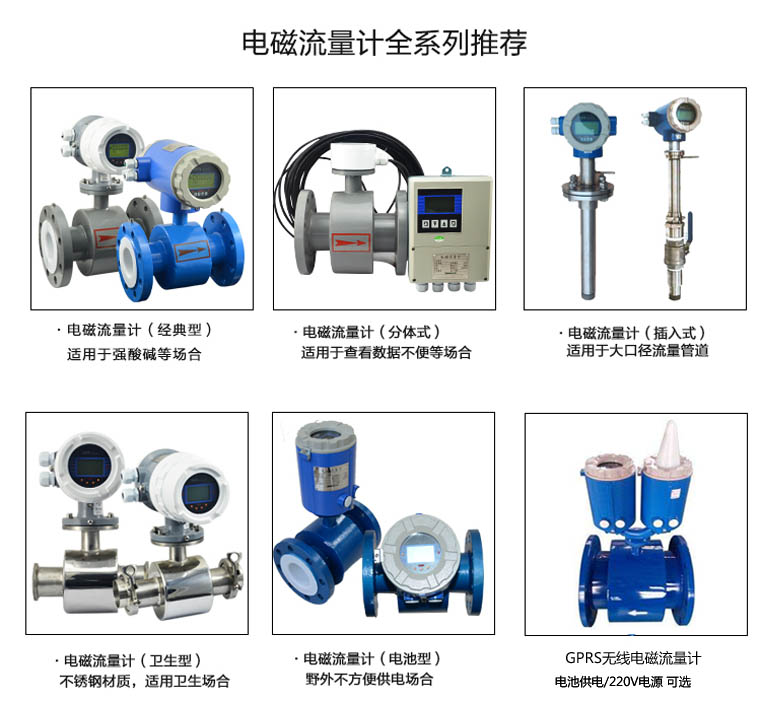

3、產品組裝形式：其分(fen)為一體(ti)型和(he)分(fen)體(ti)型兩種形式。
a、一體(ti)型：傳感器和轉換器一體(ti)安裝(zhuang)。
b、分(fen)體型：傳感器和轉(zhuan)化器分(fen)離安裝，通(tong)過連(lian)接電纜形成流(liu)量(liang)計量(liang)系統。

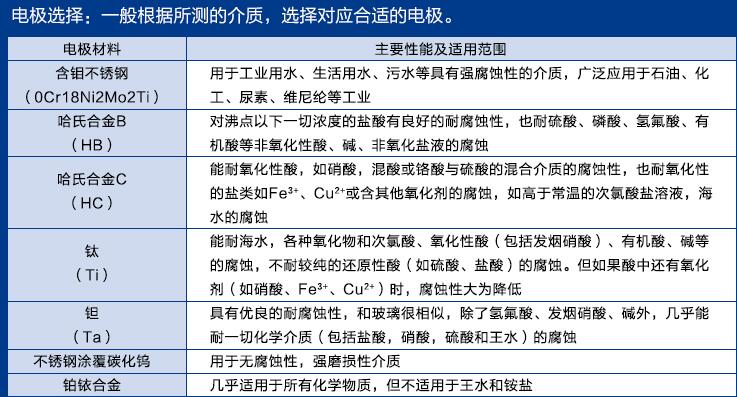

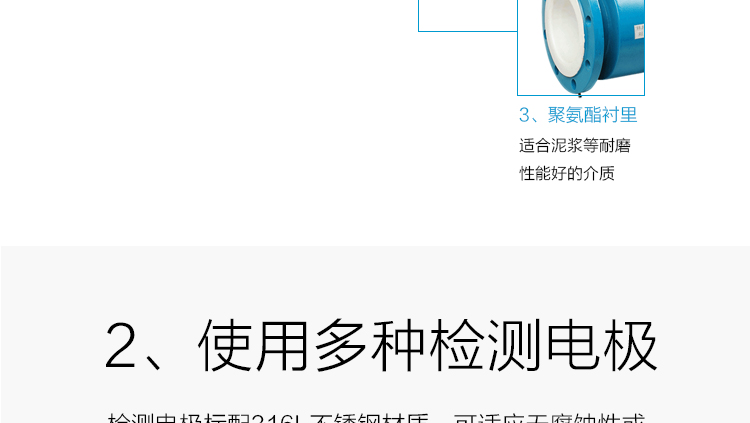

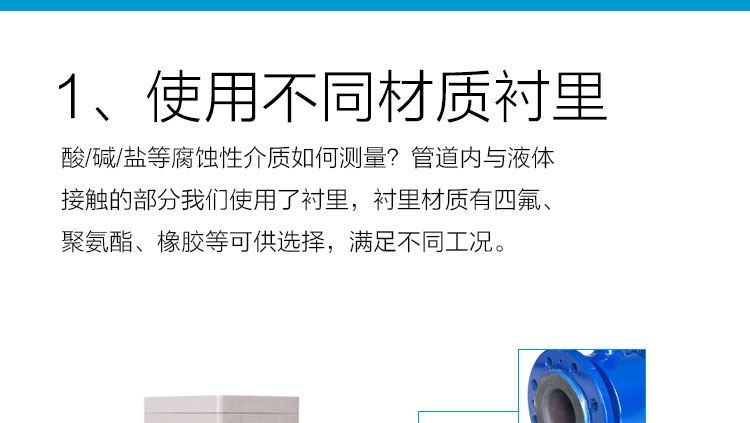

c、為適(shi)應(ying)不同介質測量的要(yao)求，傳感(gan)器的襯(chen)里和電(dian)極材料可以(yi)有多種選擇。
六、技(ji)術指標：
1、儀表精(jing)度：管道(dao)式0.5級、1.0級；插入式2.5級。
2、測量介(jie)質：電導率大于5μS/cm的(de)各種液(ye)體和液(ye)固兩相流體。
3、流速范圍：0.2～8m/s。
4、工作壓(ya)力(li)：1.6MPa。
5、環(huan)境溫度(du)：-40℃～+50℃。

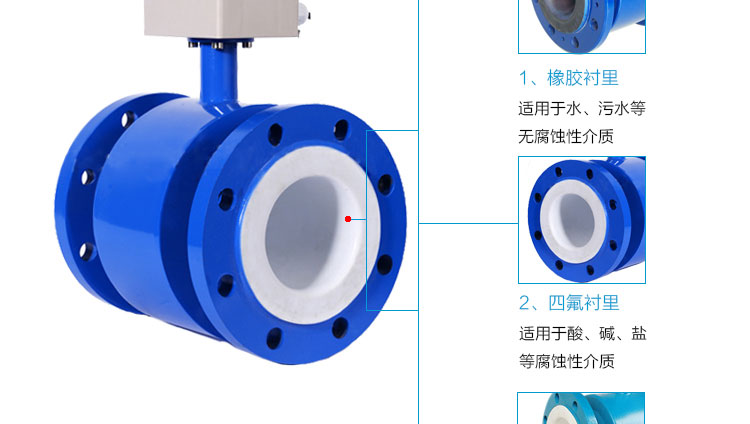

6、介質溫度：聚四氟乙(yi)烯襯(chen)里≤180℃；橡膠(jiao)材(cai)質襯(chen)里≤65℃。
7、防爆(bao)標(biao)志(zhi)：ExmibdⅡBT4。
8、防爆證號：GYB01349。
9、外磁干擾(rao)：≤400A/m。
10、外殼防護(hu)：一體(ti)化(hua)型： IP65。
分 離 型： 傳感器IP68（水下(xia)5米，僅限于橡膠襯里(li)）轉換器IP65。
11、輸出信號：4～20mA.DC，負載電(dian)阻0～750Ω。
12、通(tong)訊輸出：RS485或CAN總線(xian)。
13、電氣連接(jie)：M20×1.5內螺紋，φ10電纜孔(kong)。
14、電源(yuan)電壓：90～220V.AC、24±10%V.DC。
15、功耗：≤10VA。
七、流量計的安(an)裝要求：
安裝環境(jing)的選(xuan)擇(ze)
1、應盡量遠(yuan)離(li)具有強(qiang)電(dian)磁場(chang)的設(she)備。如大(da)電(dian)機、大(da)變壓器等。
2、安裝場所(suo)不(bu)應有強烈震(zhen)動，環(huan)境溫度(du)變化(hua)不(bu)大。
3、便于安裝、維修(xiu)的場所(suo)。
安裝位(wei)置的選(xuan)擇
1、傳感(gan)器上流向(xiang)標志與管(guan)道內被(bei)測介(jie)質流動的方向(xiang)必須*。
2、安裝位置必須保證測量管(guan)內書中(zhong)充滿被測介質。
3、選擇流體流動脈沖較小的地方，即應(ying)遠離(li)泵(beng)和局(ju)部阻(zu)力件（閥門、彎頭等）
4、測(ce)量(liang)雙(shuang)相(xiang)流體(ti)時，應(ying)選擇不(bu)易(yi)引起相(xiang)分離的地點。
5、應盡量避免安裝在(zai)管內(nei)呈(cheng)現負壓的地方。
6、當(dang)被(bei)測(ce)介質容易使電極(ji)，測(ce)量管(guan)內壁產生(sheng)粘附、結垢時，建議測(ce)量管(guan)內流(liu)速不低于 2m/s 。
此時可(ke)采用(yong)比工藝(yi)管(guan)徑略小的漸縮(suo)管(guan)。為(wei)在工藝(yi)管(guan)道中不中斷流量(liang)(liang)情(qing)況下清(qing)(qing)洗(xi)(xi)電(dian)極和測量(liang)(liang)管(guan)，傳(chuan)感器可(ke)采用(yong)并(bing)聯安裝，并(bing)帶清(qing)(qing)洗(xi)(xi)口。
安裝地點的選擇
為了使變送器工作穩定，在(zai)選擇安裝(zhuang)地點時應注意以下幾(ji)方面的要(yao)求：
1、盡量(liang)避免(mian)鐵磁(ci)性物(wu)體及具體強電(dian)磁(ci)場(chang)(chang)的設備（如大(da)電(dian)機(ji)、大(da)變壓器(qi)(qi)的等），以免(mian)磁(ci)場(chang)(chang)影響傳感器(qi)(qi)的工作磁(ci)場(chang)(chang)和流(liu)量(liang)信息。
2、應盡量(liang)安(an)裝在(zai)(zai)干(gan)燥通風之處，不宜(yi)在(zai)(zai)潮濕，易積(ji)水(shui)的地方安(an)裝。
3、應盡量(liang)避(bi)(bi)免(mian)日(ri)曬雨淋，避(bi)(bi)免(mian)環(huan)境溫(wen)度(du)高于45℃及(ji)相對(dui)濕(shi)度(du)大于95.9%。
4、選擇(ze)便于維修，活動方(fang)便的地(di)方(fang)。
5、流(liu)量計應安裝(zhuang)在(zai)水(shui)泵(beng)后端，決不能在(zai)抽吸側安裝(zhuang)；閥么(me)應安裝(zhuang)在(zai)流(liu)量計下游側。
八(ba)、目前仍然存在的主要不足如(ru)下：
1、不能(neng)用來(lai)測量氣(qi)體(ti)、蒸汽以及含有大量氣(qi)體(ti)的液體(ti)。
2、不能(neng)用來測量電導率很(hen)低(di)的液體(ti)介質(zhi)(zhi)，如對(dui)石油制品或有機溶(rong)劑等介質(zhi)(zhi)，目(mu)前電磁流(liu)量計(ji)還無(wu)能(neng)為力。
3、普(pu)通工業用電磁流量(liang)計由于測(ce)(ce)量(liang)管(guan)(guan)內襯材料和電氣絕(jue)緣(yuan)材料的限制，不(bu)能用于測(ce)(ce)量(liang)高溫介(jie)質；如未經特殊(shu)處理，也(ye)不(bu)能用于低溫介(jie)質的測(ce)(ce)量(liang)，以防(fang)止測(ce)(ce)量(liang)管(guan)(guan)外結露（結霜(shuang)）破壞絕(jue)緣(yuan)。
4、電磁流(liu)量計易受外界(jie)電磁干擾的影響。
九、故障排除：
流(liu)量(liang)(liang)計在運行中會由于各(ge)種(zhong)(zhong)故障(zhang)(zhang)(zhang)(zhang)的(de)發(fa)生(sheng)會造成測量(liang)(liang)不準(zhun)的(de)現象，一(yi)(yi)般在運行中電磁流(liu)量(liang)(liang)計產生(sheng)的(de)故障(zhang)(zhang)(zhang)(zhang)大(da)(da)概(gai)可分(fen)為(wei)兩(liang)類。一(yi)(yi)類為(wei)流(liu)量(liang)(liang)計本身故障(zhang)(zhang)(zhang)(zhang)，元器件(jian)(jian)損壞引發(fa)的(de)故障(zhang)(zhang)(zhang)(zhang)；一(yi)(yi)類為(wei)外界條件(jian)(jian)的(de)改變(bian)引起的(de)故障(zhang)(zhang)(zhang)(zhang)，例(li)如輸(shu)出(chu)不穩定(ding)、流(liu)動無數(shu)次、誤差過大(da)(da)等。下面介紹幾種(zhong)(zhong)簡單(dan)的(de)故障(zhang)(zhang)(zhang)(zhang)排(pai)除辦法(fa)：
a、輸出不(bu)穩定：1.流場不(bu)穩；2.通(tong)過傳(chuan)感器的液體(ti)中(zhong)含(han)有氣(qi)體(ti)、大(da)固(gu)體(ti)塊；3.電(dian)氣(qi)連接(jie)(jie)虛接(jie)(jie)；4.接(jie)(jie)地不(bu)良；5.電(dian)極滲漏 解決方(fang)法：1.改造(zao)管道、或增加(jia)安裝假傳(chuan)感器；2.正常現象；3.檢(jian)查接(jie)(jie)線，接(jie)(jie)好線；4.接(jie)(jie)好地線；5.修(xiu)理(li)傳(chuan)感器。
b、液體流動無(wu)輸(shu)出(chu)：1.與(yu)轉換器(qi)(qi)之間的信(xin)號傳輸(shu)電纜兩(liang)芯(xin)線接反；2.電源未接或接觸不良；3.傳感(gan)器(qi)(qi)儀表管道(dao)、外殼(ke)、端面有滲(shen)漏(lou)。解決辦法(fa)：1.倒線頭(tou)；2.接好電源、保(bao)持接觸良好；3.修理傳感(gan)器(qi)(qi)。
c、液體不流動有輸出(chu)：1.與轉換器(qi)之(zhi)間信號傳(chuan)輸電(dian)纜連接(jie)(jie)有斷路；2.信號電(dian)纜到電(dian)極(ji)連接(jie)(jie)斷路；3.電(dian)極(ji)表(biao)面沾(zhan)污或沉積絕緣層；4.接(jie)(jie)地(di)不良(liang)或斷路。 解(jie)決方法：1.接(jie)(jie)好電(dian)纜線；2.打(da)開傳(chuan)感器(qi)、重新(xin)接(jie)(jie)上；3.擦(ca)洗電(dian)極(ji)表(biao)面；4.接(jie)(jie)好地(di)線。
d、誤差過大(da)：1.零(ling)點過高；2.未完全充滿(man)液體(ti)；3.供(gong)(gong)電(dian)(dian)電(dian)(dian)源(yuan)畸變(bian)過大(da)；4.接地不良(liang)。 解(jie)決方法：1.重新調整零(ling)點；2.改善管道條(tiao)件，傳感器始終充滿(man)液體(ti)；3.改善供(gong)(gong)電(dian)(dian)電(dian)(dian)源(yuan)條(tiao)件，符合正常工(gong)作條(tiao)件；4.接好(hao)地線。
十、包(bao)裝說明(ming)：
用(yong)戶開箱(xiang)時(shi)請按(an)裝箱(xiang)單核對傳(chuan)感器(qi)的型號(hao)，規格和產品編碼，并檢查傳(chuan)感器(qi)有無(wu)缺(que)損。
電池供(gong)電電磁流量計(ji)的(de)成(cheng)套性包括：
1、一套；
2、信號電纜 RVVP 型聚(ju)氯乙烯絕緣屏蔽護套線 2×32/0.2 15 米(mi)（分體型時(shi)配套）；
3、勵磁電纜 RVVP 型(xing)聚氯乙烯絕(jue)緣屏蔽(bi)護套線 2×32/0.2 15 米(mi)（分體型(xing)時配套）；
4、裝(zhuang)箱文件(jian)1份(fen)；
5、安裝使用說明(ming)書1份；
6、產品合格證 1 份；
7、產品裝箱單 1 份等。
十(shi)一、安裝注意事項：
1、在(zai)(zai)搬運和吊(diao)裝傳感器時，應(ying)該將吊(diao)索套在(zai)(zai)傳感器兩端法(fa)蘭(lan)旁頸(jing)部位(wei)置(zhi)，切勿在(zai)(zai)測量(liang)、管內插入管幫進行吊(diao)裝以免損壞(huai)襯里。
2、安裝(zhuang)前，傳感(gan)器內的(de)電極(ji)用酒精棉花仔細擦除電極(ji)表面由(you)于手(shou)摸(mo)等原因造成的(de)油脂性(xing)沾(zhan)污(wu)物質(zhi)。
3、安(an)裝時密封墊圈的內徑應與測量管襯里內徑*。
4、必須保(bao)證接線盒內的干燥，否則儀表可能會(hui)產生(sheng)計量誤差(cha)。
運行前(qian)的準備工作：
1、在(zai)安裝(zhuang)接線后正式投入運(yun)行前應再次檢查安裝(zhuang)、接線是(shi)否(fou)正確。（對分體(ti)型而言）
2、將(jiang)床干起前(qian)閥門(men)打(da)開，傳感器(qi)后(hou)閥門(men)關閉，讓傳感器(qi)內充(chong)滿被測介質。
3、準備工(gong)作完畢(bi)后，先打開(kai)傳(chuan)感器上游閥門(men)，再緩緩打開(kai)下游閥門(men)，觀察轉換器瞬時流量顯示應向大方(fang)向變化，說明信(xin)號線線方(fang)向正確。否(fou)則，將信(xin)號線 A 與 B 接(jie)線位(wei)置互(hu)換。（對分體型而言(yan)）
4、打(da)開(kai)傳感器前后閥門(men)，排液數分鐘，排出(chu)管內氣體(ti)。
5、關(guan)閉傳(chuan)(chuan)感(gan)器(qi)下(xia)游閥門(men)，再關(guan)上游閥門(men)，是傳(chuan)(chuan)感(gan)器(qi)內充滿(man)被測介質。然后(hou)進(jin)行配套調整。傳(chuan)(chuan)感(gan)器(qi)與轉換(huan)器(qi)配套零(ling)點調整和儀表系數設定請(qing)詳閱(yue)轉換(huan)器(qi)說明書。
