孔板流量計
孔板(ban)流(liu)量計(ji)均(jun)按標(biao)準ISO5167或(huo)國家標(biao)準GB/T2624的規定(ding)進行。無需實流(liu)標(biao)定(ding)。它結構(gou)堅固、簡單，安裝(zhuang)方便，性能穩定(ding)，使(shi)用可靠(kao)。
孔(kong)板(ban)流量計取壓(ya)方式有：環室取壓(ya)、單獨鉆孔(kong)取壓(ya)和法蘭(lan)取壓(ya)。
公(gong)稱壓(ya)力，小于(yu)40 Mpa。當≥20 Mpa時(shi)，采(cai)用高(gao)壓(ya)透鏡孔板或全焊接式孔板。
公(gong)稱(cheng)(cheng)通(tong)徑(jing)，50~100mm，當公(gong)稱(cheng)(cheng)通(tong)徑(jing)小于(yu)50mm時(shi)，需制作成平孔板。
精確度為±0.5%~±1.5%
1）角接(jie)取壓。使用條件：d20≥12.5mm
β=0.2~0.75
DN50~1200mm
a） 環室(shi)取壓 DN≤400mm（型號為(wei)LGBH）
b） 單獨鉆孔取壓(ya)（型(xing)號為LGBZ）
（1）DN≤400mm，PN≤2.5Mpa
（2）DN≤400mm，PN≤6.3Mpa（高(gao)徑(jing)法蘭）
（3）DN≤400mm，PN≤10Mpa（高徑法蘭）
2）法蘭(lan)取(qu)壓（型(xing)號(hao)為LGBF） 使用條件：d20≤12.5mm DN50~1000mm β=0.2~0.75
該取壓方式(shi)(shi)比(bi)角接(jie)取壓具有裝配簡單，安裝方便，泄露環節(jie)少，容(rong)易(yi)排除取壓口處(chu)的臟污等優(you)點。一般情況都推薦(jian)使用(yong)這(zhe)種取壓方式(shi)(shi)。
【特點】
具有測量精度高，安裝方便，使用范圍廣，造價低等特點。 **應用于各種介質的流量測量。
大(da)型孔板 高壓(ya)透鏡墊(dian)孔板

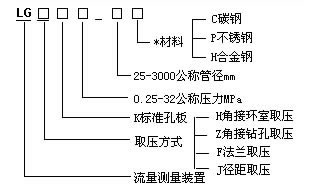

【型號】
高(gao)壓(ya)透鏡(jing)墊(dian)孔板 |
【產品(pin)示意圖】
環室取壓標準孔板 環室取壓標準孔板
4.0≤PN≤6.4 4.0≤PN≤6.4
鉆(zhan)孔取(qu)壓(ya)標(biao)準孔板 緊固式(shi)八槽孔板
PN≤2.5 PN≤10
高壓透(tou)鏡墊(dian)孔(kong)板 法蘭(lan)取壓標準(zhun)孔(kong)板
PN22，32 4.0≤PN≤6.4
