USB有紙記錄儀
一、帶USB儲存功能有紙記錄儀概述
帶USB儲存功(gong)能(neng)有紙記(ji)(ji)錄(lu)儀(yi)以獨(du)特(te)的(de)(de)熱打印(yin)記(ji)(ji)錄(lu)方式和**的(de)(de)微(wei)處理(li)器(qi)控制(zhi)技術，實現了無與(yu)倫比的(de)(de)高(gao)記(ji)(ji)錄(lu)清晰(xi)度、高(gao)精度、高(gao)可靠性、多功(gong)能(neng)且便于(yu)操作。可連續記(ji)(ji)錄(lu)和數(shu)字打印(yin)。
該儀表的(de)(de)(de)每(mei)個通(tong)道均可直接(jie)選擇接(jie)收多種(zhong)(zhong)熱(re)電偶(ou)、熱(re)電阻(zu)、電壓和電流信(xin)號，并可對被測信(xin)號進行數(shu)(shu)(shu)字(zi)顯示及進行趨勢記錄(lu)和數(shu)(shu)(shu)字(zi)記錄(lu)， 能在(zai)本身打印(yin)的(de)(de)(de)100mm寬的(de)(de)(de)紙(zhi)格上同時記錄(lu)刻(ke)度(du)(du)值(zhi)、時間及每(mei)一個信(xin) 號的(de)(de)(de)曲線(xian)，并將(jiang)通(tong)道號印(yin)在(zai)各通(tong)道的(de)(de)(de)軌跡旁。可通(tong)過鍵盤設定測量信(xin)號種(zhong)(zhong)類、小數(shu)(shu)(shu)點位(wei)置(zhi)、顯示范圍(wei)、記錄(lu)邊界、報警值(zhi)、回差(cha)、系統誤差(cha)的(de)(de)(de)校正、記錄(lu)標尺、數(shu)(shu)(shu)據打印(yin)間隔(ge)、走紙(zhi)速度(du)(du)、打印(yin)深度(du)(du)及時間等參數(shu)(shu)(shu)，并對所設參數(shu)(shu)(shu)加以保護(hu)。**應用(yong)于醫藥、石油、化工、冶金(jin)、電力(li)等行業及科研(yan)單位(wei)。
二、帶USB儲存功能有紙記錄儀性能及技術指標
1、輸(shu)入通道
（1）單點(dian)(dian) 雙(shuang)點(dian)(dian) 三(san)點(dian)(dian) 四點(dian)(dian) 五(wu)點(dian)(dian) 六(liu)點(dian)(dian) 八(ba)點(dian)(dian)
（2）每個通道的測量信號(hao)種類可由用戶(hu)自己設定(ding)(ding)也可在定(ding)(ding)貨時注明(ming)。[由廠方為用戶(hu)設定(ding)(ding)好]
2、通道隔離
（1）輸(shu)入通道之間(jian)相互(hu)隔離(li)，無干擾。
3、顯示功能
（1）測量值的(de)定點(dian)或巡回顯示
（2）設定參(can)數(shu)顯示[在設定狀態下]
（3）報警提(ti)示(shi)符(fu)及提(ti)示(shi)燈
（4）時間(jian)顯(xian)示[在所有輸入信號全部關閉情況下]
4、記錄功能
（1）采用進口固(gu)定式熱(re)敏(min)頭，無(wu)筆墨消耗，無(wu)筆位誤差，抗震動
（2）在100mm范圍內有(you)800個熱印點(dian)
（3）對測(ce)量值進行趨(qu)勢記(ji)錄(lu)和數字記(ji)錄(lu)
（4）在記錄(lu)曲線同時打印標尺(chi)刻度及每個通道標記
（5）每隔(ge)100mm打印一次刻度值(zhi)、當前時間和走紙速度
5、實時時間
（1）由鍵盤設定當前日期(qi)和時間
（2）即使掉(diao)電,也不影響(xiang)正常計時
6、曲(qu)線遷(qian)移功能(neng)：通過對記錄邊界的(de)設定，可(ke)使不同通道(dao)的(de)趨(qu)勢記錄曲(qu)線分離開。
7、標度變換功能：對(dui)于(yu)電壓及(ji)電流輸入信號，可通過對(dui)顯示范(fan)圍的設定，實現顯示及(ji)記(ji)錄對(dui)輸入信號的線(xian)性標度。對(dui)于(yu)熱電偶(ou)及(ji)熱電阻(zu)信號顯示范(fan)圍就是其測量(liang)范(fan)圍。

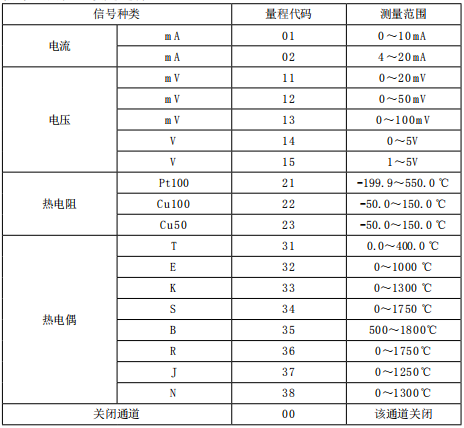

8、輸入信號種類及測量范圍：各種熱電(dian)(dian)偶、熱電(dian)(dian)阻、標準電(dian)(dian)壓及電(dian)(dian)流信號，由鍵盤設定選擇。
9、走紙速(su)度：通過鍵盤任意設定，走紙速(su)度為10mm/h到(dao)9990mm/h。
10、報警(jing)功能:
（1）提(ti)供(gong)六組(zu)繼(ji)電器接點輸出，由用戶(hu)任(ren)意組(zu)合使(shi)用
（2）每(mei)個(ge)通道報警均可選擇上限(xian)(xian)、下(xia)限(xian)(xian)、差(cha)值上限(xian)(xian)、差(cha)值下(xia)限(xian)(xian)
（3）每個(ge)通道的報警回差可設定，繼電器動作(zuo)時有指示(shi)燈提示(shi)
（4）繼(ji)電器觸點容量(liang)：24VDC,3A；220VAC,3A
11、通訊(xun)(xun): 可提供RS232C、RS485通訊(xun)(xun)或USB接口
12、模擬量輸(shu)出: 可提供兩路4～20mA模擬量傳送輸(shu)出
13、采樣周期:0.6S
14、數字顯示(shi)及報警精(jing)度(du):±0.2%
15、趨(qu)勢(shi)記錄精度:±0.2%
16、數字(zi)記錄精度:±0.2%
17、輸入阻(zu)抗:大于10MΩ
18、功率消耗:不大于30W
19、電源電壓:220V；50Hz
20、外形尺(chi)寸:144×144×200mm
21、開孔(kong)尺寸:138+1×138+1mm
三、帶USB儲存功能有紙記錄儀工作原理及特點

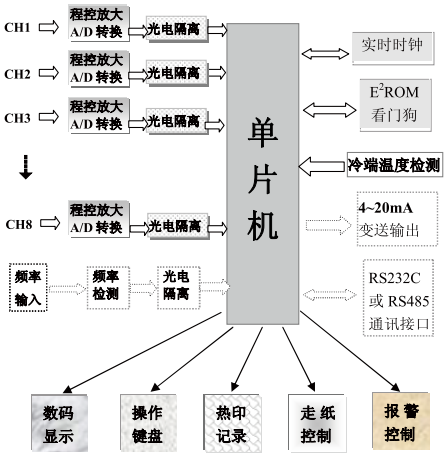

每路輸(shu)入信號(hao)經(jing)程(cheng)控放(fang)(fang)大，24位分辨率A/D轉換，光(guang)電隔(ge)離送至單片機處理。從而徹底消除了各輸(shu)入通道之(zhi)間的(de)干擾，消除了輸(shu)入通道與CPU之(zhi)間的(de)干擾。使用(yong)高精度(du)數字(zi)溫(wen)度(du)傳感器(qi)，進行熱(re)電偶的(de)冷端溫(wen)度(du)補(bu)償(chang)。為了提高長期穩(wen)定性，本記錄(lu)儀放(fang)(fang)棄了傳統的(de)用(yong)電位器(qi)調(diao)整放(fang)(fang)大倍(bei)數及零點的(de)方法(fa)，代(dai)之(zhi)以軟件程(cheng)序調(diao)校法(fa)，并實現了放(fang)(fang)大倍(bei)數的(de)程(cheng)控放(fang)(fang)大。出(chu)廠前廠方對各項參(can)數均已調(diao)試完成(cheng)。用(yong)戶(hu)可通過鍵盤設定對系(xi)統誤差(cha)進行平(ping)移校正。
四、顯示和記錄
帶USB存儲功能記(ji)錄儀(yi)*多可同時(shi)接八(ba)組(zu)輸入信號(hao)，訂貨(huo)時(shi)須(xu)注明USB，隨表帶U盤標準容量8G。
1、USB接口位置

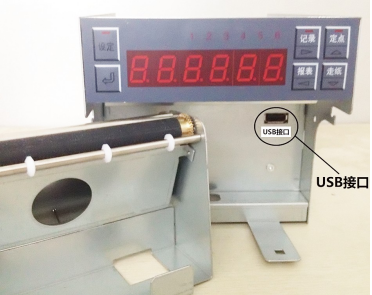

USB接(jie)口位(wei)于記錄儀中心(xin)位(wei)置，將(jiang)記錄儀的折紙機構取下，便(bian)可看到USB接(jie)口的位(wei)置。可將(jiang)U盤(pan)插入或拔(ba)出。
2、U盤的使用
（1）U盤有效插入時，設(she)定鍵(jian)上的紅燈亮。
（2）按一(yi)下記(ji)錄鍵(jian)，記(ji)錄鍵(jian)上(shang)的紅燈亮，U盤開(kai)始(shi)以設(she)定好的存(cun)(cun)儲(chu)時間(jian)間(jian)隔來存(cun)(cun)儲(chu)。再按一(yi)下，記(ji)錄鍵(jian)上(shang)的紅燈不(bu)亮，U盤停止存(cun)(cun)儲(chu)。
（3）當U盤(pan)停止存儲時，才可(ke)將U盤(pan)取下，不然U盤(pan)數據將會丟失。
（4）當設(she)定鍵(jian)上(shang)的紅燈不亮時(shi)，說明U盤壞或(huo)儲(chu)存數(shu)(shu)據已滿(man)。取下U盤插入電(dian)腦(nao)，數(shu)(shu)據已滿(man)可將數(shu)(shu)據導入電(dian)腦(nao)儲(chu)存，若U盤壞，更(geng)換之。
3、存儲文件格式
（1）U盤儲存數據(ju)時，每天生成一個(ge)文件。
（2）生(sheng)成的文件位置在1000目錄下。
（3）文件名為：日(ri)期.csv（如20120720.csv）。
（4）打(da)開方式為：Microsoft Excel
