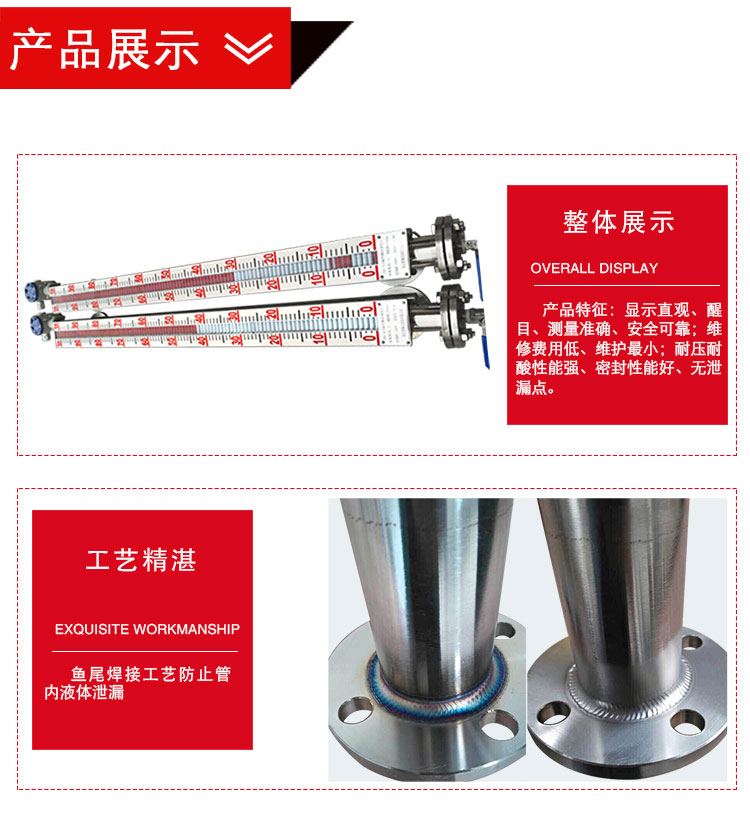

磁翻板液位計
一、儀(yi)表概述：
磁翻板液(ye)位計適(shi)用于工業生產過程(cheng)中各(ge)種承壓（或敞開）貯液(ye)設備(bei)（塔、缸、槽、球形容器和鍋爐）的液(ye)體(ti)介質的液(ye)位檢測。能就地顯示各(ge)種液(ye)體(ti)的工作情況和液(ye)位高度。
配上液(ye)(ye)位(wei)變送器就(jiu)能(neng)遠距離(li)傳送液(ye)(ye)面的(de)位(wei)置(zhi)信號，通過一(yi)定的(de)電氣裝置(zhi)達到自動(dong)控制和測量液(ye)(ye)位(wei)的(de)目(mu)的(de)。液(ye)(ye)位(wei)計是具有可靠(kao)安全性的(de)檢測儀(yi)表。由于具有磁性藕合的(de)隔離(li)密閉(bi)結(jie)構，尤其適用于易(yi)燃(ran)、易(yi)爆和腐蝕有毒液(ye)(ye)體的(de)液(ye)(ye)位(wei)檢測，從而使原復(fu)雜環境的(de)液(ye)(ye)位(wei)檢測手段變的(de)簡(jian)單和可靠(kao)安全。
液位(wei)(wei)計具有(you)(you)就(jiu)地(di)顯示(shi)的(de)直(zhi)讀式特(te)性，不需要多組(zu)液位(wei)(wei)計組(zu)合(he)，可以單體進行全量程(cheng)測量。設備擁(yong)有(you)(you)開(kai)孔(kong)少，顯示(shi)清晰，標志醒目，讀數(shu)直(zhi)觀等優點(dian)。當(dang)液位(wei)(wei)計直(zhi)接配帶(dai)顯示(shi)儀時可省去該(gai)系統信號檢測的(de)中間變送(song)從而提高其傳(chuan)輸精(jing)度。
二(er)、結構原理：
1、基本型
磁翻板是根據浮力原理(li)，浮子在(zai)測量管(guan)內隨液位的(de)升降(jiang)而(er)上、下移動，浮子內的(de)磁鋼通過耦合作(zuo)用(yong)，驅動紅、白色(se)翻柱(zhu)翻轉(zhuan)(zhuan)(zhuan)180°，液位上升時翻柱(zhu)由白色(se)轉(zhuan)(zhuan)(zhuan)為(wei)(wei)紅色(se)，下降(jiang)時由紅色(se)轉(zhuan)(zhuan)(zhuan)為(wei)(wei)白色(se)，從而(er)實(shi)現液位指示。
2、電遠傳
在浮子液位(wei)計上安(an)裝變送器，通(tong)過浮子上下(xia)移動，經(jing)磁耦合作(zuo)用(yong)使導桿(gan)內測量元件依次動作(zuo)，獲得(de)電阻信號變化(hua)，轉換(huan)成0～10mA或(huo)4～20mA的標準信號輸(shu)出，與顯示儀表或(huo)計算機連接，達到(dao)遠傳目的。
3、上下限開關輸(shu)出
在液(ye)位(wei)(wei)計立管(guan)上由用(yong)(yong)戶設定上、下限位(wei)(wei)置安(an)裝控制器，控制器內帶有自(zi)保持(chi)作用(yong)(yong)的舌簧(huang)開(kai)關，利用(yong)(yong)磁性浮子隨液(ye)位(wei)(wei)移動(dong)使簧(huang)管(guan)開(kai)關動(dong)作時，實現報警(jing)或限位(wei)(wei)控制。
三、適用場(chang)合：
磁翻板液(ye)(ye)位(wei)(wei)計適用(yong)于(yu)低溫(wen)到高溫(wen)，真空到高壓等各種(zhong)環境，是(shi)石油、化工(gong)等工(gong)業部門的理想液(ye)(ye)位(wei)(wei)測量(liang)產品。根據在容器中(zhong)安(an)裝(zhuang)位(wei)(wei)置的不同(tong)，提供側裝(zhuang)和頂裝(zhuang)兩(liang)種(zhong)形式。根據工(gong)作介(jie)質(zhi)不同(tong)，提供不銹鋼和ABS、PP-R工(gong)程(cheng)塑料三種(zhong)材(cai)質(zhi)，其(qi)中(zhong)ABS、PP-R材(cai)質(zhi)適用(yong)于(yu)酸(suan)、堿(jian)等腐蝕性(xing)介(jie)質(zhi)。
四、性能(neng)特點：
1、顯示器(qi)以紅色指示液(ye)位(wei)，上部(bu)白(bai)色區域為無液(ye)部(bu)分，顯示直觀、醒目、夜明效果好(hao)。
2、液(ye)位測(ce)量范圍大，不受容器規(gui)格，形狀以及安裝位置(zhi)的限(xian)制，全過程測(ce)量無(wu)盲區。
3、液位顯示器(qi)與被測介質(zhi)完(wan)全隔離，安全，可靠(kao)。
4、接液(ye)部分(fen)選用(yong)不同的材料制造，可(ke)適用(yong)于(yu)各種腐蝕性介質液(ye)位的測量。
5、高溫以及有(you)毒有(you)害和(he)易燃易爆(bao)介質(zhi)液位的(de)測量，均具有(you)很強的(de)適用性。
五、技術(shu)指標：
1、量程范圍(wei)（mm）：300～81000；
2、介(jie)質密度（g/cm3）：0.5～2；
3、介質粘度： ≤0.02Pa.S；
4、工作(zuo)溫度℃：-40～350；
5、壓力等級（MPa）：≤32；
6、測量精度（mm）：≤±10；
7、安裝(zhuang)(zhuang)方式：側裝(zhuang)(zhuang)式、頂(ding)裝(zhuang)(zhuang)式、底裝(zhuang)(zhuang)式；
8、防護等級：IP65；
9、防爆(bao)等級：ibⅡCT4（本安型）、dⅡBT4（隔爆(bao)型）；
10、傳輸方(fang)式：4～20mA 或(huo) 開關量；
11、接口法蘭：PN4.0 DN25 HG20593（側裝(zhuang)式）PN1.0 DN100 HG20593（頂裝(zhuang)式、底裝(zhuang)式），可以根據(ju)用戶的需要特殊定(ding)制。注：當液位(wei)計安能裝(zhuang)受環境影響，空(kong)間位(wei)置L1<300訂貨時(shi)應(ying)明顯(xian)提出。
六、附加功能(neng)選擇項：
限位開關：
常開(kai)型：高于報警點合(he)并
常閉型：高于報(bao)警點斷開
開關容(rong)量：250VAC1A（阻性）250VAC0.3A
開關壽命(ming)：100000次
液位變送器：
輸出電流：4-20mADC
分辨(bian)率：±1-±10mm
負載(zai)電(dian)阻：500Ω（24VDC供電(dian)時）
傳送距離：＞3000m
工作(zuo)電源：16-30VDC
智(zhi)能液(ye)位(wei)變送器：
輸出電流(liu)：4-20ADC
分辨率：0.2mm
負載電(dian)阻：500Ω（24VDC供電(dian)時(shi)）
傳送距離(li)：＞3000m
工作電源：16-30VDC。
七、液位計的分類和(he)應用(yong)：
1、插入(ru)型磁性翻板液位計：適(shi)用于地(di)下槽、池的(de)液位測量和控(kong)制。
2、保(bao)(bao)溫(wen)型磁(ci)性翻板液位(wei)(wei)計：是在基(ji)型的(de)主體外安裝一個(ge)保(bao)(bao)溫(wen)夾套而構成通入(ru)蒸汽等(deng)熱媒劑。可以保(bao)(bao)持主體內液體的(de)正(zheng)常流動。因此適用于(yu)易凝固液體的(de)液位(wei)(wei)測量和控制。對于(yu)低沸點液體可通入(ru)冷水等(deng)冷媒劑，以保(bao)(bao)證液位(wei)(wei)的(de)穩定。使儀表正(zheng)確指示出被測液位(wei)(wei)。
3、防霜型(xing)磁性(xing)翻(fan)板液(ye)(ye)位(wei)(wei)(wei)計：是(shi)我廠(chang)專為解(jie)決低溫液(ye)(ye)體液(ye)(ye)位(wei)(wei)(wei)計外結(jie)冰而(er)(er)設計的(de)產品。保(bao)(bao)(bao)溫夾套內是(shi)真空層。因而(er)(er)能有效(xiao)地隔離冷、熱傳導。保(bao)(bao)(bao)證了液(ye)(ye)位(wei)(wei)(wei)計主體管外不會(hui)結(jie)冰、結(jie)霜。從而(er)(er)保(bao)(bao)(bao)證了液(ye)(ye)位(wei)(wei)(wei)計的(de)正(zheng)常使(shi)用。
4、耐強(qiang)(qiang)腐(fu)蝕型磁性翻板(ban)液位計：所(suo)有與介質接觸的零部(bu)件(jian)均采用(yong)鋼塑(su)復合(he)管。所(suo)有能適用(yong)于各種強(qiang)(qiang)腐(fu)蝕介質的液位測量和控(kong)制。
八(ba)、系統構成及接線：
1、上下限開關輸出(chu)：
由(you)具有自保持作(zuo)用的舌簧開(kai)關和(he)轉(zhuan)換(huan)器組(zu)成(cheng)，舌簧開(kai)關和(he)轉(zhuan)換(huan)器分別安裝于(yu)現場和(he)控制(zhi)室，由(you)轉(zhuan)換(huan)器提供(gong)三對觸點開(kai)關。
2、電遠傳：
由測量單元和變送單元兩(liang)部分(fen)組成。
3、本安防(fang)爆：
a 帶(dai)本安防爆，上(shang)、下限開(kai)關輸出型：
防爆開(kai)關(guan)由舌簧開(kai)關(guan)和帶繼電(dian)器(qi)觸點的安全柵組成，可向用戶直(zhi)接提(ti)供一(yi)對常(chang)開(kai)或常(chang)閉(bi)觸點。如用戶需更多(duo)觸點可特殊設計訂(ding)貨。（圖三）
b 帶(dai)本(ben)安防爆遠傳型：
適合(he)使(shi)用(yong)于∏類電氣設(she)備（工廠(chang)用(yong)）、C級氣體，表面溫度組別(bie)T4（135℃）。
c 使用注意事(shi)項(xiang)：
①變送(song)器外(wai)殼(ke)設(she)有外(wai)接(jie)地，用(yong)戶使用(yong)時(shi)必須可(ke)靠接(jie)地。
②安全(quan)柵的使(shi)用應遵守有關使(shi)用說明內容(rong)。
③變送器與(yu)安全(quan)柵本安端的連接電纜為二(er)芯屏蔽(bi)電纜，芯線截(jie)面積＞0.5m ，電纜允(yun)許分布(bu)電容(rong)為0.8μF。
九、使用維護(hu)注意事項(xiang)：
1、配(pei)套(tao)儀表及附件詳細內容具(ju)體見相應(ying)儀表附件說明書(shu)。
2、為(wei)防止遠輸或搬遠過(guo)程中浮子(zi)(zi)上下移動造成損壞(huai)，特用液位(wei)計出廠配套的(de)校(xiao)正(zheng)(zheng)磁鋼在主導(dao)管外側（貼(tie)有(you)彩色(se)標(biao)識(shi)）將(jiang)磁性浮子(zi)(zi)吸住。所以在收到產品或安裝后，請將(jiang)校(xiao)正(zheng)(zheng)磁鋼取下，以便浮子(zi)(zi)能隨液位(wei)上下移動，使用前(qian)若(ruo)磁翻柱(zhu)翻轉(zhuan)顏色(se)不*，可(ke)用校(xiao)正(zheng)(zheng)磁鋼將(jiang)其有(you)吸順，儀表即可(ke)正(zheng)(zheng)常工作(zuo)。
3、液(ye)位(wei)(wei)計安裝完畢后，需用磁(ci)鋼進行校(xiao)正，對磁(ci)翻柱導引一次，使零位(wei)(wei)以(yi)下顯示(shi)有紅色(se)，零位(wei)(wei)以(yi)上顯示(shi)為白(bai)色(se)。
4、液(ye)位(wei)計可根據用戶(hu)需(xu)要配加熱夾(jia)套或電伴熱裝(zhuang)置(zhi)(zhi),如用戶(hu)訂貨時(shi)沒(mei)有選擇該選項,而在(zai)安裝(zhuang)后自行(xing)采(cai)用伴熱管路時(shi),必(bi)且自配伴熱裝(zhuang)置(zhi)(zhi)產生的溫度不(bu)能超過液(ye)位(wei)計的額定溫度。
5、液(ye)(ye)位(wei)計投入(ru)遠(yuan)行時，應先打(da)開上引(yin)液(ye)(ye)管閥門(men)，然后，漫(man)(man)漫(man)(man)開啟下引(yin)液(ye)(ye)管閥門(men)，讓液(ye)(ye)體(ti)介質平穩地(di)進入(ru)主導(dao)管，避免液(ye)(ye)體(ti)介質帶著浮子急速上升，造成(cheng)磁翻柱翻轉失(shi)靈或翻亂(luan)（若遇此現象，可用磁鋼(gang)重(zhong)新校(xiao)正）。
十、選型及安裝方式：
1、必須先了解自己(ji)的設備運行的場合，測量介(jie)質(zhi)是什么，即使(shi)自己(ji)不知道需要(yao)什么材質(zhi)，我司也(ye)可以根據介(jie)質(zhi)確定設備所用材質(zhi)。
2、當配有遠(yuan)(yuan)(yuan)傳(chuan)配套(tao)儀(yi)(yi)表(biao)(biao)時需做到如下幾條、應使遠(yuan)(yuan)(yuan)傳(chuan)配套(tao)儀(yi)(yi)表(biao)(biao)緊(jin)貼液位計主(zhu)導管，并(bing)用不(bu)銹鋼抱箍固定(禁用鐵質)；遠(yuan)(yuan)(yuan)傳(chuan)配套(tao)儀(yi)(yi)表(biao)(biao)上感應面應面向(xiang)和緊(jin)貼主(zhu)導管；遠(yuan)(yuan)(yuan)傳(chuan)配套(tao)儀(yi)(yi)表(biao)(biao)零位應與(yu)液位計零位指示(shi)處在同(tong)一水(shui)平線上；遠(yuan)(yuan)(yuan)傳(chuan)配套(tao)儀(yi)(yi)表(biao)(biao)與(yu)顯示(shi)儀(yi)(yi)表(biao)(biao)或工控機之(zhi)間(jian)的連線須單獨穿保護管敷(fu)設(she)或用屏蔽二芯電纜敷(fu)設(she)；接線盒進線孔敷(fu)設(she)后，要求密封良(liang)好，以免雨水(shui)、潮氣等侵入(ru)而使遠(yuan)(yuan)(yuan)傳(chuan)配套(tao)儀(yi)(yi)表(biao)(biao)不(bu)能(neng)正常工作，接線盒在檢修(xiu)或調試完成后應及時蓋上。
3、應根(gen)據介質(zhi)情況(kuang)，不(bu)定期清洗(xi)主導管清除雜質(zhi)；
4、對(dui)超過一定(ding)(ding)長(chang)度(普(pu)通型＞3米、防腐型＞2米)的液位計、需增加(jia)中間(jian)加(jia)固(gu)法蘭(lan)或耳攀作固(gu)定(ding)(ding)支撐，以增加(jia)強度和(he)克服自身重量；
5、安裝(zhuang)位置、應避開或(huo)遠離物料(liao)介質進出口處，避免物料(liao)流體局部區(qu)域的急速變化，影(ying)響液位測量(liang)的準確(que)性(xing)；
6、調試(shi)時、應先打(da)開(kai)上部引(yin)管閥(fa)門(men)(men)，然后緩慢開(kai)啟下部閥(fa)門(men)(men)，讓介(jie)(jie)質平穩進入主(zhu)導管(運行中應避免介(jie)(jie)質急速沖擊浮子，引(yin)起浮子劇列波動，影響(xiang)顯示準確(que)性(xing)(xing)(xing))，觀察磁性(xing)(xing)(xing)紅白球翻(fan)轉(zhuan)是(shi)否正常(chang)，然后關閉下引(yin)管閥(fa)門(men)(men)，打(da)開(kai)排污閥(fa)，讓主(zhu)導管內液(ye)位下降，據此(ci)方(fang)法(fa)操(cao)作(zuo)三次，確(que)屬正常(chang)，即可(ke)投入運行(腐(fu)蝕(shi)性(xing)(xing)(xing)等(deng)(deng)特殊液(ye)體除(chu)外)；在市面上也(ye)有其他叫(jiao)法(fa)，也(ye)叫(jiao)磁性(xing)(xing)(xing)翻(fan)板液(ye)位計(ji)，又或(huo)者(zhe)是(shi)磁翻(fan)柱液(ye)位計(ji)，又叫(jiao)磁性(xing)(xing)(xing)浮子液(ye)位計(ji)等(deng)(deng)。但(dan)是(shi)他們的(de)(de)訂購需要知道的(de)(de)參數是(shi)一定的(de)(de)，比如腐(fu)蝕(shi)性(xing)(xing)(xing)的(de)(de)介(jie)(jie)質需要防(fang)腐(fu)的(de)(de)材質，防(fang)腐(fu)的(de)(de)等(deng)(deng)級(ji)根據介(jie)(jie)質的(de)(de)腐(fu)蝕(shi)性(xing)(xing)(xing)等(deng)(deng)級(ji)等(deng)(deng)量變化。又比如，自己(ji)設備的(de)(de)特殊情況，決定了(le)的(de)(de)安裝(zhuang)方(fang)式(shi)(shi)，因(yin)為有的(de)(de)場合(he)不適合(he)或(huo)者(zhe)根本不適用某(mou)種安裝(zhuang)方(fang)式(shi)(shi)。
