側進側出金屬管浮子流量計
一、側進側出型金屬管浮子流量計概述
側進側出型采用可變面積式(shi)測量(liang)(liang)(liang)原理，主(zhu)要(yao)由三大基本部分組成：1、測量(liang)(liang)(liang)管體；2、錐形浮子；3、指示(shi)器。浮子的(de)(de)位移量(liang)(liang)(liang)與流量(liang)(liang)(liang)的(de)(de)大小(xiao)(xiao)成比例，通(tong)過(guo)磁耦(ou)合系統(tong)，以(yi)不(bu)接觸方式(shi)，將浮子位移量(liang)(liang)(liang)傳(chuan)(chuan)給指示(shi)器指示(shi)出流量(liang)(liang)(liang)的(de)(de)大小(xiao)(xiao)。也可配裝不(bu)同的(de)(de)轉換(huan)器，將流量(liang)(liang)(liang)值轉換(huan)成標準如 4-20mA 電遠傳(chuan)(chuan)信(xin)號，實現遠距離顯示(shi)、記錄(lu)、積算和控制(zhi)等功能。
側進(jin)測出型(xing)(xing)適(shi)用于測量(liang)(liang)液體(ti)、氣體(ti)。在測量(liang)(liang)管的設(she)計(ji)上針對(dui)不同(tong)的管道條件、特(te)殊流體(ti)的測量(liang)(liang)要(yao)求(qiu)，配置(zhi)了多種(zhong)結構(gou)型(xing)(xing)式的測量(liang)(liang)管，如保溫(wen)夾套型(xing)(xing)、帶阻尼(ni)器型(xing)(xing)等(deng)。除(chu)了標準(zhun)的可選(xuan)外，還可以為(wei)用戶進(jin)行特(te)殊設(she)計(ji)，如高壓型(xing)(xing)、高溫(wen)型(xing)(xing)等(deng)，*大限度的滿足(zu)用戶的要(yao)求(qiu)。
二、側進側出型金屬管浮子流量計特點
1、全金屬結構設計(ji)，堅固(gu)、簡潔(jie)、耐(nai)高壓、耐(nai)高溫、防腐、使用壽命長(chang)；
2、短行程，總高250mm，安裝方便；
3、機(ji)械指針現(xian)場指示(shi)瞬時(shi)流(liu)量，LCD液晶顯(xian)示(shi)瞬時(shi)流(liu)量、累積流(liu)量；
4、智能(neng)型指示(shi)器，采用國外信號采集處理芯片，模(mo)塊(kuai)化設計，無磁(ci)滯后；
5、具有(you)數據恢復、數據備份、掉電保護及錯誤自診斷功能；
5、二線制24VDC供電，4～20mA標準電流信號；
6、可用于(yu)易(yi)燃(ran)、易(yi)爆危險場合(he)；

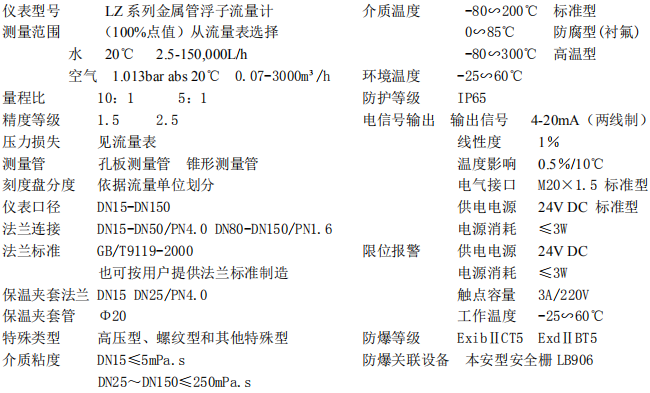

三、側進測出型金屬管浮子流量計技術參數

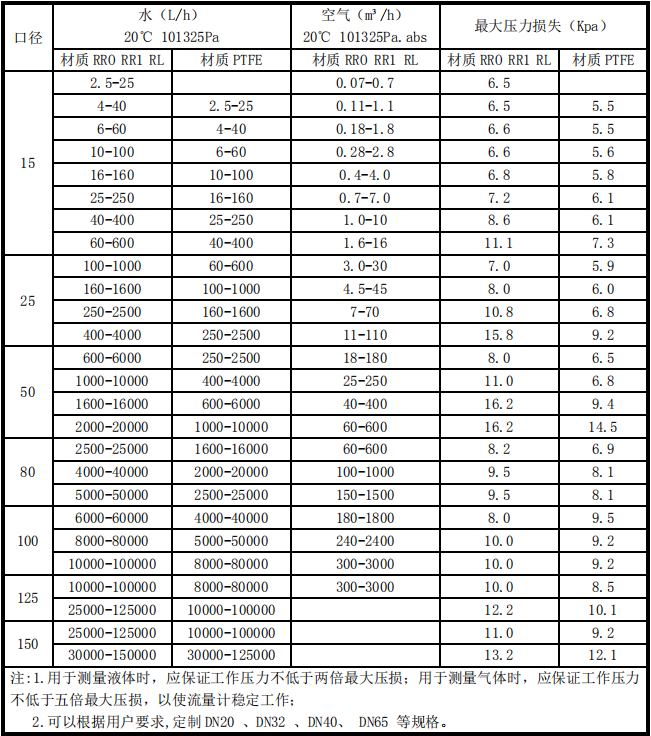

四、側進測出型金屬管浮子流量計流量表

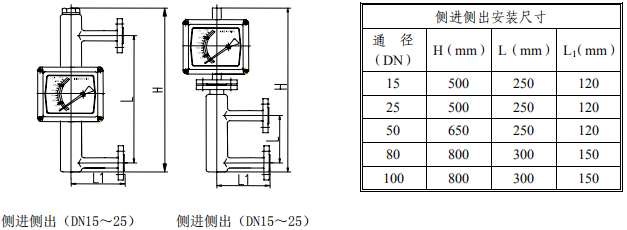

五、水平安裝金屬管浮子流量計外形尺寸
六、側進測出型金屬管浮子流量計安裝注意事項
1、流量計安(an)裝操作(zuo)之前(qian)，應該拆卸所有(you)包裝,取出運(yun)輸(shu)中(zhong)固定浮(fu)子的部件(jian),并檢查有(you)沒有(you)運(yun)輸(shu)損壞。
2、流量計安裝到工藝管(guan)(guan)道之前,工藝管(guan)(guan)道應該吹(chui)掃,將管(guan)(guan)道內的焊渣清洗干凈(jing),防止管(guan)(guan)道中雜質(zhi)堵(du)塞儀表,影響正(zheng)常使用。
3、為了保(bao)證測量精度，推薦在(zai)流量計(ji)上游(you)安裝 5DN 的入(ru)口直管(guan)(guan)段，下游(you)安裝 250mm 出口直管(guan)(guan)段。
4、流量(liang)計有垂直(zhi)安裝和水(shui)平(ping)(ping)安裝形式,如果是垂直(zhi)安裝形式,安裝垂直(zhi)度(du)應該保證優(you)于 1%，如果是水(shui)平(ping)(ping)安裝形式,安裝垂直(zhi)度(du)和水(shui)平(ping)(ping)度(du)都應該保證優(you)于 1%。
5、若介質中含(han)(han)有固體雜質，應在閥門和直管段間(jian)加裝過濾器；若介質中含(han)(han)有鐵磁(ci)物質，應在流量(liang)計的上游安裝磁(ci)過濾器。
6、由于金(jin)屬管浮(fu)子流量計(ji)安裝了一個磁(ci)遠傳系(xi)統，要確保周圍其他設備產生的磁(ci)場(chang)不影響測(ce)量結果。
7、若被測介質(zhi)為(wei)大的脈動(dong)流(liu)(liu)或(huo)兩(liang)相(xiang)流(liu)(liu)，應在流(liu)(liu)量計(ji)的上(shang)游安裝緩沖(chong)器來消除或(huo)減弱脈動(dong)，保證介質(zhi)的流(liu)(liu)動(dong)是單相(xiang)穩定的，同時(shi)，建議(yi)流(liu)(liu)量計(ji)*好使用阻尼型的。
8、測(ce)量(liang)氣(qi)體(ti)(ti)的流量(liang)計,是在(zai)(zai)特殊壓力下的校(xiao)準,如(ru)果(guo)氣(qi)體(ti)(ti)在(zai)(zai)流量(liang)計的出口直接排放到大(da)氣(qi),將會(hui)在(zai)(zai)浮子(zi)處(chu)產生較(jiao)大(da)的壓力損失(shi),引起(qi)數(shu)據(ju)失(shi)真(zhen),如(ru)果(guo)這樣的工況條件,應(ying)該在(zai)(zai)流量(liang)計的出口安裝一個閥門,以便對所需流量(liang)值進(jin)行(xing)設定(ding)。當浮子(zi)上方維持標校(xiao)壓力時,氣(qi)體(ti)(ti)將在(zai)(zai)閥門處(chu)膨脹(zhang)。
9、為便(bian)于清洗和維護，保(bao)證(zheng)生(sheng)產(chan)正(zheng)常運行(xing)，建議設旁(pang)通管路。詳見流量計(ji)安裝示意圖;
10、安裝管路的軸線必須與流(liu)量計(ji)同軸，并適當地支(zhi)撐管道以避免振動和減(jian)小流(liu)量計(ji)所受應(ying)(ying)力，測(ce)量系統(tong)控閥應(ying)(ying)安裝在流(liu)量計(ji)下(xia)游。
11、安裝內襯聚四氟(fu)乙烯（PTFE）的浮(fu)子流量計時(shi)，緊(jin)(jin)固(gu)法蘭螺栓時(shi)應對稱(cheng)緊(jin)(jin)固(gu)且(qie)勿過緊(jin)(jin)，以防PTFE變形。

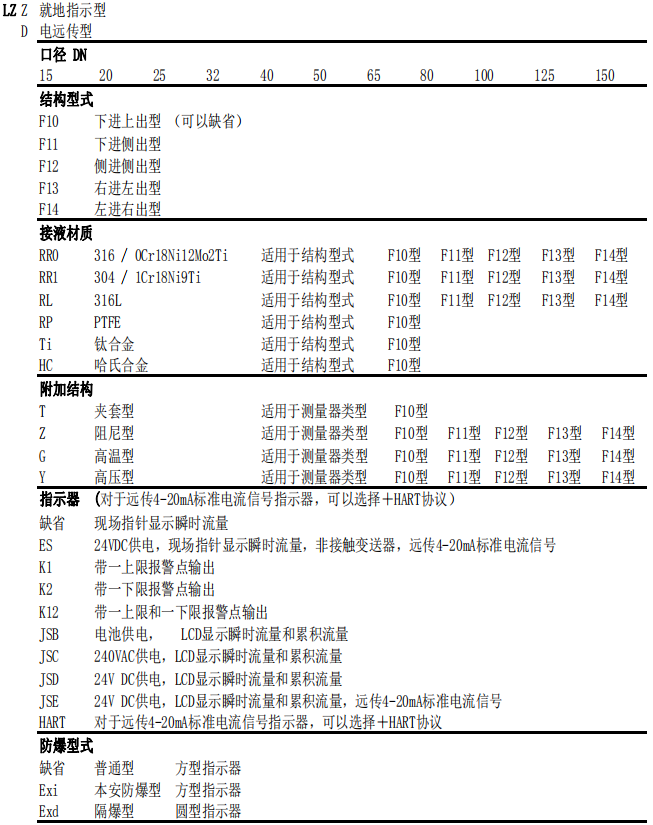

七、側進測出型金屬管浮子流量計選型型譜
