溫度變送器
一、儀表概述：
一體化(hua)數(shu)顯(xian)溫度變(bian)送器與工業熱電(dian)偶、熱電(dian)阻配套使用，采用二(er)線制傳(chuan)輸方式（兩根導線作為電(dian)源輸入和信(xin)號(hao)輸出的(de)公(gong)用傳(chuan)線）。溫度變(bian)送器是(shi)現代工業現場、科研院(yuan)所溫度測控的(de)更新換代產(chan)品(pin)，是(shi)集(ji)散系統(tong)(tong)、數(shu)字總線系統(tong)(tong)的(de)必備產(chan)品(pin)。
二、測量(liang)原理：
一體(ti)化(hua)(hua)數顯(xian)溫(wen)度(du)(du)變(bian)(bian)送(song)器(qi)(qi)(qi)(qi)是熱(re)(re)電(dian)偶(ou)或熱(re)(re)電(dian)阻傳感(gan)器(qi)(qi)(qi)(qi)將(jiang)被(bei)測溫(wen)度(du)(du)轉換(huan)成電(dian)信(xin)號(hao)(hao)(hao)，再將(jiang)該(gai)信(xin)號(hao)(hao)(hao)送(song)入(ru)變(bian)(bian)送(song)器(qi)(qi)(qi)(qi)的(de)輸(shu)入(ru)網絡(luo)，該(gai)網絡(luo)包含調(diao)零和(he)熱(re)(re)電(dian)偶(ou)補(bu)償(chang)等相關電(dian)路。經調(diao)零后的(de)信(xin)號(hao)(hao)(hao)輸(shu)入(ru) 到(dao)運算放大器(qi)(qi)(qi)(qi)進行信(xin)號(hao)(hao)(hao)放大，放大的(de)信(xin)號(hao)(hao)(hao)一路經V/I轉換(huan)器(qi)(qi)(qi)(qi)計(ji)算處理(li)(li)后以4－20mA直(zhi)流(liu)(liu)電(dian)流(liu)(liu)輸(shu)出(chu)；另一路經A/D轉換(huan)器(qi)(qi)(qi)(qi)處理(li)(li)后到(dao)表頭顯(xian)示。變(bian)(bian)送(song)器(qi)(qi)(qi)(qi)的(de)線(xian)性(xing)化(hua)(hua)電(dian)路有兩(liang)種，均采用(yong)(yong)(yong)反饋方式(shi)(shi)。對(dui)熱(re)(re)電(dian)阻傳感(gan)器(qi)(qi)(qi)(qi)，用(yong)(yong)(yong)正(zheng)(zheng)反饋方式(shi)(shi)校正(zheng)(zheng)，對(dui)熱(re)(re)電(dian)偶(ou)傳感(gan)器(qi)(qi)(qi)(qi)，用(yong)(yong)(yong)多段折線(xian)逼(bi)近法進行校正(zheng)(zheng)。有兩(liang)種顯(xian)示方式(shi)(shi)。LCD顯(xian)示的(de)溫(wen)度(du)(du)變(bian)(bian)送(song)器(qi)(qi)(qi)(qi)用(yong)(yong)(yong)兩(liang)線(xian)制方式(shi)(shi)輸(shu)出(chu)，LED顯(xian)示的(de)溫(wen)度(du)(du)變(bian)(bian)送(song)器(qi)(qi)(qi)(qi)用(yong)(yong)(yong)三線(xian)制方式(shi)(shi)輸(shu)出(chu)。
三(san)、適用(yong)場合：
溫度變送(song)器可直接(jie)安裝在熱(re)電偶、熱(re)電阻的接(jie)線盒內與之形(xing)成一(yi)體(ti)化(hua)結構。它作(zuo)為新一(yi)代測(ce)溫儀表可**應用(yong)與冶金、石油、化(hua)工(gong)、電力、輕(qing)工(gong)、紡織、食品(pin)、國防(fang)以及科(ke)研等(deng)工(gong)業部門。
四、性能特點：
1、采用硅(gui)橡膠或環氧樹脂密封(feng)結構，因此(ci)耐震、耐濕、適合(he)在(zai)惡劣的現場環境(jing)安裝使用。
2、現(xian)場安裝(zhuang)在熱電(dian)偶、熱電(dian)阻(zu)的接(jie)線(xian)盒內(nei)使用，直接(jie)輸(shu)出4-20mA、0-10mA的輸(shu)出信號(hao)。這樣既節約了昂貴的。補償導線(xian)費用，又(you)提高了信號(hao)遠(yuan)距離傳輸(shu)過程(cheng)中的抗干(gan)擾能力；
3、熱電偶變送(song)器具有冷端溫(wen)度自動補償功能(neng)；
4、精度高、功耗低，使(shi)用(yong)環境溫度范圍寬，工作穩定(ding)可靠；
5、適用范圍廣、既(ji)可以與熱(re)電偶、熱(re)電阻形成一體(ti)化現場安裝(zhuang)結構，也(ye)可以作為功能模塊(kuai)安裝(zhuang)在檢測(ce)設備(bei)中(zhong)和儀表(biao)盤上使用；
6、可(ke)通過HART調制解調器(qi)與(yu)上位機通訊(xun)或(huo)與(yu)手持器(qi)和PC機對變送(song)器(qi)的型(xing)號(hao)、分度號(hao)、量程。進行(xing)遠程信(xin)息(xi)管理、組態、變量監測、校準和維護功能；

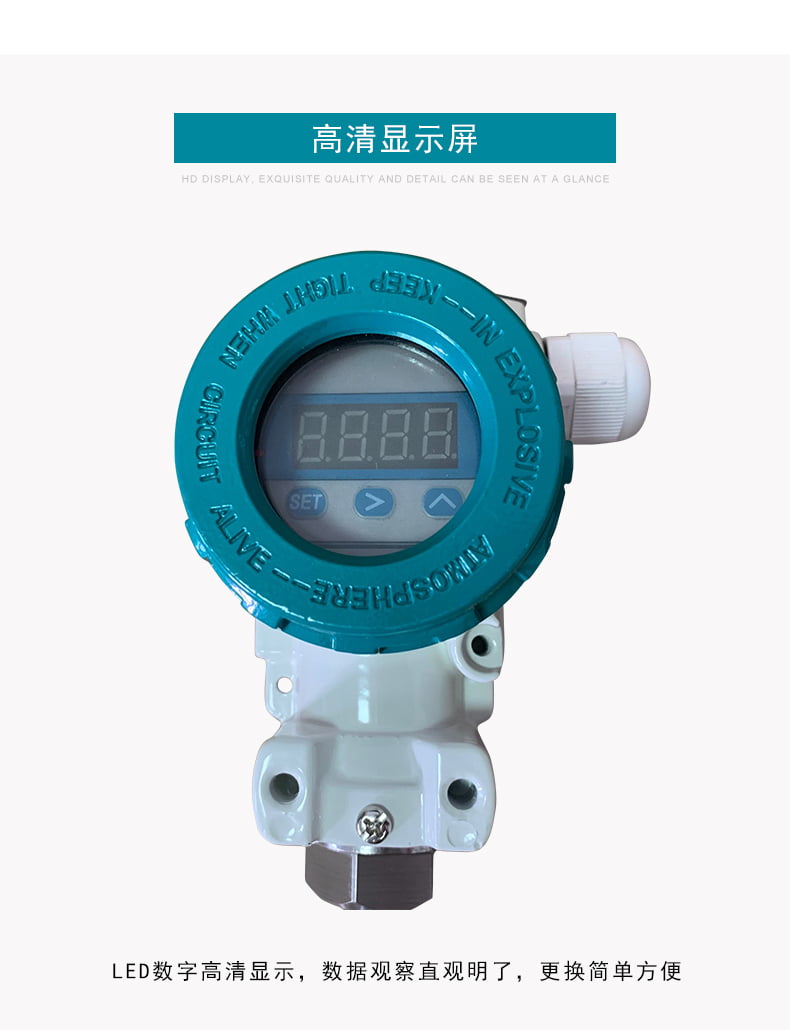

7、可按(an)用(yong)戶實際需(xu)要調(diao)整變(bian)送(song)器的顯(xian)示(shi)(shi)方向，并顯(xian)示(shi)(shi)變(bian)送(song)器所(suo)測(ce)的介質溫度(du)、傳感器值的變(bian)化、輸(shu)出電流(liu)和百分比例。
五、技(ji)術指標：
1、輸入信號：熱電偶(ou)：K、E、J、B、S、T、N。熱電阻(zu)：Pt100、Cu50、Cu100（三線制(zhi)、四(si)線制(zhi)）。智能(neng)型(xing)溫度變(bian)送器(qi)的(de)輸入信號可通過(guo)手(shou)持器(qi)和PC機任意設置；
2、輸(shu)出(chu)(chu)信號：在量(liang)程范圍內輸(shu)出(chu)(chu)4－20mA直流信號，與(yu)熱(re)電偶(ou)或(huo)熱(re)電阻(zu)的輸(shu)入(ru)信號成線性或(huo)與(yu)溫(wen)度成線性。智能(neng)型溫(wen)度變送器輸(shu)出(chu)(chu)4－20mA直流信號同時疊加符合HART標準(zhun)協議通信；隔離(li)式溫(wen)度變送器：輸(shu)入(ru)與(yu)輸(shu)出(chu)(chu)相隔離(li)，隔離(li)電壓500V，增加了抗共模干(gan)擾能(neng)力(li)，更(geng)適合與(yu)計(ji)算機連(lian)網(wang)使用(yong)；
3、基(ji)本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示(shi)方(fang)式：四位LCD顯示(shi)現(xian)場溫(wen)度，智能型四位LCD可通(tong)過PC機或手持(chi)器(qi)設定使(shi)之顯示(shi)現(xian)場溫(wen)度、傳感器(qi)值(zhi)、輸(shu)出(chu)電流(liu)和百分比例中的任一種參數；
6、工(gong)(gong)作電壓(ya)：普通(tong)型(xing)號12V-35V，智(zhi)能型(xing)12V-45V，額定工(gong)(gong)作電壓(ya)為24V
7、允許負載(zai)電阻：500Ω（24VDC供電）；極限負載(zai)電阻R（max）=50（Vmin-12）,例如在(zai)額定(ding)工作電壓24V時，負載(zai)電阻可(ke)在(zai)0-600Ω范圍內選擇使用。
8、工作(zuo)環境：
a:環境溫度(du)-25-+80℃（常規型）；-25-+70℃（數顯型）；-25-+75℃（智能型）。
b:相對濕度：5%-95%；
c:機械振動f≤50Hz, 振幅≤0.15mm；
d:無(wu)腐蝕(shi)氣體或類(lei)似的環境(jing)；
9、 環境影響系(xi)數：δ≤0.05%/℃。
六、校驗方法：
1、設備(bei)要求：數字(zi)電壓表(biao)一(yi)臺；
2、按系統連接方法接線；
3、根據變送器(qi)銘牌上(shang)標明的傳(chuan)感(gan)器(qi)和(he)量程范圍，輸入相應(ying)的阻值，使輸出為1V和(he)5V（可分(fen)別(bie)調整零(ling)點電位器(qi)和(he)滿度電位器(qi)）；
4、按量程(cheng)十(shi)等(deng)分點輸(shu)入(ru)各電阻值，檢查(cha)各溫度(du)(du)輸(shu)出(chu)是(shi)否符合精度(du)(du)范圍；
5、按說明書技(ji)術指標進(jin)行測試，應(ying)符合(he)技(ji)術要求。
七、注意事項：

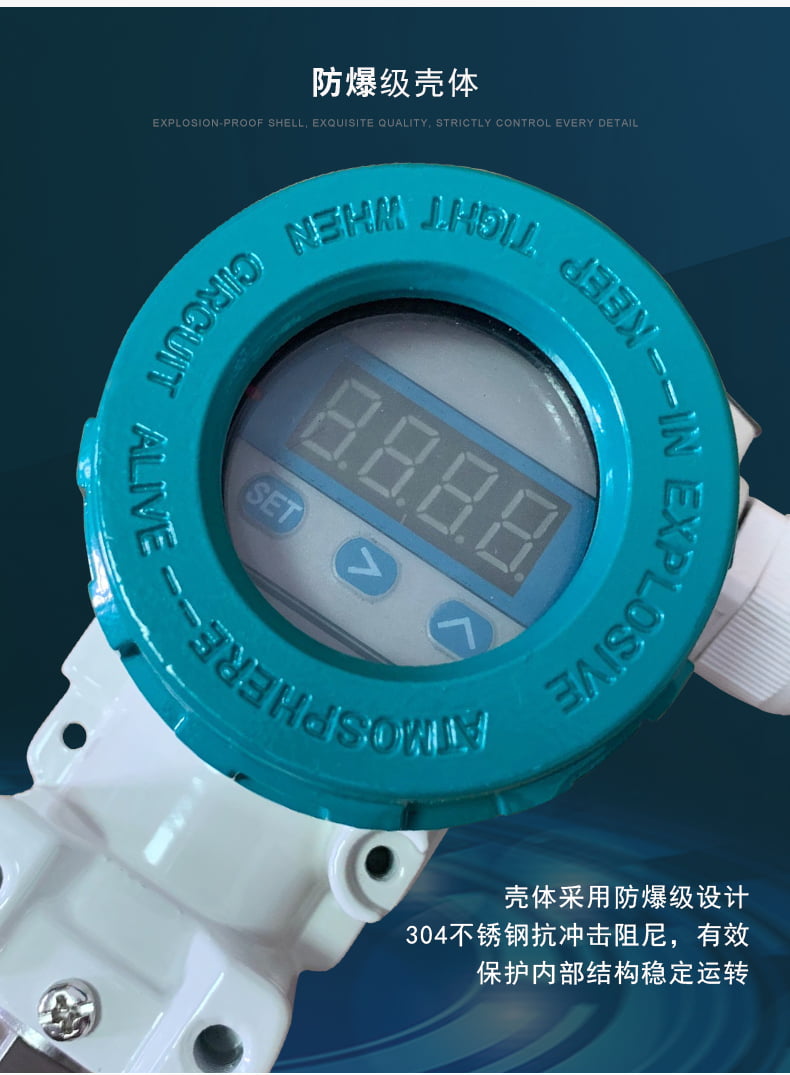

1、用于爆(bao)炸(zha)危險場所時，請注意(yi)防爆(bao)標志(zhi)與(yu)防護等級；
2、安裝(zhuang)的(de)環境必須(xu)是在-20-+70℃內(nei)，當周圍(wei)環境溫度太高時(shi)，SBWZ/R信號轉換器(qi)和顯示(shi)模塊可以與熱電阻(zu)或熱電偶分離安裝(zhuang)。我廠配有分離安裝(zhuang)變送(song)器(qi)的(de)專(zhuan)用防爆(bao)盒。
3、加電(dian)前(qian)，請仔(zi)細(xi)檢查(cha)電(dian)源的(de)正負極性(xing)，不(bu)能(neng)接錯，否則可能(neng)造成(cheng)不(bu)可知的(de)后果。
4、SBW信號轉換器(qi)模塊用環(huan)氧樹脂灌(guan)封(feng)固(gu)化(hua)，以(yi)加強(qiang)其防(fang)(fang)震性能，并防(fang)(fang)濕、防(fang)(fang)腐、防(fang)(fang)潮(chao)。
5、溫度變送器(qi)使用六個月后(hou)需進(jin)行校(xiao)驗(yan)。
