差壓變送器

一、儀表概述:

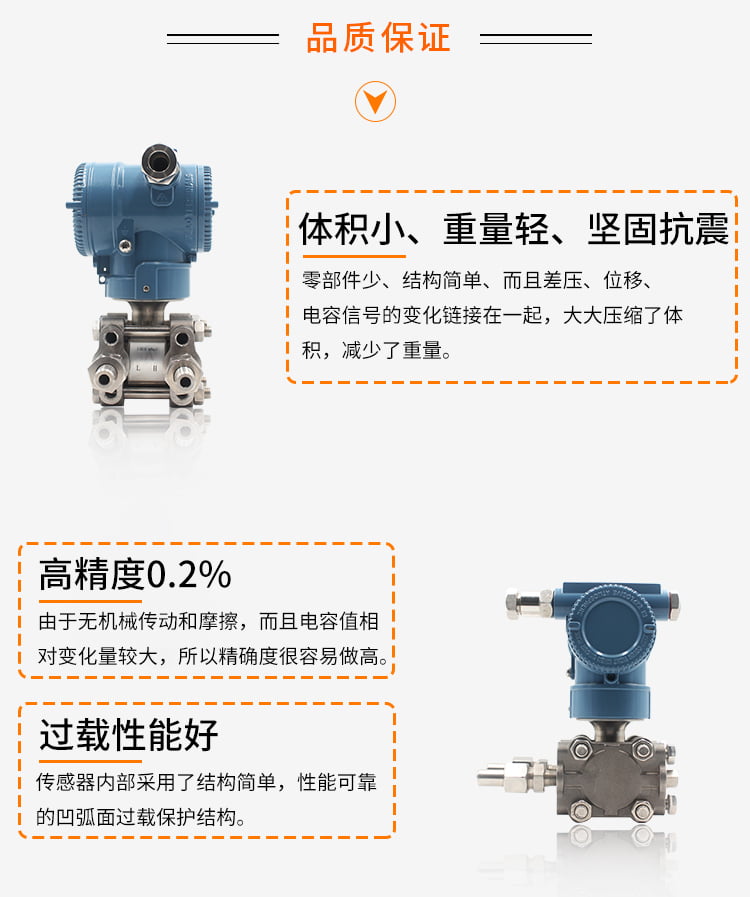

防爆(bao)型差壓(ya)變送(song)器中應用(yong)數字(zi)技術,除了確(que)保(bao)儀表的(de)(de)高可靠性和其(qi)它(ta)優越(yue)性能(neng)外(wai),也(ye)能(neng)實現智能(neng)儀表實時(shi)(shi)自檢組態操作(zuo)并(bing)可與控制室之間的(de)(de)遠(yuan)程(cheng)(cheng)數字(zi)化連接(jie),實現控制室對(dui)單元儀表的(de)(de)遠(yuan)程(cheng)(cheng)查詢(xun)或實時(shi)(shi)組態。精度(du)高,穩定(ding)性好。量(liang)程(cheng)(cheng),零(ling)點外(wai)部可調(diao)。小型化,重量(liang)輕.堅固(gu)(gu)耐振。 無機械運(yun)動(dong)部件(jian)(jian),工(gong)作(zuo)可靠,維護簡(jian)便。固(gu)(gu)體(ti)元件(jian)(jian),接(jie)插式印刷線路板。防爆(bao)結構,可全天候使用(yong)。
二、測(ce)量(liang)原(yuan)理:

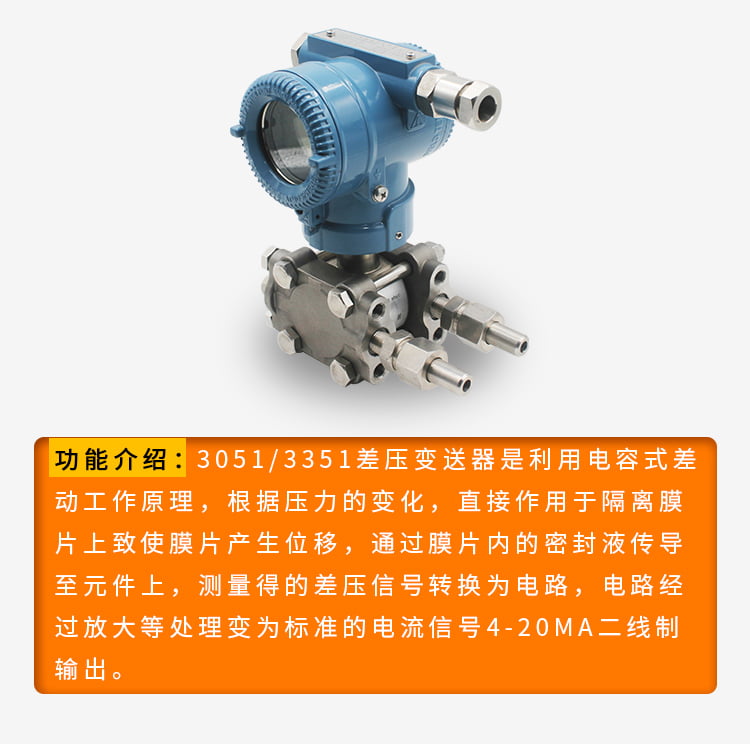

防爆型(xing)差(cha)壓(ya)(ya)(ya)變送器被測(ce)介質的兩(liang)(liang)(liang)種壓(ya)(ya)(ya)力通(tong)入高、低兩(liang)(liang)(liang)壓(ya)(ya)(ya)力室,作用在(zai)δ元(yuan)(yuan)件(jian)(即敏感元(yuan)(yuan)件(jian))的兩(liang)(liang)(liang)側(ce)隔離膜(mo)片(pian)(pian)上(shang),通(tong)過隔離片(pian)(pian)和元(yuan)(yuan)件(jian)內的填充液(ye)傳送到測(ce)量(liang)(liang)膜(mo)片(pian)(pian)兩(liang)(liang)(liang)側(ce)。測(ce)量(liang)(liang)膜(mo)片(pian)(pian)與(yu)兩(liang)(liang)(liang)側(ce)絕緣片(pian)(pian)上(shang)的電極各(ge)組成(cheng)(cheng)一個電容器。當兩(liang)(liang)(liang)側(ce)壓(ya)(ya)(ya)力不*時,致(zhi)使測(ce)量(liang)(liang)膜(mo)片(pian)(pian)產生位移,其位移量(liang)(liang)和壓(ya)(ya)(ya)力差(cha)成(cheng)(cheng)正(zheng)比,故兩(liang)(liang)(liang)側(ce)電容量(liang)(liang)就(jiu)不等,通(tong)過振蕩和解調環節,轉換成(cheng)(cheng)與(yu)壓(ya)(ya)(ya)力成(cheng)(cheng)正(zheng)比的信(xin)號。
三(san)、適(shi)用場合(he):
差壓(ya)變(bian)送(song)器用于在高工作壓(ya)力環境下(xia)測量液(ye)體、氣體或蒸汽的液(ye)位、流量和壓(ya)力,然(ran)后轉變(bian)成4~20mA DC信號(hao)輸出。智能型可與HART手操器相(xiang)互(hu)通訊(xun),通過它(ta)進行設(she)定,監(jian)控或與上位機組成現場監(jian)控系統。
四、性能特點:
1、超級的測(ce)量(liang)性能,用于壓力、差(cha)壓、液位、流(liu)量(liang)測(ce)量(liang);
2、數字精度:+(-)0.05%;
3、穩定性:0.25% 60個月;
4、量程比:100:1;
5、測量(liang)速率:0.2S;
6、小(xiao)型化(2.4kg)全不銹鋼(gang)法蘭,易于(yu)安裝;
7、過程連(lian)接(jie)與其(qi)它(ta)產(chan)品兼容(rong),實現測量;
8、采用(yong)H合(he)金(jin)護套的傳感器(技術),實(shi)現了優(you)良的冷、熱穩定性;
9、采用(yong)16位計算(suan)機的差壓變送器;
10、標準4-20mA,帶有基于HART協(xie)議的數字(zi)信號(hao)。
五、技(ji)術(shu)指標(biao):
1、使(shi)用(yong)對象(xiang):液體、氣體和蒸(zheng)氣;
2、測量范(fan)圍:0-1.6~10MPa;
3、輸出(chu)信號:4~20mA DC (特殊可為(wei)四線制);220V AC供電,0~10mA DC輸出(chu);
4、供電電源:12~45V DC,一般為24V DC;
5、負(fu)載(zai)特性:與供電電源有關(guan),在(zai)某一(yi)電源電壓時帶負(fu)載(zai)能力;負(fu)載(zai)阻抗RL與電源電壓Vs關(guan)系式為:RL≤50(Vs-12);

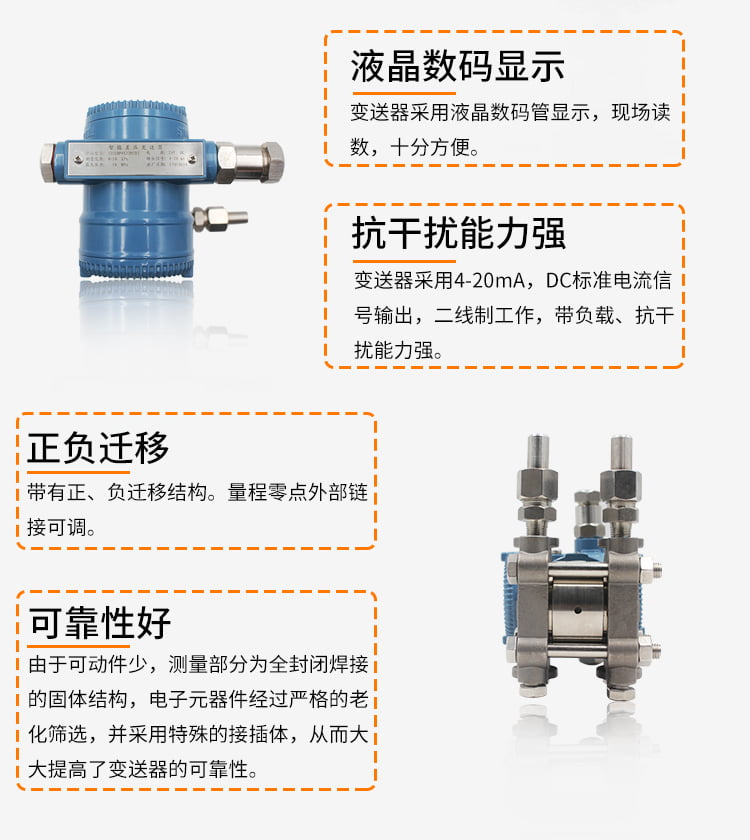

6、指(zhi)示表:指(zhi)針式(shi)線性指(zhi)示0~****刻度以及LCD液晶式(shi)顯示;
7、防爆等級: a:隔爆型(Exd ⅡBT5或Exd ⅡCT6); b:本(ben)安型( Exia ⅡCT6或Ex ib ⅡCT6);
8、量程和零點:外部連續可調。
六(liu)、使(shi)用(yong)差壓變(bian)送器時(shi)應注意以下三點(dian):
1、差壓變送器在使用(yong)前(qian)必須對其(qi)測量范(fan)圍、零點漂移量、精度(du)、靜(jing)壓誤(wu)差等(deng)進行復校。
2、變送器安裝后,開車(che)之(zhi)前還需(xu)檢查(cha)一(yi)次各種變送器的工作壓(ya)力、工作溫度、測量范圍、漂移量等(deng)。看是否和實際情況相(xiang)符(fu),若(ruo)有不符(fu)之(zhi)處(chu),則必(bi)須查(cha)明原因并糾正后才(cai)能開車(che)。
3、開啟和停用時,應(ying)避免儀表承受單向靜壓。
