音叉液位計
產品(pin)簡介
TT-YC型音(yin)叉(cha)液(ye)位(wei)(wei)(wei)計(ji)又(you)稱（音(yin)叉(cha)式振動(dong)物位(wei)(wei)(wei)開關(guan)）是通過(guo)壓電晶體(ti)(ti)的諧振來引起(qi)其振動(dong)的，當受(shou)到(dao)物料阻尼作用(yong)時，振幅急劇(ju)降低(di)(di)且頻率和(he)(he)(he)相位(wei)(wei)(wei)發生明顯變化，這些變化會被(bei)內(nei)部電子電路(lu)檢(jian)測到(dao)，經過(guo)處理后，轉換成開關(guan)信號輸(shu)出(chu)。音(yin)叉(cha)液(ye)位(wei)(wei)(wei)計(ji)可(ke)以對(dui)料罐的高低(di)(di)位(wei)(wei)(wei)進行檢(jian)測、控制和(he)(he)(he)報警，適用(yong)于各種(zhong)(zhong)(zhong)液(ye)體(ti)(ti)、粉(fen)末(mo)、顆粒狀(zhuang)固(gu)體(ti)(ti)。音(yin)叉(cha)液(ye)位(wei)(wei)(wei)計(ji)實(shi)用(yong)簡單、運行可(ke)靠(kao)、適用(yong)性強(qiang)基本(ben)上是免維護的、音(yin)叉(cha)和(he)(he)(he)輸(shu)出(chu)均(jun)有工作狀(zhuang)態，均(jun)用(yong)發光二極(ji)管指(zhi)示(shi)(shi),可(ke)依據習慣(guan)調(diao)整狀(zhuang)態指(zhi)示(shi)(shi)，并(bing)配有三種(zhong)(zhong)(zhong)輸(shu)入(ru)方式（直(zhi)流(liu)(liu)24V、交(jiao)流(liu)(liu)110V和(he)(he)(he)交(jiao)流(liu)(liu)220V)和(he)(he)(he)多種(zhong)(zhong)(zhong)輸(shu)出(chu)方式（直(zhi)流(liu)(liu)電流(liu)(liu)輸(shu)出(chu)型、繼(ji)電器接點(dian)輸(shu)出(chu)型、直(zhi)流(liu)(liu)電壓輸(shu)出(chu)型）。所有類型均(jun)有高或低(di)(di)故障報警模式和(he)(he)(he)可(ke)選(xuan)擇的儀表開關(guan)靈敏度。
產品特(te)點
●不(bu)需(xu)調校：由于音叉物位開關的(de)檢測不(bu)受被測介質電(dian)參(can)數及密度(du)的(de)影響，所以(yi)無論測量何種介質都不(bu)需(xu)要現場調校；
●免于維(wei)(wei)護(hu)：由(you)于音叉物位開關(guan)的(de)檢測(ce)過程由(you)電子電路完成，無活動(dong)部(bu)件，所以一經安裝投(tou)入使(shi)用便不需要維(wei)(wei)護(hu)；
●適(shi)應(ying)性強：被(bei)測介質不同的電參數、密度對測量均不產生影響，結(jie)垢(gou)、攪動、湍流、氣泡、振(zhen)動、中等粘度、高溫(wen)、
高(gao)壓等(deng)惡(e)劣條件對檢測也(ye)無影響。
技術參數
1、技術參數
●介(jie)質溫(wen)度范圍：-20℃～150℃；
●環境溫度：-20℃～80℃；
●環境濕度：≤95%RH；
●被測介質：液體、粉末或(huo)顆粒狀固(gu)體；
●被(bei)測(ce)介(jie)質(zhi)密度：固體≥0.1g/cm3 液體≥0.7g/cm3；
●被(bei)測(ce)固體顆(ke)粒(li)尺寸：≤10mm；
●*大液體(ti)粘度：＜1000mm2/s；
●被測介質安息角：≥200；
●壓(ya)力(li)范圍(wei)：≤4MPa；
●殼體(ti)材料：壓鑄鋁合金(jin)；
●叉(cha)體材料：1Cr18Ni9Ti；
●防爆(bao)等級：DIIBT4；
●外殼防護等級：IP65；
●連接(jie)方式：G1”螺紋；
●法蘭（用戶選定）。
2、電氣參數(shu)
●供(gong)電電壓：DC24V；AC220V 50HZ；
●輸(shu)出(chu)信(xin)號(hao)：繼電器輸(shu)出(chu)：8A 220V AC 3A 24V DC；
●電源功耗：≤2W ；
●音叉振動(dong)頻(pin)率(lv)：300±50Hz；
●環境振動等級：V.L.4加速度不大于1g ；
●開關信號(hao)動作時間：1-60S。
產(chan)品選型(xing)

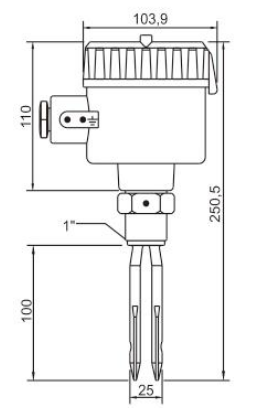

一、外形尺寸圖

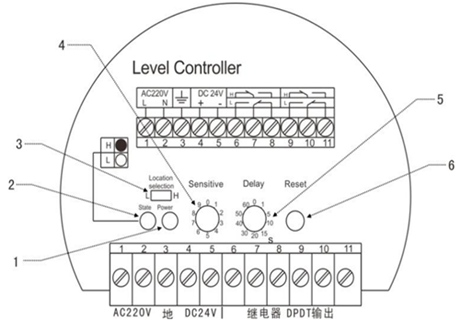

二、電氣連接
儀(yi)表接(jie)線見圖(tu)所示，儀(yi)表接(jie)線端的1、2為AC220V，3為大地，4、5為DC24V。6、7、8、9、10、11為兩組繼電器輸出。
1、電源指示燈
2、動作狀態指示燈
3、上限、下限報警設置開關
4、靈敏度調節
5、動作釋放延遲調節
6、復位按鍵
紅燈-電源指示 綠燈-叉體狀態指示
三、調(diao)試
●當限位報(bao)警(jing)選擇L,叉(cha)體振(zhen)(zhen)動以綠燈滅指示，接線端(duan)子6和(he)(he)(he)(he)(he)(he)7，9和(he)(he)(he)(he)(he)(he)10為(wei)常閉，7和(he)(he)(he)(he)(he)(he)8，10和(he)(he)(he)(he)(he)(he)11為(wei)常開，物體碰(peng)到叉(cha)體時叉(cha)體停(ting)振(zhen)(zhen)，綠燈亮(liang)，繼(ji)電(dian)器觸點翻轉(zhuan)6和(he)(he)(he)(he)(he)(he)7，9和(he)(he)(he)(he)(he)(he)10斷開，7和(he)(he)(he)(he)(he)(he)8，10和(he)(he)(he)(he)(he)(he)11閉合。調整延時旋鈕報(bao)警(jing)釋(shi)放延遲1-60秒(miao)。
●限位報(bao)警選擇處于(yu)H狀(zhuang)態(tai)，叉體振(zhen)動綠(lv)燈亮為指示(shi)，接線端(duan)子6和(he)(he)7,9和(he)(he)10為常開(kai)(kai)，7和(he)(he)8，10和(he)(he)11為常閉(bi)，物體碰到(dao)叉體時，綠(lv)燈滅(mie)，繼電器翻轉6和(he)(he)7，9和(he)(he)10閉(bi)合，7和(he)(he)8，10和(he)(he)11斷開(kai)(kai)。調整延(yan)時旋鈕報(bao)警釋放延(yan)遲(chi)1—60秒。
●一般情(qing)況下將狀態調在L段(duan)即可，以選擇繼電器輸出(chu)端子(zi)實現上下限報警。
●靈(ling)敏度(du)調整(zheng)：根(gen)據介質的密度(du)調整(zheng)，密度(du)越低靈(ling)敏度(du)應(ying)調整(zheng)越高。
●現場振動比(bi)較強(qiang)烈的情(qing)況下(xia)造成的誤報可將靈敏度適當降低(di)來解決。
●當狀態(tai)(tai)指(zhi)(zhi)示(shi)選擇(ze)好后，按說明接線，確(que)認(ren)(ren)無誤后，接通電源，用手(shou)輕(qing)觸音叉端(duan)面模擬(ni)有物料時，狀態(tai)(tai)指(zhi)(zhi)示(shi)燈應變換狀態(tai)(tai)，手(shou)離(li)開(kai)后狀態(tai)(tai)指(zhi)(zhi)示(shi)應復原(yuan)。如(ru)此(ci)反復幾次，確(que)認(ren)(ren)工作正常(chang)后方可準備在現場安裝。
