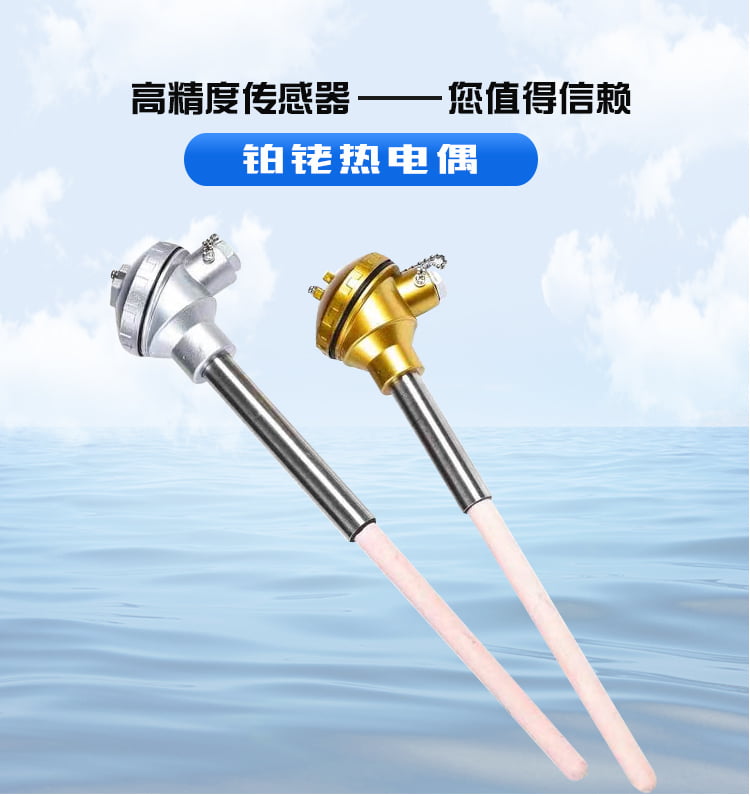

鉑銠熱電偶
一、儀(yi)表概述：
鉑(bo)(bo)銠(lao)(lao)(lao)熱電偶(ou)又稱高溫貴金屬熱電偶(ou)，鉑(bo)(bo)銠(lao)(lao)(lao)有單鉑(bo)(bo)銠(lao)(lao)(lao)（鉑(bo)(bo)銠(lao)(lao)(lao)10-鉑(bo)(bo)銠(lao)(lao)(lao)）和雙鉑(bo)(bo)銠(lao)(lao)(lao)（鉑(bo)(bo)銠(lao)(lao)(lao)30-鉑(bo)(bo)銠(lao)(lao)(lao)6） 之分，它們作為溫度測量傳(chuan)感器,通常與溫度變送器、調節器及(ji)(ji)顯示儀表(biao)等配套使(shi)用,組成過程(cheng)控制(zhi)系(xi)統，用以直接測量或控制(zhi)各(ge)種生產(chan)過程(cheng)中0-1800℃范(fan)圍(wei)內的流體、蒸汽和氣(qi)體介質以及(ji)(ji)固(gu)體表(biao)面等溫度。
二、測量原理：
鉑銠(lao)熱(re)電偶是由兩(liang)種(zhong)不(bu)同成(cheng)分的(de)導(dao)體兩(liang)端(duan)接(jie)(jie)合成(cheng)回路時(shi),當(dang)兩(liang)接(jie)(jie)合點溫度不(bu)同時(shi)，就(jiu)會在回路內產(chan)(chan)生熱(re)電流。如果熱(re)電偶的(de)工作端(duan)與參比端(duan)存在有溫差時(shi)，顯示(shi)儀表將會批示(shi)出熱(re)電偶產(chan)(chan)生的(de)熱(re)電勢所對應的(de)溫度值(zhi)。
熱(re)電(dian)偶的(de)(de)熱(re)電(dian)動熱(re)將隨著測量(liang)端溫度(du)升高(gao)而(er)增長，它的(de)(de)大小(xiao)只與(yu)熱(re)電(dian)偶材料和兩端的(de)(de)溫度(du)有(you)關、與(yu)熱(re)電(dian)極(ji)的(de)(de)長度(du)、直徑無關。各種的(de)(de)外形常(chang)因需要而(er)極(ji)不相同，但是它們的(de)(de)基本(ben)結構(gou)卻(que)大致相同，通常(chang)由熱(re)電(dian)極(ji)、絕緣套保護管(guan)和接(jie)線(xian)盒等主(zhu)要成分組成。
三、適用場合：
熱電偶(ou)采(cai)用貴金(jin)屬高純鉑(bo)金(jin)為(wei)負(fu)極，鉑(bo)銠合(he)金(jin)為(wei)正極，適用于各種生產(chan)過(guo)程中(zhong)高溫(wen)場(chang)合(he)，**應用于粉(fen)未冶金(jin)，燒結(jie)光亮爐，真空爐，冶煉爐，玻(bo)璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫(wen)。
四(si)、優缺點(dian)及選(xuan)擇：
鉑銠在(zai)熱(re)電偶系列中(zhong)具(ju)有準確度高(gao)，穩定性(xing)好，測(ce)溫(wen)(wen)溫(wen)(wen)區(qu)寬，使用(yong)壽命長，測(ce)溫(wen)(wen)上限高(gao)等(deng)優(you)點(dian)。適用(yong)于氧(yang)化性(xing)和惰性(xing)氣(qi)氛(fen)中(zhong)，也可(ke)短期(qi)用(yong)于真空中(zhong)，但不(bu)適用(yong)于還原性(xing)氣(qi)氛(fen)或含有金(jin)屬(shu)或非金(jin)屬(shu)蒸氣(qi)氣(qi)氛(fen)中(zhong)。熱(re)電偶一個明顯(xian)的優(you)點(dian)是不(bu)需用(yong)補償導線進行補償，因(yin)為在(zai)0~50℃范圍(wei)內熱(re)電勢小于3μV。
缺點(dian):鉑(bo)銠不足(zu)之處是(shi)熱電(dian)(dian)勢，熱電(dian)(dian)勢率較小，靈敏讀低，高溫下機械強度下降，對污(wu)染非(fei)常敏感，貴(gui)金屬(shu)材(cai)料昂貴(gui)，因(yin)而一次性投資較大(da)。
的(de)選(xuan)擇：測量的(de)溫度正(zheng)常在(zai)1000~1300℃時建議使(shi)用(yong)單（鉑銠(lao)10-鉑），測量的(de)溫度正(zheng)常在(zai)1200~1600℃時建議使(shi)用(yong)雙(shuang)（鉑銠(lao)30-鉑銠(lao)6），這樣(yang)在(zai)所使(shi)用(yong)的(de)溫度范(fan)圍內才能保證的(de)使(shi)用(yong)壽命。
五、技術指標：
1、測溫范圍： 0~1800℃；
2、測溫(wen)精度：< ± 0.5% t；
3、時間常(chang)數：≤180s；
4、絕緣電阻：5MΩ （20℃ 時）；

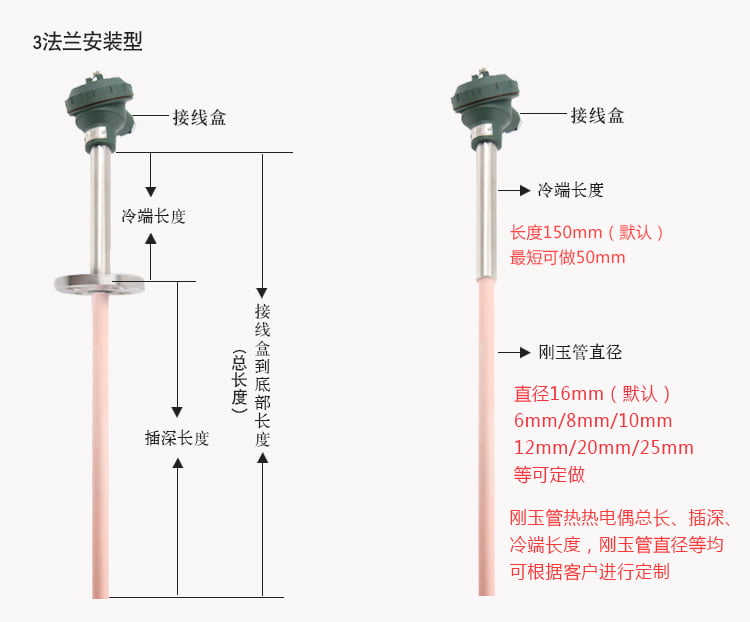

5、規格尺寸：500，750，1000，1200（mm）。
六、使用溫度：
1、的(de)使用溫(wen)度(du)為(wei)-200~1300℃。具有線性(xing)(xing)(xing)度(du)好，熱(re)電(dian)動勢(shi)較大，靈敏度(du)較高，穩定性(xing)(xing)(xing)和均(jun)勻性(xing)(xing)(xing)較好，抗氧(yang)化性(xing)(xing)(xing)能(neng)強，價格便(bian)宜，不(bu)受(shou)短程有序化影響等優點,其綜合性(xing)(xing)(xing)能(neng)優于K型(xing)(xing)熱(re)電(dian)偶,是一種很有發展(zhan)前途的(de)熱(re)電(dian)偶.N型(xing)(xing)熱(re)電(dian)偶不(bu)能(neng)直接(jie)在高溫(wen)下(xia)用于硫，還原(yuan)性(xing)(xing)(xing)或還原(yuan)，氧(yang)化交替的(de)氣氛中和真空中。
2、故(gu)不能用(yong)(yong)EN和(he)TN來替(ti)換。鐵-康銅熱電偶的(de)覆蓋(gai)測量(liang)溫(wen)區為(wei)-200~1200℃，但通常使(shi)用(yong)(yong)的(de)溫(wen)度(du)范(fan)圍為(wei)0~750℃J型(xing)熱電偶具有線性度(du)好，熱電動勢較(jiao)大，靈敏(min)度(du)較(jiao)高(gao)(gao)，穩定(ding)性和(he)均勻性較(jiao)好，價(jia)格便(bian)宜等優點,廣為(wei)用(yong)(yong)戶所采(cai)用(yong)(yong)。可(ke)用(yong)(yong)于(yu)真空，氧化，還原和(he)惰性氣氛中，但正極鐵在高(gao)(gao)溫(wen)下氧化較(jiao)快，故(gu)使(shi)用(yong)(yong)溫(wen)度(du)受到(dao)限制，也不能直接(jie)無保護地在高(gao)(gao)溫(wen)下用(yong)(yong)于(yu)硫化氣氛中。
3、含銠(lao)為10%，含鉑(bo)為90%，負極(SN)為純鉑(bo)，故俗稱單。該熱電(dian)(dian)偶(ou)長(chang)期zui高使用(yong)溫(wen)(wen)(wen)度為1300℃，短期zui高使用(yong)溫(wen)(wen)(wen)度為1600℃。S型熱電(dian)(dian)偶(ou)在熱電(dian)(dian)偶(ou)系列中具有(you)準確度高，穩定性好(hao)，測溫(wen)(wen)(wen)溫(wen)(wen)(wen)區寬，使用(yong)壽命長(chang)等(deng)優點。它的(de)(de)物理，化學性能(neng)良(liang)好(hao)，熱電(dian)(dian)勢穩定性及在高溫(wen)(wen)(wen)下抗氧化性能(neng)好(hao)，適用(yong)于(yu)氧化性和惰(duo)性氣(qi)氛中。由于(yu)具有(you)優良(liang)的(de)(de)綜合性能(neng)，符(fu)合國際(ji)使用(yong)溫(wen)(wen)(wen)標的(de)(de)，長(chang)期以來(lai)曾作(zuo)為國際(ji)溫(wen)(wen)(wen)標的(de)(de)內(nei)插(cha)儀(yi)器(qi)。
七、使用注意事項及(ji)安(an)裝要求：
1、在使用熱電(dian)偶補償導線(xian)時必須注意型號(hao)相配，極性(xing)不能接錯(cuo)，補償導線(xian)與熱電(dian)偶連接端的溫度不能超過100℃。
2、當(dang)用時間常數(shu)大的(de)熱電偶(ou)測溫或控溫時，儀表顯示的(de)溫度(du)雖然(ran)波動(dong)很(hen)小(xiao)，但實際爐(lu)溫的(de)波動(dong)可能很(hen)大。為了準確的(de)測量溫度(du)，應當(dang)選擇時間常數(shu)小(xiao)的(de)熱電偶(ou)。
3、按照儀(yi)(yi)表(biao)接(jie)線圖(tu)進行正(zheng)確接(jie)線通電后，儀(yi)(yi)表(biao)先是顯(xian)示儀(yi)(yi)表(biao)的熱電偶分度號，接(jie)著顯(xian)示儀(yi)(yi)表(biao)量程范(fan)圍，再測(ce)儀(yi)(yi)表(biao)下排(pai)的數碼管顯(xian)示設(she)定溫度，儀(yi)(yi)表(biao)上排(pai)數碼管顯(xian)示測(ce)量溫度。
4、熱電偶(ou)不能安裝在被(bei)測(ce)介(jie)質很少(shao)流(liu)動的區域內，當用熱電偶(ou)測(ce)量管內氣(qi)體溫度時，必須(xu)使熱電偶(ou)逆(ni)著流(liu)速(su)方向安裝，而且充(chong)分與氣(qi)體接觸。
5、為了使熱電偶和熱電阻(zu)的測(ce)量端(duan)與(yu)被測(ce)介質之間有充分的熱交換,應(ying)合理選擇測(ce)點位(wei)置,盡量避免(mian)在閥門
6、依據中間導(dao)體定律，在熱(re)(re)電偶實(shi)際(ji)測(ce)溫應用中，常(chang)采用熱(re)(re)端焊(han)接(jie)(jie)(jie)、冷(leng)端開路的形式(shi)，冷(leng)端經(jing)連(lian)接(jie)(jie)(jie)導(dao)線與顯示儀表連(lian)接(jie)(jie)(jie)構成測(ce)溫系(xi)統。
