磁助電接點壓力表
一、磁助電接點壓力表概述
磁(ci)助(zhu)電(dian)(dian)接(jie)(jie)點壓(ya)力(li)表**應(ying)用(yong)于(yu)石油、化工(gong)、冶金、電(dian)(dian)站等(deng)工(gong)業部門或機電(dian)(dian)設 備配(pei)套中測(ce)量(liang)無爆炸(zha)危險地各(ge)種流體介質的(de)壓(ya)力(li)。通常(chang)，儀表經與(yu)相應(ying)的(de)電(dian)(dian)氣器件(如(ru)繼電(dian)(dian)器及接(jie)(jie)觸器等(deng))配(pei)套使用(yong)，即可對被測(ce)(控)壓(ya)力(li)系統實現自動控制和發信(xin)（報警)的(de)目(mu)的(de)。
磁助電(dian)接(jie)點壓(ya)力(li)表不(bu)僅具有設(she)計新穎(ying)、結構可(ke)靠、品種齊(qi)全、動作穩定(ding)性好、 適應(ying)性強的(de)(de)特點外。而且又具有測(ce)控(kong)并茂、安裝簡(jian)單、維護(hu)量小等優點，因此， 它(ta)是一般無指示、無切換差調整和無外設(she)定(ding)裝置的(de)(de)壓(ya)力(li)控(kong)制器所無可(ke)比擬的(de)(de)壓(ya)力(li)測(ce)控(kong)儀(yi)表。
二、磁(ci)助電接點壓力表結構原理
磁助電接點壓力表由測量系(xi)統、指示(shi)裝置、磁動電接點裝置、外殼、調整裝置和接線盒(插頭座)等組成。
磁助電接(jie)點壓(ya)(ya)力表的(de)(de)(de)工作(zuo)原(yuan)理是基于測(ce)量系(xi)統中(zhong)的(de)(de)(de)彈(dan)簧(huang)管在被測(ce)介質的(de)(de)(de)壓(ya)(ya)力作(zuo)用下(xia)，迫使(shi)(shi)彈(dan)簧(huang)管之(zhi)末端(duan)產生相應(ying)的(de)(de)(de)彈(dan)性變(bian)形-位(wei)移(yi)，借助拉桿(gan)經齒(chi)輪(lun)傳動(dong)(dong)機構的(de)(de)(de)傳動(dong)(dong)并予放大，由(you)固定于齒(chi)輪(lun)軸(zhou)上的(de)(de)(de)指示(shi)指針(zhen)(連同(tong)(tong)觸(chu)頭(tou))逐將(jiang)被測(ce)值在度盤上指示(shi)出來。與此同(tong)(tong)時，當其與設定指針(zhen)上的(de)(de)(de)觸(chu)頭(tou)(上限或下(xia)限)相接(jie)觸(chu)(動(dong)(dong)斷(duan)或動(dong)(dong)合)的(de)(de)(de)瞬時，致使(shi)(shi)控(kong)制(zhi)系(xi)統中(zhong)的(de)(de)(de)電路得(de)以(yi)斷(duan)開或接(jie)通(tong)，以(yi)達到自(zi)動(dong)(dong)控(kong)制(zhi)和發信報警的(de)(de)(de)目的(de)(de)(de)。

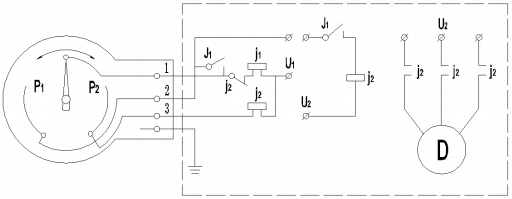

三、電氣線路連接示意圖

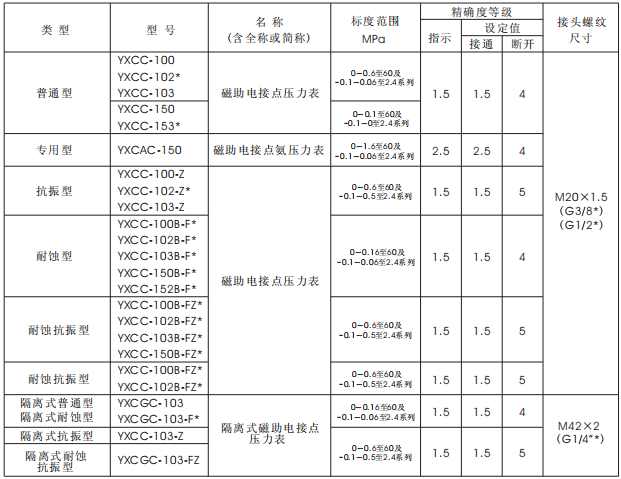

四、主要技術指標
