質量流量計
一、質(zhi)量流量計產品概述
質量(liang)流(liu)量(liang)計(ji)是一種新(xin)型(xing)流(liu)量(liang)測(ce)量(liang)儀表，在石油、石化、化工、船(chuan)舶、制(zhi)藥、市政、造紙、食品和(he)能源(yuan)等行業(ye)(ye)的工藝(yi)過(guo)程檢(jian)測(ce)和(he)貿易(yi)交接計(ji)量(liang)中獲得了**的應用(yong)，業(ye)(ye)已受到(dao)國內外流(liu)量(liang)研究界的高度重視和(he)廣(guang)大用(yong)戶的歡迎。
質量流量傳(chuan)感器與變送(song)器配合使用，可提供準確的瞬時流量、累積總(zong)量，并可實(shi)時監測密度與溫度。
二、質(zhi)量流量計系統組成
1、系(xi)統組(zu)成(cheng)

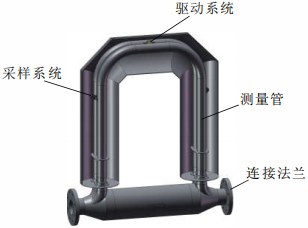

質量流量計傳感(gan)器主要(yao)由連接法蘭、測(ce)量管、驅(qu)動系統及采樣(yang)系統等部分(fen)構成。

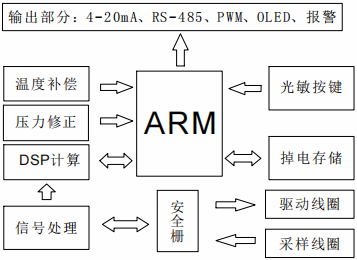

變送器是由 、 為(wei)核心(xin)的(de)(de)智(zhi)能(neng)測量(liang)(liang)控(kong)制系統(tong)組(zu)成(cheng)，以實現對質量(liang)(liang)流量(liang)(liang)、密度(du)(du)及(ji)溫度(du)(du)的(de)(de)精(jing)確測量(liang)(liang)
三、質量流量計工作原理
1、質(zhi)(zhi)量(liang)(liang)流(liu)(liu)量(liang)(liang)計(ji)基(ji)于科(ke)里奧(ao)利原理(li)，利用安裝在(zai)測(ce)(ce)(ce)量(liang)(liang)管(guan)(guan)上的(de)(de)(de)(de)磁鐵和線圈組件，在(zai)交變(bian)(bian)電流(liu)(liu)的(de)(de)(de)(de)作用下，使測(ce)(ce)(ce)量(liang)(liang)管(guan)(guan)以某個固定的(de)(de)(de)(de)頻(pin)率(lv)作往復(fu)周期(qi)振(zhen)(zhen)動(dong)。當工業(ye)過程流(liu)(liu)體(ti)(ti)(ti)介質(zhi)(zhi)流(liu)(liu)經(jing)測(ce)(ce)(ce)量(liang)(liang)管(guan)(guan)時(shi)，就會產(chan)生(sheng)科(ke)氏力(li)效應，兩(liang)(liang)根(gen)測(ce)(ce)(ce)量(liang)(liang)管(guan)(guan)發(fa)生(sheng)扭轉(zhuan)振(zhen)(zhen)動(dong)，這(zhe)時(shi)，安裝在(zai)測(ce)(ce)(ce)量(liang)(liang)管(guan)(guan)兩(liang)(liang)端的(de)(de)(de)(de)檢測(ce)(ce)(ce)線圈將(jiang)產(chan)生(sheng)相(xiang)位(wei)不同的(de)(de)(de)(de)兩(liang)(liang)個信號(hao)，其(qi)相(xiang)位(wei)差(cha)與(yu)流(liu)(liu)經(jing)傳感器測(ce)(ce)(ce)量(liang)(liang)管(guan)(guan)的(de)(de)(de)(de)流(liu)(liu)體(ti)(ti)(ti)質(zhi)(zhi)量(liang)(liang)成比例關(guan)系(xi)，因此，通(tong)過測(ce)(ce)(ce)量(liang)(liang)相(xiang)位(wei)差(cha)即可(ke)得到流(liu)(liu)體(ti)(ti)(ti)質(zhi)(zhi)量(liang)(liang)值。另外，測(ce)(ce)(ce)量(liang)(liang)管(guan)(guan)的(de)(de)(de)(de)振(zhen)(zhen)動(dong)頻(pin)率(lv)是由(you)測(ce)(ce)(ce)量(liang)(liang)管(guan)(guan)和管(guan)(guan)內流(liu)(liu)體(ti)(ti)(ti)的(de)(de)(de)(de)總質(zhi)(zhi)量(liang)(liang)決定，因此，當流(liu)(liu)體(ti)(ti)(ti)的(de)(de)(de)(de)密度變(bian)(bian)化(hua)時(shi)，其(qi)振(zhen)(zhen)動(dong)頻(pin)率(lv)也(ye)會發(fa)生(sheng)相(xiang)應的(de)(de)(de)(de)變(bian)(bian)化(hua)，據此就可(ke)以得到管(guan)(guan)內流(liu)(liu)體(ti)(ti)(ti)的(de)(de)(de)(de)密度值。安裝在(zai)測(ce)(ce)(ce)量(liang)(liang)管(guan)(guan)上的(de)(de)(de)(de)溫度傳感器可(ke)以實時(shi)的(de)(de)(de)(de)監測(ce)(ce)(ce)流(liu)(liu)體(ti)(ti)(ti)溫度值。
2、得(de)到測量結果后，變送(song)器一方面通過OLED顯示屏將質量累積量、密度、溫度等測量值(zhi)顯示出來，另一方面可把相關參數通過工業標準4～20mA電流、PWM脈沖或RS485接(jie)口向外輸出，便于上位機或其他(ta)二(er)次儀表讀取。
3、變(bian)送器(qi)配備光感式防爆(bao)按鍵、OLED顯示屏和LED指示燈，可實現介質測量(liang)、功能操(cao)作、查詢及工作狀態顯示。
四、質量流量計產品特點
1、可組(zu)態輸(shu)出(chu)：變送器可以(yi)通(tong)過(guo)有源(yuan)或無源(yuan)兩種方(fang)式向外部(bu)提供4～20mA電流(liu)輸(shu)出(chu)，用(yong)(yong)來代(dai)(dai)表質(zhi)量(liang)流(liu)量(liang)、體積(ji)流(liu)量(liang)、密度(du)、溫度(du)；也可以(yi)通(tong)過(guo)有源(yuan)或無源(yuan)兩種方(fang)式向外部(bu)提供0-110kHz脈沖(chong)輸(shu)出(chu)，用(yong)(yong)來代(dai)(dai)表質(zhi)量(liang)流(liu)量(liang)、體積(ji)流(liu)量(liang)。
2、標準的(de)(de)RS485接口模式：變送器(qi)采用基于MODBUS RTU通(tong)訊(xun)協議的(de)(de)RS485接口。通(tong)過(guo)數字通(tong)訊(xun)可以輸出全部(bu)的(de)(de)測量(liang)值和中間值，通(tong)過(guo)上位機通(tong)信(xin)軟件實(shi)現對(dui)數據變量(liang)的(de)(de)查看、存儲及內部(bu)參數的(de)(de)修改。
3、方便的人(ren)機接口：變(bian)送器配備光(guang)感式防爆(bao)按鍵和OLED顯示屏，現場可以通過操(cao)作按鍵完成(cheng)質量(liang)流(liu)量(liang)、體(ti)積流(liu)量(liang)、密度、溫度等(deng)變(bian)量(liang)的查詢顯示及(ji)現場零點的標定(進行以上(shang)按鍵操(cao)作無(wu)需擰開(kai)前端蓋)。
4、溫(wen)度 與壓力(li)補 償：變(bian)(bian)送 器內(nei)部電(dian)路(lu) 全部采用工業級低溫(wen)漂系列元(yuan)器件，使(shi)變(bian)(bian)送器受(shou)環境溫(wen)度的影響(xiang)較小(xiao)，保證(zheng)正(zheng)常工作溫(wen)度范(fan)圍內(nei)的測量準確性。另外，變(bian)(bian)送器內(nei)部增(zeng)加了壓力(li)影響(xiang)補償程序，用戶(hu)可手動輸入管(guan)道壓力(li)值，以便變(bian)(bian)送器進(jin)行壓力(li)補償值的計(ji)算。
5、與傳(chuan)統流量(liang)(liang)測量(liang)(liang)方式相(xiang)比，質量(liang)(liang)流量(liang)(liang)計還具有以下優勢：
（1）質量(liang)(liang)(liang)流(liu)量(liang)(liang)(liang)計能夠直接測(ce)(ce)量(liang)(liang)(liang)管道內(nei)流(liu)體(ti)的(de)質量(liang)(liang)(liang)流(liu)量(liang)(liang)(liang)，不需要(yao)經過(guo)中(zhong)(zhong)間參(can)數的(de)轉換(huan)，避免(mian)因中(zhong)(zhong)間轉換(huan)產生(sheng)的(de)測(ce)(ce)量(liang)(liang)(liang)誤差。因此(ci)，其(qi)測(ce)(ce)量(liang)(liang)(liang)準(zhun)確度高、重復性好，可以在較大(da)量(liang)(liang)(liang)程(cheng)比范圍(wei)內(nei)實現瞬時質量(liang)(liang)(liang)流(liu)量(liang)(liang)(liang)的(de)高準(zhun)確度直接測(ce)(ce)量(liang)(liang)(liang)。
（2）質(zhi)量(liang)流量(liang)計測量(liang)管(guan)振幅(fu)小，內部(bu)無(wu)活動件，因此可靠(kao)性(xing)高，使(shi)用壽命長，日常維修量(liang)小。
四、質量流量計產品安裝
1、安(an)裝位置
（1）安裝位置應遠離能引起管道機(ji)械振 動的干擾源，如工藝管線上的泵(beng)等。如果傳(chuan)(chuan)感(gan)器在同一管線上串聯(lian)使用，傳(chuan)(chuan)感(gan)器間的距(ju)離至少應大于傳(chuan)(chuan)感(gan)器外形尺(chi)寸長度的三倍，以避(bi)免由于共振而產生的相互影響。
（2）安裝位置應遠離(li)工業電(dian)磁(ci)干擾(rao)(rao)源，如大功率電(dian)動機、變壓器等，至少(shao)應保持5m以上的距離(li)，否則，傳感(gan)器中(zhong)測(ce)量(liang)管的自諧振動會受到(dao)干擾(rao)(rao)，速度傳感(gan)器檢測(ce)出來的微弱信號有可能(neng)被淹(yan)沒(mei)在電(dian)磁(ci)干擾(rao)(rao)的噪聲中(zhong)。
（3）傳感器(qi)不能安(an)裝在工藝管(guan)線的(de)膨(peng)脹節附(fu)近，以避免因(yin)溫度(du)變化引(yin)起管(guan)線的(de)伸縮(suo)和變形，從而(er)形成橫向應力，使得(de)傳感器(qi)零點發生變化，影響(xiang)測量準確(que)度(du)。
（4）安裝位置(zhi)應選取過(guo)程管(guan)(guan)線(xian)的低點，并在傳感器(qi)上、下(xia)游管(guan)(guan)道上安裝截止閥和旁路，以方便調零(ling)、日常維護并確保傳感器(qi)在不工作時(shi)也處于滿管(guan)(guan)狀態。

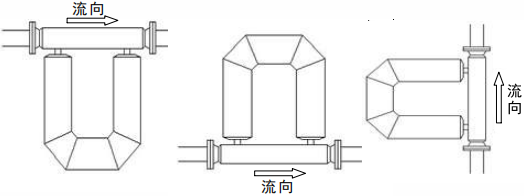

2、安裝方式
質量(liang)(liang)流(liu)量(liang)(liang)計(ji)只有在(zai)測(ce)量(liang)(liang)管內充滿(man)過程(cheng)流(liu)體時(shi)才能夠正常(chang)工作。原則上(shang)，流(liu)量(liang)(liang)計(ji)能夠以任(ren)何可使過程(cheng)流(liu)體充滿(man)測(ce)量(liang)(liang)管的(de)方(fang)式安(an)裝(zhuang)。傳感(gan)器(qi)的(de)具(ju)體安(an)裝(zhuang)方(fang)式應(ying)根據流(liu)體的(de)相別及其現場工況。
（2）若(ruo)被測(ce)(ce)流體(ti)(ti)介質是氣體(ti)(ti)，一般采用外殼朝上安(an)裝傳(chuan)感器(qi)，避免(mian)冷凝液(ye)聚積在傳(chuan)感器(qi)測(ce)(ce)量管內；
（3）若(ruo)被測流體(ti)介質是(shi)液體(ti)、固體(ti)的混合漿液時，則可將傳感器(qi)安(an)裝在(zai)垂直管道上(shang)，這可避免微粒(li)聚(ju)積在(zai)傳感器(qi)測量管內。此(ci)外(wai)，如果工藝管線需(xu)要用氣體(ti)和蒸(zheng)汽清掃，這種(zhong)安(an)裝方式也便于清掃，但這種(zhong)安(an)裝方式相較前二種(zhong)而言難于固定，且壓(ya)損較大。
