精巧型壓力變送器
一、精巧型壓力變送器概述
精巧型壓力變送器是(shi)被(bei)測(ce)介質(zhi)的(de)壓力直接作用(yong)于傳(chuan)感器的(de)膜片上(shang)（不銹(xiu)鋼或陶瓷），使膜片產生(sheng)與介質(zhi)壓力成正比的(de)微位(wei)移，使傳(chuan)感器的(de)電阻值(zhi)發生(sheng)變化，和用(yong)電子線路檢測(ce)這(zhe)一(yi)變化，并(bing)轉換輸(shu)出(chu)一(yi)個對應(ying)于這(zhe)一(yi)壓力的(de)標準測(ce)量信(xin)號。
二、精巧型壓力(li)變送器性能指標
1、測量(liang)范圍(wei)：-100kPa…0kPa～10kPa…40MPa
2、過(guo)壓：≤1.5 倍滿量(liang)程壓力或 110MPa(取(qu)*小值)
3、精度：±0.5％FS；±1.0％FS
4、工作溫度(du)：-10℃～60℃
5、供電電源：11V～28VDC
6、輸出信號：4mA～20mA DC(兩線(xian)制)；0/1V～5V DC（三(san)線(xian)制，隔爆型）
7、外殼(ke)防護(hu)：接插件型 IP65；電(dian)纜型 IP68
三、精巧型壓力變送器外形及安裝
1、外形尺寸
2、安裝
（1）變送器安裝前應注意：
安裝(zhuang)地點的壓力(li)是否會超過變送器的量程；
所測(ce)液體是否與變送(song)器(qi)的(de)結構材(cai)料相兼容；
所測液(ye)體是否會堵(du)塞變送器的(de)引壓孔。
（2）安裝方法
變(bian)送器(qi)(qi)的(de)安裝(zhuang)方向(xiang)(xiang)為(wei)垂直向(xiang)(xiang)下(xia)安裝(zhuang)。 一(yi)般情況(kuang)下(xia)，變(bian)送器(qi)(qi)應向(xiang)(xiang)上垂直于水平(ping)方向(xiang)(xiang)安裝(zhuang)。若受環(huan)境條件限(xian)制(zhi)，允許(xu)變(bian)送器(qi)(qi)*大傾斜至(zhi)與水平(ping)方向(xiang)(xiang)成30°角安裝(zhuang)。
四、電氣連接

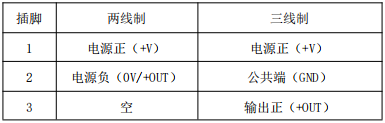

接(jie)線方(fang)法(fa)：
（1）如(ru)果變送(song)器(qi)的(de)插頭(tou)已經連(lian)接在(zai)變送(song)器(qi)本(ben)體上，若需拿(na)下插頭(tou)， 請用小(xiao)螺(luo)絲(si)刀擰松插頭(tou)頂部中心(xin)螺(luo)釘(ding)，即可(ke)將插頭(tou)從變送(song)器(qi)本(ben) 體上的(de)插座(zuo)里(li)拔(ba)出(chu)來。若想把(ba)插頭(tou)與(yu)變送(song)器(qi)本(ben)體相連(lian)接，請按 相反順序操作。（注意：變送(song)器(qi)本(ben)體的(de)插座(zuo)請用戶(hu)不要輕易擰下，更不能隨便 調(diao)節變送(song)器(qi)里(li)的(de)電位(wei)器(qi)，以免影響使用。）
（2）若想拆開插頭(tou)，以(yi)便連接導線，請(qing)首(shou)先抽(chou)掉插頭(tou)頂部(bu)中心螺(luo)釘(ding)，用(yong)(yong)小型一字(zi)螺(luo)絲刀插入插頭(tou)底部(bu)標有“lift”的一角稍用(yong)(yong)力向(xiang) 外撬，插頭(tou)芯即可和插頭(tou)外殼分(fen)離(li)。
（3）請選(xuan)用(yong)Φ4.5～Φ7mm 外(wai)徑的(de)(de)屏(ping)蔽電纜，把電纜線(xian)(xian)(xian)穿過插頭(tou)外(wai)殼 上(shang)(shang)的(de)(de)電纜孔，將相應的(de)(de)電纜 線(xian)(xian)(xian)連(lian)接到插頭(tou)芯(xin)的(de)(de)接線(xian)(xian)(xian)端子上(shang)(shang)，接線(xian)(xian)(xian)端子旁標有(you)明顯(xian)的(de)(de)編號(hao)。（注意接線(xian)(xian)(xian)可靠(kao)，避免(mian)線(xian)(xian)(xian)間(jian)出現短(duan)路。）
（4） 把電纜(lan)線稍抽(chou)緊(jin)(jin)，將插(cha)(cha)頭芯推進(jin)插(cha)(cha)頭外殼（可以(yi)聽(ting)到“咔嗒” 一聲），用手擰緊(jin)(jin)外殼上電纜(lan)緊(jin)(jin)固螺母，即完成接(jie)線。
（5）若需拆開插(cha)頭(tou)(tou)，以(yi)便拆掉導(dao)線(xian)，請(qing)首先用(yong)手擰松(song)插(cha)頭(tou)(tou)外殼上(shang)(shang)的(de) 電(dian)纜緊固螺母(mu)，使導(dao)線(xian)沒有被擠緊，然后按第(di)（2）項操(cao)作取出插(cha)頭(tou)(tou)芯，用(yong)小螺絲刀把線(xian)從接線(xian)端子上(shang)(shang)取下，抽(chou)出電(dian)纜線(xian)，再 安(an)裝(zhuang)(zhuang)好插(cha)頭(tou)(tou)芯及插(cha)頭(tou)(tou)與插(cha)座(zuo)的(de)連接。（注意(yi)：插(cha)頭(tou)(tou)重新安(an)裝(zhuang)(zhuang)于插(cha)座(zuo)時(shi)，應將插(cha)頭(tou)(tou)上(shang)(shang)的(de)矩形橡膠圈恢復(fu) 到卸下前的(de)狀態，以(yi)確保變(bian)送器的(de)防護等級。）返回
