精致型流量積算儀
一、精致型流量積算儀概述
精致型流(liu)(liu)量積算儀是以(yi)ARM微(wei)處(chu)理器(qi)為基礎(chu)與(yu)各(ge)種流(liu)(liu)量變送器(qi)、傳感器(qi)配合，針對不同流(liu)(liu)體介質(zhi)通過多(duo)種流(liu)(liu)量數(shu)學模型精確地進行流(liu)(liu)量測量計算的儀表。
精致(zhi)型流(liu)(liu)量積算儀對現場溫度、壓力(li)、流(liu)(liu)量等各種信號進行(xing)采(cai)集、顯示、控(kong)制、遠傳(chuan)、通(tong)訊(xun)、打(da)印等處理(li)，構成(cheng)數字采(cai)集系統及控(kong)制監控(kong)系統，**應用于石化、化工、冶金、電力(li)、輕工、醫(yi)藥及城市燃氣等行(xing)業的貿易結(jie)算和工廠計量管理(li)網(wang)絡(luo)。
二、精致型流量積算儀特點
1、適用流量(liang)計和流體介質范圍**。
2、流(liu)量(liang)單位自(zi)動(dong)換(huan)算(suan)，差壓(ya)式流(liu)量(liang)計(ji)的(de)流(liu)量(liang)系(xi)數自(zi)動(dong)運算(suan)。
3、自(zi)動識別蒸汽的過熱、飽和狀態。
4、應(ying)急容錯功能(neng)：溫度、壓(ya)力(li)信號(hao)異常時，使用應(ying)急參數值進行補償運(yun)算。
5、調試演算(suan)功能：支(zhi)持(chi)(chi)查看各變送器/傳感器信號原(yuan)始值；支(zhi)持(chi)(chi)查看流量計(ji)算(suan)中的中間(jian)參數(shu)如密度等(deng)。
6、審計記(ji)錄：停電記(ji)錄功能。
7、報(bao)警列表：支持記(ji)錄流量(liang)、溫度(du)、壓(ya)力、差壓(ya)/頻率/體積/質量(liang)等瞬時(shi)量(liang)或累積量(liang)報(bao)警信息。
8、累(lei)積(ji)報(bao)表(biao)：支持(chi)累(lei)積(ji)流量班(ban)報(bao)表(biao)、日報(bao)表(biao)、月報(bao)表(biao)、年報(bao)表(biao)。
9、通(tong)訊功能：標(biao)準Modbus RTU協議，支持(chi)RS485、RS232C通(tong)訊接口。
10、變送功能(neng)：支持標準(zhun)電流(liu)變送輸出，信(xin)號來源通道可選。
11、報表備(bei)份功能：支持各累(lei)積報表備(bei)份功能。
12、導(dao)入(ru)導(dao)出(chu)功(gong)(gong)能：支持儀表組態參數導(dao)入(ru)導(dao)出(chu)功(gong)(gong)能。
13、定時(shi)打(da)印(yin)功能(neng)：支持(chi)流量(liang)、溫度(du)、壓力、累積等數據進行定時(shi)打(da)印(yin)功能(neng)。
三、精致型流量積算儀技術指標
1、顯示(shi)
屏幕： 128*64點(dian)陣單色液晶顯(xian)示器（LCD）
精(jing)度： 顯示和測量精(jing)度：±0.2% F.S.
2、處理器
采用高(gao)性能的(de)ARM Cortex-M3 32位的(de)RISC內核
3、輸(shu)入功能 ;
流量(liang)通道：模擬量(liang)信號:4-20mA、0-10mA等信號；
頻率信(xin)號:Fr（范(fan)圍(wei)：0.0-5000.0HZ，低電(dian)平≤1V，高電(dian)平≥5V）
溫度通道：0-10mA、4-20mA、Pt100等信(xin)號
壓力(li)通道(dao)：0-10mA、4-20mA等信號
4、輸出功(gong)能
配電輸(shu)出(chu)：提供1組（F12）12VDC及(ji)2組（Q24、P24）24VDC傳感器電源，輸(shu)出(chu)電流單路*大30mA，其中流量電流24V配電Q24和壓力24V配電P24共(gong)地(di)
變(bian)送輸(shu)出：支持(chi)1路標準電流(liu)變(bian)送輸(shu)出（來源可選），負載能力500Ω（*大(da)）
繼電(dian)器輸(shu)出(chu)：支持(chi)2路繼電(dian)器輸(shu)出(chu)，觸點容量3A@250VAC/3A@30VDC，可組態上(shang)上(shang)限、上(shang)限、下(xia)限、下(xia)下(xia)限報警
5、通(tong)訊功能
通訊接口：提(ti)供(gong)RS232C和RS485兩種通訊接口供(gong)用戶選擇，支(zhi)持Modbus RTU協議，波特率----（1200、2400、4800、9600）
打印接(jie)口：RS232C直接(jie)連接(jie)微型打印機，波(bo)特(te)率1200
6、報表(biao)備份(fen)
報表備份和轉(zhuan)存：支持USB 1.1 、2.0 協(xie)議，支持從1G到32G的U盤進行累(lei)積報表轉(zhuan)存，兼(jian)容性強，可兼(jian)容市面(mian)上(shang)絕大多數(shu)的U盤
7、供電電源
交流供(gong)電(dian)(dian)電(dian)(dian)源：220VAC/50HZ交流電(dian)(dian)源供(gong)電(dian)(dian)
直(zhi)流供(gong)(gong)電電源(yuan)：支(zhi)持(chi)24VDC（18VDC-36VDC）直(zhi)流電源(yuan)供(gong)(gong)電；支(zhi)持(chi)12VDC（9VDC-18VDC）直(zhi)流電源(yuan)供(gong)(gong)電
8、誤差(cha)精度
時(shi)鐘誤(wu)差： ±2 秒/天(tian)
9、工作環境
環境(jing)溫度：0～50℃（避免日光直曬）
環境濕度：0～85%R.H（無(wu)凝結）
海拔高(gao)度：<2000米
10、儀表凈重
凈重(zhong)：≤1.0Kg
四、精致型流量積算儀尺寸

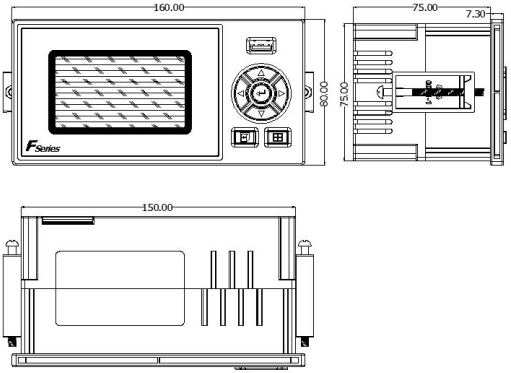

1、外(wai)形尺(chi)寸

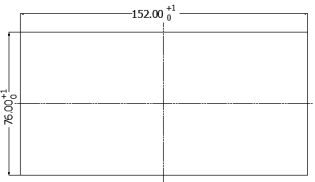

2、開孔(kong)尺寸(cun)
五、精致型流量積算儀安裝

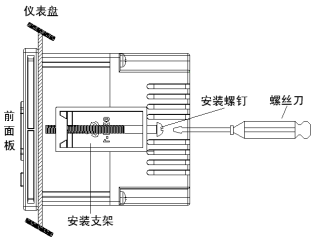

1、將儀表(biao)從(cong)安裝(zhuang)面(mian)板(ban)（請使用鋼板(ban)）前方(fang)推入安裝(zhuang)孔(kong)中(zhong)。其中(zhong)安裝(zhuang)面(mian)板(ban)厚度為（1.5~6.5）mm。
2、用儀表(biao)所帶的安裝(zhuang)(zhuang)支架如上(shang)圖所示(shi)安裝(zhuang)(zhuang)（儀表(biao)左右兩側各安裝(zhuang)(zhuang)一個支架，儀表(biao)盤安裝(zhuang)(zhuang)支架所用螺絲是M4標準螺絲）。
3、儀表表體(ti)安裝完畢后(hou)，即可(ke)進行信(xin)號線和電源(yuan)線的連接。
