側裝磁翻板液位計
一(yi)、產(chan)(chan)品(pin)概述(shu)產(chan)(chan)品(pin)概述(shu) TT-UHZ系列側裝(zhuang)磁翻板液位計(ji)產(chan)(chan)品(pin)可以做到高(gao)密封(feng)、防泄(xie)漏和在高(gao)溫、高(gao)壓(ya)、高(gao)粘度、強腐(fu)蝕性(xing)條(tiao)件下安全可靠地(di)測量(liang)液位，全過(guo)程測量(liang)無盲區、顯示醒(xing)目，讀數直觀
用戶在磁翻(fan)板液位計(ji)選型訂貨前需了解并提供的技術參數：

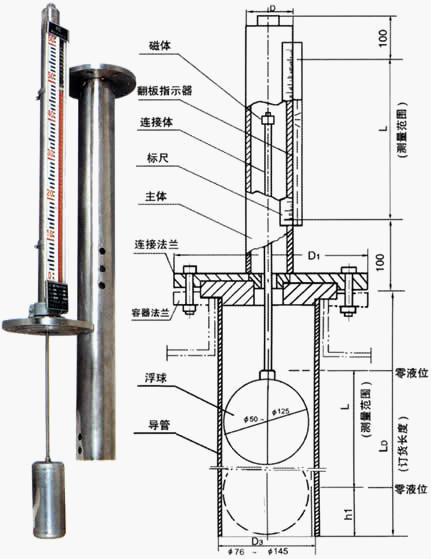

1、安裝(zhuang)方式(shi)(shi)： 側裝(zhuang)式(shi)(shi)（如圖1所示） 頂裝(zhuang)式(shi)(shi)（如圖2所示）
2、測(ce)量介(jie)質(zhi)：比如水(shui)、油、其他(ta)化工溶劑(ji)及液體原料
3、材質要求：比如304不(bu)銹(xiu)鋼、316L不(bu)銹(xiu)鋼、不(bu)銹(xiu)鋼襯四氟,PP、PVC (如果用(yong)戶不(bu)清楚，在提供相關參(can)數后，可由我我司技術人員幫助(zhu)選擇地)
4、測量介質(zhi)溫度(du)：溫度(du)的(de)不(bu)同(tong)決定(ding)了浮(fu)子和顯示面板的(de)材料類(lei)型的(de)不(bu)同(tong)選擇。冬(dong)天溫度(du)過(guo)低時，就需要加裝電位熱或(huo)蒸汽夾套進行保溫，液位計可以測量的(de)介質(zhi)溫度(du)-20℃~500℃。
5、工(gong)(gong)作壓力(li)(li)(li)：壓力(li)(li)(li)的大小(xiao)決定了主導管的厚度及(ji)焊接等加(jia)工(gong)(gong)工(gong)(gong)藝的不同。液位計可(ke)測量的介質*高的壓力(li)(li)(li)可(ke)以(yi)達到10MPa。
6、連(lian)(lian)接方式(shi)：頂裝(zhuang)式(shi)磁(ci)翻板(ban)液(ye)位計(ji)系(xi)列產品一般(ban)情況(kuang)下是(shi)采用(yong)(yong)DN80或DN100的連(lian)(lian)接法蘭，側裝(zhuang)式(shi)磁(ci)翻板(ban)液(ye)位計(ji)采用(yong)(yong)的連(lian)(lian)接方式(shi)有(you)三種：法蘭連(lian)(lian)接（比(bi)如DN25）、卡箍連(lian)(lian)接、螺紋連(lian)(lian)接。
7、測(ce)量范(fan)圍(wei)(wei)：1.側裝式因(yin)為是通過上下兩個導管(guan)與需測(ce)量容器相連，因(yin)此其測(ce)量范(fan)圍(wei)(wei)就(jiu)是兩個導管(guan)中(zhong)心之(zhi)間的距離，簡稱中(zhong)心距。 ;
2.頂裝式(shi)因(yin)為是從(cong)頂部(bu)插入容器內部(bu)的，因(yin)此(ci)其測量范圍為容器頂部(bu)到底部(bu)之間需要測量的這(zhe)段(duan)距離。
8、遠傳輸(shu)出及(ji)報(bao)警信號：磁翻板液(ye)位計可實現遠傳4-20mA，485通(tong)訊，Modbus協議及(ji)開關量信號、報(bao)警功(gong)能。
二、側裝式磁翻板液位計(ji)工作原理(li)
以浮子內磁(ci)(ci)鋼驅動雙色(se)(se)薄片的翻(fan)(fan)轉來指示(shi)液(ye)位(wei)的一種新型(xing)儀表(biao)。磁(ci)(ci)翻(fan)(fan)板液(ye)位(wei)計的主(zhu)體內磁(ci)(ci)浮子隨(sui)液(ye)位(wei)的升降而上下運動，同時(shi)驅使主(zhu)體外指示(shi)器(qi)內的雙色(se)(se)薄片翻(fan)(fan)轉,有液(ye)位(wei)時(shi)轉示(shi)紅色(se)(se)、無液(ye)位(wei)時(shi)轉示(shi)白色(se)(se)。紅色(se)(se)和白色(se)(se)色(se)(se)帶(dai)間的界(jie)線即代表(biao)液(ye)位(wei)高度(du)。在(zai)指示(shi)器(qi)左側配有醒目(mu)的刻度(du)標尺。從而使液(ye)位(wei)的指示(shi)顯得更(geng)加(jia)清晰
磁翻板液(ye)位計分類(lei)及適(shi)用(yong)場合
三、側裝磁翻(fan)板(ban)液位計主要技術指標:
1、量程范圍(wei)（mm）：測量范圍(wei)：300~18000mm
2、介質密(mi)度（g/cm3）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工(gong)作溫度℃：-40～350
5、工作壓(ya)力：≤2.5MPa（普通型）
; ≤10.0MPa（高壓型）
≤32.0MPa（超高壓型）
≤2.5MPa（防腐型(xing)）
6、測量精度(du)（mm）：≤±10
7、安裝(zhuang)方式(shi)：側裝(zhuang)磁(ci)翻板(ban)液位計(ji)、頂裝(zhuang)式(shi)、底(di)裝(zhuang)式(shi)
8、防護等級：IP65
9、防爆等級(ji)：ibⅡCT4（本安型）、dⅡBT4（隔(ge)爆型）
10、傳輸(shu)方式(shi)：4～20mA 或(huo) 開關量
11、接口法蘭：根據(ju)國家化工(gong)部、機(ji)械部及美制(zhi)標準，可以結合用戶的(de)需(xu)要特殊定制(zhi)。
注：當(dang)側裝式(shi)磁(ci)翻板液位計安能(neng)裝受環境影響，空(kong)間位置L1<300訂貨時應(ying)明顯提出。
