德爾塔巴流量計
一.產品概述
德爾塔巴流(liu)量計(ji)是勻速(su)管流(liu)量計(ji)的一種，屬(shu)于(yu)是運用差(cha)壓(ya)式(shi)的工作原理，插入(ru)式(shi)的安裝(zhuang)方(fang)法設計(ji)
而成的(de)一種(zhong)流(liu)量(liang)傳感器。德爾(er)塔(ta)巴流(liu)量(liang)計通過兩排(pai)引壓(ya)孔將管道從上到(dao)下（從左到(dao)右(you)）的(de)不同壓(ya)力(li)（流(liu)速(su)）
平均(jun)后形成(cheng)了(le)差(cha)壓(ya)，進而可以計算出質(zhi)量流量或體(ti)積流量。
德爾(er)塔巴流(liu)量(liang)(liang)計是眾多巴類流(liu)量(liang)(liang)計的(de)一種，根據測(ce)量(liang)(liang)管(guan)的(de)形狀、材質與開孔取壓(ya)方式(shi)的(de)不同，我公司主(zhu)要(yao)
生(sheng)產阿(a)牛(niu)巴流量傳感器(qi)、威力巴流量傳感器(qi)與德爾塔巴流量傳感器(qi)。
二、產品(pin)適用(yong)范圍(wei)：
1、 公稱直徑(jing)：25mm≤DN≤6000mm；
2、 公(gong)稱(cheng)壓力(li)：PN≤25MPa；
3、 介質溫(wen)度：t≤650℃；
4、 精(jing)度等級(ji)：0.5級(ji)，1級(ji)，1.5級(ji)。
三(san)、結(jie)構形式：
德爾塔巴流量計是檢測桿、取(qu)壓口組(zu)成，它(ta)橫穿管道內(nei)部與(yu)管軸垂(chui)直，該傳感(gan)器通過探頭（或探針）取(qu)壓，
探頭(tou)前后有兩排不均勻分布的若干個引壓(ya)(ya)孔(kong)（取(qu)壓(ya)(ya)管直徑約ф20，取(qu)壓(ya)(ya)孔(kong)低壓(ya)(ya)孔(kong)徑ф8）。在檢(jian)測桿迎流面上(shang)
設有多(duo)個總壓(ya)檢測孔，在檢測桿背流面上設有多(duo)個靜壓(ya)檢測孔，分別由總壓(ya)導(dao)壓(ya)管和靜壓(ya)導(dao)壓(ya)管引出(chu)，根據
總壓與靜壓的差壓值(zhi)，計算流經管道流量。
四(si)、德(de)爾塔巴流量計(ji)與威力巴流量的比較：
德爾塔(ta)巴流(liu)量(liang)計(ji)和威力巴流(liu)量(liang)計(ji)都是基于皮(pi)托管(guan)測速(su)原(yuan)理上發展起(qi)來的，它是通(tong)過管(guan)道(dao)的平(ping)均流(liu)速(su)及管(guan)道(dao)的
有效截(jie)面積(ji)的乘積(ji)來(lai)確定(ding)流(liu)量的。
1、探頭截面形(xing)(xing)(xing)狀(zhuang)：威力巴(ba)為子(zi)彈頭形(xing)(xing)(xing)，德(de)爾塔巴(ba)為類菱形(xing)(xing)(xing)，菱形(xing)(xing)(xing)截流(liu)能使高(gao)壓、低壓區的分界更明顯。
2、探(tan)頭桿(gan)取(qu)壓(ya)(ya)孔的(de)(de)(de)位置：威力巴(ba)的(de)(de)(de)全(quan)壓(ya)(ya)孔在(zai)(zai)桿(gan)前(qian)端(duan)，靜壓(ya)(ya)孔在(zai)(zai)桿(gan)兩側壁；德爾塔(ta)巴(ba)流(liu)量計的(de)(de)(de)全(quan)壓(ya)(ya)孔也(ye)在(zai)(zai)桿(gan)前(qian)端(duan)，但靜壓(ya)(ya)孔卻在(zai)(zai)桿(gan)的(de)(de)(de)后(hou)端(duan)，測(ce)量背壓(ya)(ya)力（負(fu)壓(ya)(ya)）。因(yin)此，在(zai)(zai)相同管徑和流(liu)速條件下，德爾塔(ta)巴(ba)探(tan)頭產生的(de)(de)(de)差(cha)壓(ya)(ya)較
威力巴探頭的要大一些，約大20%～40%。這是德爾塔巴流量計的顯著優點。

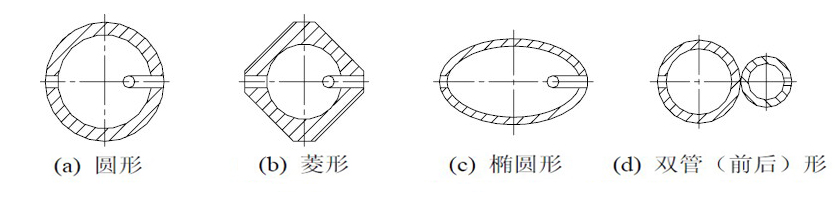

五、均速管流量計測量桿截面圖：
六、德爾塔巴流量計的類型：
 |
|
| ||||||||||||

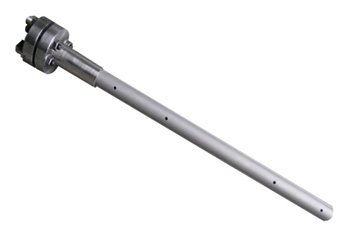

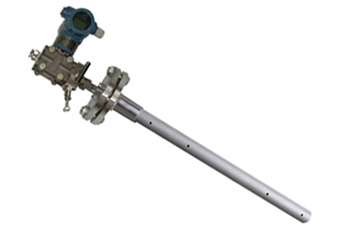

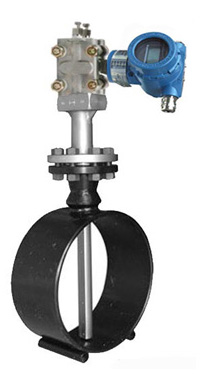

德爾塔巴流量傳感器 | 一體(ti)式德爾塔(ta)巴流量(liang)計 | 管段式德爾塔巴流量(liang)計(ji) | ||||||||||||
七.均速管流量計安裝示意圖： | ||||||||||||||
 |
|
|
| |||||||||||

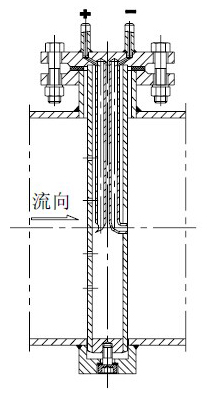

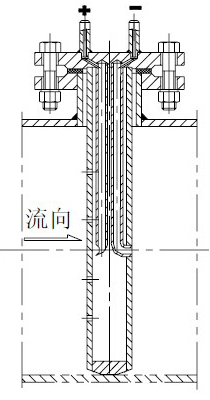

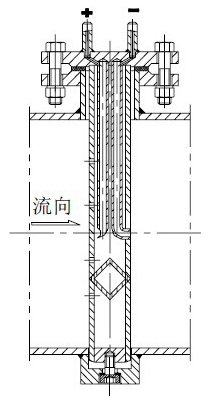

圓(yuan)形(xing)單端固定 | 圓形(xing)雙端固(gu)定 | 菱形(xing)單端固(gu)定(ding) | 菱形(xing)雙(shuang)端固定(ding) | |||||||||||
注意(yi)事項 | 圖例 | |||||||||||||

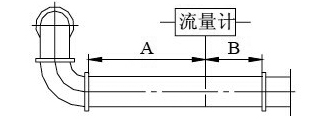

1.流(liu)量計上游有90°彎頭(tou) 保證(zheng)流量計的前直管段A≥7D，后(hou)直管段B≥3D |
| |||||||||||||
 | ||||||||||||||

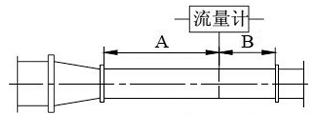

2.擴管的(de)安裝(zhuang)： 保證流量計的前直(zhi)管(guan)(guan)段A≥8D，后直(zhi)管(guan)(guan)段B≥3D |
| |||||||||||||

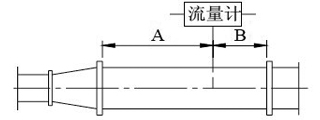

3.縮管(guan)的安裝： 保證流量計的前直管段(duan)A≥8D，后直管段(duan)B≥3D |
| |||||||||||||

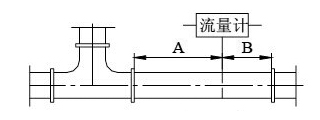

4.流量計上游同一平(ping)面有兩個90°彎頭(tou)： 保(bao)證流量(liang)計的(de)前直管段(duan)A≥9D，后(hou)直管段(duan)B≥3D |
| |||||||||||||

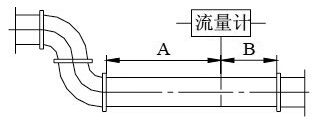

5.流量計上游不同平面有兩(liang)個90°彎頭： 保證流量計(ji)的前直管段A≥19D，后直管段B≥4D |  | |||||||||||||

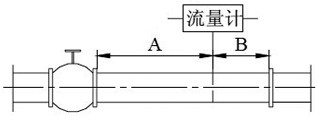

6.流量計有閥門 保證流(liu)量計(ji)的(de)前直管(guan)段(duan)A≥24D，后直管(guan)段(duan)B≥4D |
| |||||||||||||
八、德爾塔巴流量計選型表： | ||||||||||||||
| 均(jun)速管流(liu)量計 | |||||||||||||
類型 | ANB | 阿牛巴流量傳感器(qi) | ||||||||||||
HLV | 威力巴流量傳感(gan)器 | |||||||||||||
DF | 德爾塔巴流量(liang)傳(chuan)感(gan)器 | |||||||||||||
測量介(jie)質 | Q | 氣體 | ||||||||||||
Z | 蒸汽 | |||||||||||||
Y | 液體 | |||||||||||||
流體(ti)溫度 | 2 | ＜200℃ | ||||||||||||
5 | ＜500℃ | |||||||||||||
流(liu)體壓力 | 1 | ≤1.6MPA | ||||||||||||
2 | ≤4.0MPA | |||||||||||||
3 | ≤6.3MPA | |||||||||||||
4 | ≤10.0MPA | |||||||||||||
5 | ≤25.0MPA | |||||||||||||
測量(liang)桿結構 | A | 圓形單端(duan)固(gu)定 | ||||||||||||
B | 圓形(xing)雙端(duan)固定 | |||||||||||||
C | 菱型單端固定 | |||||||||||||
D | 菱型雙端固定 | |||||||||||||
E | 橢(tuo)圓形單端固定 | |||||||||||||
F | 雙(shuang)桿形(xing)單端固(gu)定 | |||||||||||||
連接(jie)方(fang)式(shi) | L | 螺紋 | ||||||||||||
D | 法蘭 | |||||||||||||
口徑 | 圓(yuan)管(guan)DN口(kou)口(kou)口(kou)mm、方(fang)管(guan)口(kou)口(kou)*口(kou)口(kou)mm | |||||||||||||
附加選項 | F | 帶(dai)可拆卸安裝球閥 | ||||||||||||
J | 帶截止閥 | |||||||||||||
L | 帶(dai)冷凝(ning)管 | |||||||||||||
S | 帶三(san)閥組 | |||||||||||||
CB | 差壓變(bian)送器 | |||||||||||||
XJ | 流量積算儀 | |||||||||||||
BC | 溫壓補償帶(dai)溫度與壓力傳感器 | |||||||||||||
