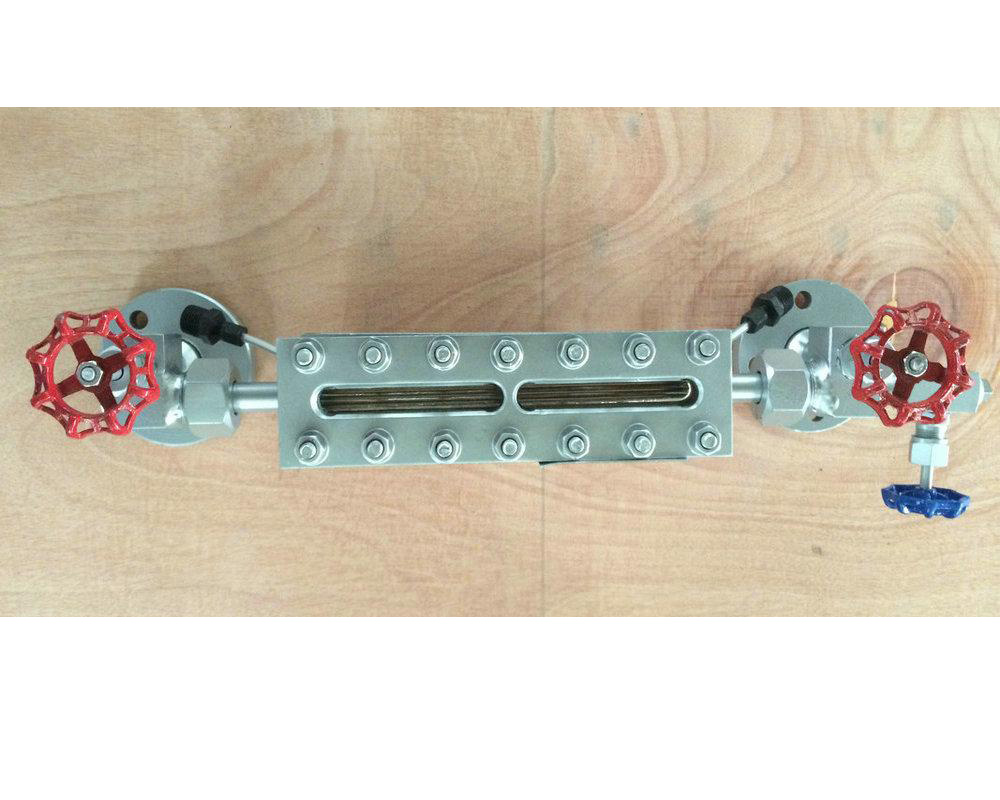

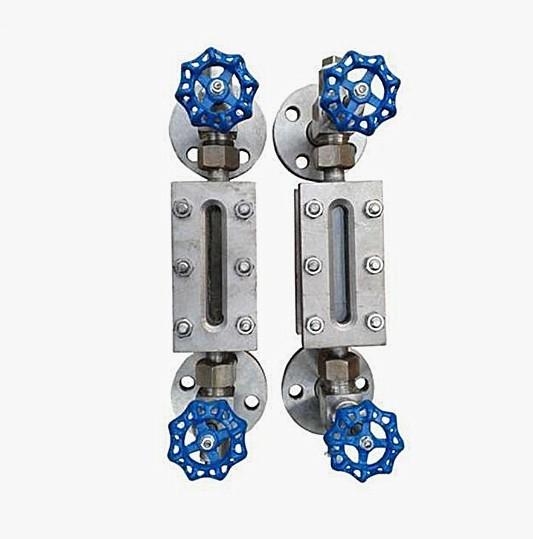

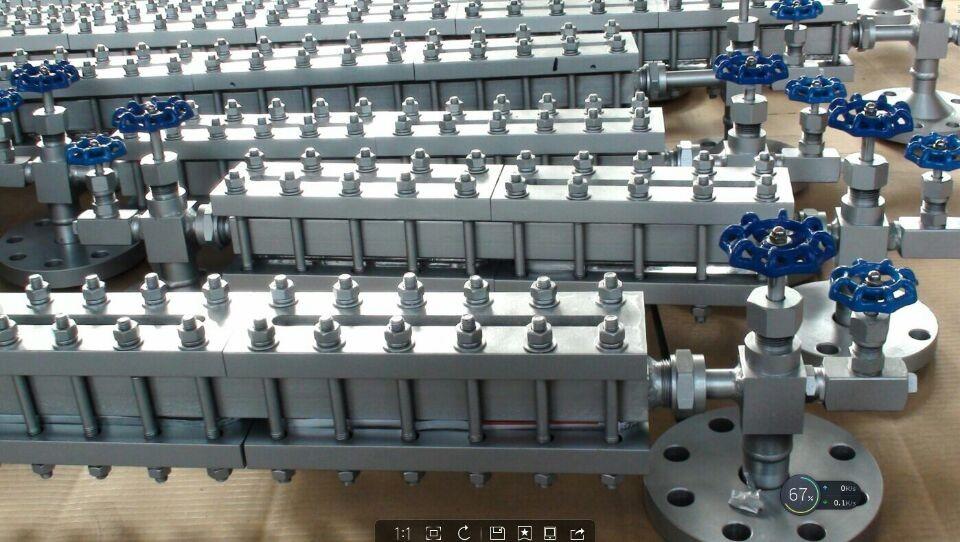

玻璃板液位計
一、儀表(biao)概述：
玻璃板液(ye)位(wei)計(ji)可用來直接指示密封容器(qi)中的液(ye)位(wei)高(gao)度(du)，具(ju)有結構簡(jian)單，直觀可靠，經久耐(nai)用等優點，但容器(qi)中的介(jie)質必須是與鋼(gang)(gang)、鋼(gang)(gang)紙及(ji)石墨壓環不起腐(fu)蝕作用的。
儀表的上(shang)下(xia)閥上(shang)裝(zhuang)有法蘭(lan)接(jie)頭，與容器連(lian)接(jie)構聯通(tong)器，透過玻璃板直接(jie)指示容器,液位，“夾套型”設有加(jia)熱或冷(leng)卻裝(zhuang)置(zhi)。該裝(zhuang)置(zhi)加(jia)熱時可用蒸氣(qi)，冷(leng)卻時可用循環(huan)水，這樣可以調節(jie)流動性(xing)能，夾套型接(jie)管尺寸ZG1/4內(nei)螺(luo)紋。
在上下閥內(nei)裝(zhuang)有鋼(gang)球(qiu)，當玻璃板因意(yi)外事故(gu)破壞時，鋼(gang)球(qiu)在容(rong)器(qi)壓力作(zuo)用(yong)下，自(zi)動密封，防止容(rong)器(qi)內(nei)的液(ye)體繼續外流。
在儀表(biao)的(de)上端針(zhen)形(xing)(xing)閥裝有阻塞(sai)(sai)螺釘，可(ke)供(gong)放(fang)氣之用，下端針(zhen)形(xing)(xing)閥也裝有阻塞(sai)(sai)螺釘。可(ke)供(gong)放(fang)空(kong)、取樣、排污、清(qing)洗。
二、測量原理：
玻(bo)(bo)璃(li)板是基于連通(tong)(tong)器(qi)原理設計的(de)，由主體構成的(de)液(ye)體通(tong)(tong)路是經(jing)接管用(yong)(yong)法(fa)蘭或錐管螺紋與被測容器(qi)連接構成連通(tong)(tong)器(qi)，透過(guo)玻(bo)(bo)璃(li)板觀察(cha)到的(de)液(ye)面(mian)與容器(qi)內(nei)的(de)液(ye)面(mian)相同即(ji)液(ye)位(wei)(wei)高度。 液(ye)位(wei)(wei)計兩端的(de)針型閥不僅起(qi)截止(zhi)閥的(de)作用(yong)(yong)，其(qi)內(nei)部的(de)鋼球具有逆止(zhi)閥的(de)功能(neng)，當液(ye)位(wei)(wei)計發生(sheng)意外破(po)損泄(xie)漏時，鋼球可在介(jie)質(zhi)壓(ya)力作用(yong)(yong)下(xia)自動關閉液(ye)體通(tong)(tong)道，防(fang)止(zhi)液(ye)體大(da)量(liang)外流起(qi)到安全保護作用(yong)(yong)。液(ye)位(wei)(wei)計改變零(ling)件的(de)材料或增加一些附屬部件即(ji)可達到防(fang)腐、保溫、防(fang)霜、照明等功能(neng)。
三、適用場合：
玻璃板(ban)液(ye)位(wei)計用來直接(jie)指示(shi)承壓容(rong)器和敞口(kou)容(rong)器中的液(ye)位(wei)高(gao)度，其(qi)特點是指示(shi)的液(ye)位(wei)無盲(mang)區，它(ta)改變了以往無盲(mang)區組(zu)合式笨重、體積大、難(nan)觀察等(deng)缺(que)陷，它(ta)完善了主體通道結(jie)構、介質(zhi)流動通暢，并增強了儀表的防粘稠，防堵塞能力，**用于石(shi)油、化工、電(dian)力、冶金(jin)等(deng)領域(yu)，特別(bie)適用重油、渣油和純氨大貯罐的液(ye)位(wei)精(jing)確指示(shi)。
四(si)、性能特點(dian)：
1、顯(xian)示(shi)清(qing)晰(xi)、無盲區、無間斷、連續(xu)指示(shi)；
2、不(bu)滲(shen)漏，不(bu)堵塞；
3、維(wei)護方便。
五、技術指標：
1、測(ce)量范圍: 300、500、800、1100、1400、1700……mm ；
2、工作壓力: 6.3MPa；
3、工作溫度: ≤200℃；
4、閥門自(zi)動封閉壓(ya)力差:0.2MPa ；
5、蒸汽夾套接頭:G1/2″外螺紋；
6、過程(cheng)連接: ZW-UWB型連接螺紋(wen):外螺紋(wen)G3/4″或M27&;times;1.5；
7、連接法蘭:HG20592～20635-97DN20～DIN）請用戶(hu)任訂(ding)貨時注(zhu)明；
8、接液材質:耐熱(re)碳素鋼；不銹(xiu)鋼。
六、液位計分類及使用(yong)范圍如下：
1、伴熱型玻(bo)璃板：主(zhu)要用于被測介質需(xu)要保溫(wen)的場合；
2、防霜(shuang)型玻璃(li)板(ban)：主要(yao)用于被測介質操作溫度為-196~0℃，玻璃(li)易結霜(shuang)的場(chang)合；
3、無盲區(qu)型玻(bo)璃板：主要(yao)用于需(xu)要(yao)連續觀測，可視范圍內不允(yun)許有盲區(qu)的場合；
4、雙(shuang)色(se)型玻(bo)璃板(ban)：主(zhu)要用于介質為無色(se)透明液(ye)體，不易觀測液(ye)位的(de)場合；
5、防紫(zi)外線型玻璃板(ban)：主要(yao)用于被測介質怕紫(zi)外線照(zhao)光的(de)場合；
6、寬液室(shi)型玻璃板：主要(yao)用于被測介質黏度比較大或者是要(yao)求儀表的(de)容積比較大的(de)場合；
7、照明型玻璃板：主(zhu)要用于夜(ye)間需要觀測的場合。
七、玻璃(li)(li)板式(shi)液位計與玻璃(li)(li)管液位計的區別：
液(ye)位(wei)計(ji)(ji)(ji)是一種常(chang)用(yong)的(de)(de)流量(liang)(liang)測量(liang)(liang)儀(yi)器，在多個行業(ye)中都有一定的(de)(de)應用(yong)。液(ye)位(wei)計(ji)(ji)(ji)的(de)(de)種類是非常(chang)多的(de)(de)，其中玻(bo)(bo)璃(li)管(guan)液(ye)位(wei)計(ji)(ji)(ji)和玻(bo)(bo)璃(li)板(ban)(ban)式(shi)液(ye)位(wei)計(ji)(ji)(ji)都是常(chang)用(yong)的(de)(de)類型，大家(jia)對于(yu)兩者之間(jian)的(de)(de)區別都了解過(guo)嗎？今(jin)天(tian)小編就來(lai)為大家(jia)具(ju)體介(jie)紹(shao)一下玻(bo)(bo)璃(li)管(guan)液(ye)位(wei)計(ji)(ji)(ji)與玻(bo)(bo)璃(li)板(ban)(ban)式(shi)液(ye)位(wei)計(ji)(ji)(ji)的(de)(de)區別吧(ba)，希望可以幫(bang)助到大家(jia)。
玻(bo)璃管式液位計：
玻(bo)璃管式(shi)液位計根(gen)據(ju)使(shi)用要求可(ke)有各種形式(shi)，要求不高的可(ke)以因陋就簡自制(zhi)，精密容器的液位可(ke)用較(jiao)平直(zhi)光滑和粗的玻(bo)璃管(使(shi)毛細現(xian)象減小)加上較(jiao)精密的游標刻度尺(chi)來讀(du)數。
在(zai)與容器(qi)連通的玻(bo)璃(li)管(guan)中安(an)有浮(fu)動(dong)磁(ci)鋼(又稱(cheng)浮(fu)子)1，在(zai)玻(bo)璃(li)管(guan)外面上下端各裝以(yi)干簧繼電(dian)器(qi)2，如這(zhe)樣(yang)，當浮(fu)子接近千簧繼電(dian)器(qi)時，繼電(dian)器(qi)產生開關動(dong)作，就可以(yi)對液(ye)位的上下限(xian)進行控(kong)制或報警。
玻璃管式液位計適用于較低壓力的(de)、敞口或密(mi)封(feng)容器液位的(de)直接(jie)指示。
玻璃(li)板式液(ye)位計：
它的結構為在厚實的鋼(gang)化玻璃板1上開以細槽，下(xia)端用(yong)金屬管2與(yu)容器被測(ce)液體相連，上端用(yong)金屬管3與(yu)容器液面上空問相連，與(yu)容器相連處裝有(you)閥(fa)4，以便操作(zuo)。
玻(bo)璃板(ban)式液(ye)位計(ji)能耐較高(gao)的壓力(li)(可(ke)達40公斤(jin)力(li)/平(ping)方厘米)，能測多種(zhong)介質的液(ye)位(如水、弱堿、氨液(ye)、各(ge)種(zhong)油品(pin)、丙(bing)銅、苯、異丙(bing)醉(zui)等(deng))，如果要(yao)測從較大(da)量程的液(ye)位，如3-4米時，可(ke)以把好幾段玻(bo)璃板(ban)連(lian)接起米，組(zu)成既有(you)較大(da)量程，又耐較高(gao)壓力(li)的玻(bo)璃板(ban)式液(ye)位計(ji)。
八、外型尺寸(cun)圖：
1.針型閥 2.本體 3.壓蓋 4.襯墊 5. 玻璃板 6.螺母 7.墊片 8.U型螺栓 9.螺柱 10.加熱夾套
反射式(shi)普通(tong)型
|

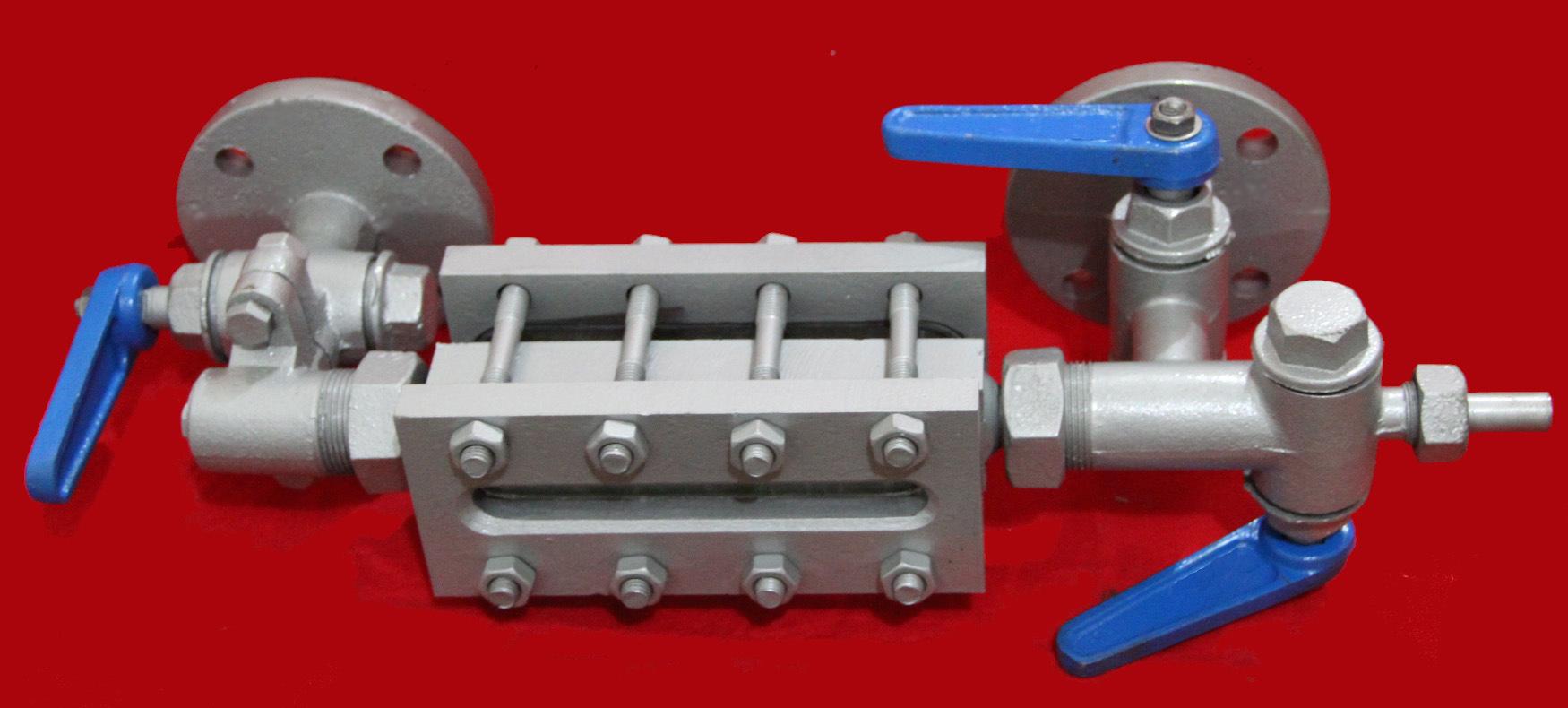

反(fan)射式夾套型(Z)
透光式(shi)普通型
透光(guang)式(shi)夾(jia)套型(Z)
九、液位(wei)計(ji)的安裝、使用與維護：
1、為了保證自(zi)動(dong)密超過計劃作用，容器內(nei)的介質(zhi)壓力(li)不(bu)得小于0.2MPa,在打開上下閥時(shi)(shi)，閥桿退出轉(zhuan)數不(bu)少于4轉(zhuan)(使鋼(gang)球封門時(shi)(shi)，不(bu)致于碰(peng)到閥桿的**)。
2、使用中的儀表(biao)應定(ding)期檢查。清洗玻璃(li)板內外壁污(wu)垢(gou)，使液(ye)位(wei)顯(xian)示清晰。
3、檢修裝配玻璃(li)板(ban)在旋緊(jin)螺(luo)栓時，要密切注意玻璃(li)板(ban)受力(li)不均而破碎。因此，螺(luo)栓須嚴(yan)格按圖示(shi)1、2、3┈┈┈10、11、12順(shun)序交叉地分多次夾緊(jin)玻璃(li)板(ban)。
十、選型一覽表：
TT-UWB | ||||||||
| 1 | 透光式，一般用于無色(se)透明的(de)液體，光線較好的(de)場合 | 基(ji)本類型 | |||||
2 | 透光式帶蒸汽夾套，用于粘稠(chou)、易(yi)凍的(de)液體介質 | |||||||
3 | 反射式，一秀般用于稍有(you)色(se)澤的液體，且(qie)光線較好的場合(he) | |||||||
4 | 反射式帶蒸汽(qi)夾套，用于(yu)粘稠、易凍的(de)液體介質 | |||||||
5 | 防霜式，用于低溫(wen)場合 | |||||||
6 | 照明式，用于(yu)光線較差(cha)的(de)場合 | |||||||
| G | 改(gai)進(jin)型，對(dui)ASD-UWB為法(fa)蘭(lan)連接 | 安裝形式 | |||||
| A | 碳鋼(gang) | 主體材質(zhi) | |||||
B | 1Cr18Ni9Ti或304SS | |||||||
|
| C | 316SS或316L | |||||
|
|
| 1 | 300mm | 4 | 1100mm | 測量范圍 | |
|
|
| 2 | 500mm | 5 | 1400mm | ||
|
|
| 3 | 800mm | 6 | 1700mm
| ||
十一、訂貨時請提供下列參(can)數：
1、型號規格(ge)；
2、被測介質(zhi)(zhi)名稱(cheng)：介質(zhi)(zhi)密(mi)度：如果不知(zhi)道密(mi)度，可(ke)以告訴我(wo)們介質(zhi)(zhi)的(de)名稱(cheng)，混合液體(ti)要知(zhi)道由哪(na)幾種液體(ti)組成；
3、儀(yi)表測(ce)量范圍：也(ye)可稱(cheng)為公稱(cheng)長度(du)，也(ye)就是兩個法蘭的中心距離(li)；
4、工(gong)作壓(ya)力：zui高承受壓(ya)力；
5、工作(zuo)溫度：測量液(ye)體的(de)zui低、zui高溫度；
6、材質(zhi)要求：接液(ye)材質(zhi)，如不知道用哪種材質(zhi)，可(ke)以向(xiang)我們(men)咨詢（一(yi)般(ban)裝液(ye)體的是什(shen)么材質(zhi)我們(men)就可(ke)以用什(shen)么材質(zhi)）；
7、是否(fou)配套供應法蘭、螺(luo)栓(shuan)、螺(luo)母、閥門、密封墊圈等配件；
8、法蘭標準(zhun)：法蘭的公(gong)稱通徑，使用zui多的法蘭是DN20或DN25；
9、特殊要求：請在訂貨(huo)前詳細注(zhu)明，如是否要帶遠傳、保溫(wen)夾套等等。
|
