螺旋雙轉子流量計
一、螺旋雙轉子流量計概述
螺(luo)旋雙(shuang)轉子流量(liang)計(ji)是用(yong)于對(dui)管道中(zhong)液體流量(liang)進(jin)行連續測量(liang)的高(gao)精(jing)度計(ji)量(liang)儀表(biao)。該(gai)流量(liang)計(ji)是引進(jin)技(ji)術(shu)制造的*新一代容積(ji)式流量(liang)計(ji)，具有無(wu)脈動、噪音(yin)極低、高(gao)精(jing)度、高(gao)可靠(kao)性、量(liang)程(cheng)范圍大、壓力損(sun)失小(xiao)、粘(zhan)(zhan)度適應性強(qiang)、能測量(liang)高(gao)溫、高(gao)粘(zhan)(zhan)度液體、標(biao)定方(fang)便、安裝簡易等諸多(duo)優點。
螺旋(xuan)雙(shuang)轉子(zi)流(liu)(liu)量(liang)計(ji)裝(zhuang)有現場指針顯示、字(zi)輪累(lei)積計(ji)數裝(zhuang)置，可(ke)以直接顯示流(liu)(liu)經管(guan)道內的(de)液體累(lei)積流(liu)(liu)量(liang)，也可(ke)以通過發信(xin)器與電子(zi)儀表或計(ji)算機連接，進行遠距(ju)離顯示。該流(liu)(liu)量(liang)計(ji)適用(yong)于石化(hua)、化(hua)工、化(hua)纖、交通、商(shang)業、食品、醫藥衛生等工業部(bu)門的(de)商(shang)業貿易計(ji)量(liang)和工程管(guan)理(li)控(kong)制。
二、螺旋雙轉子流量計原理結構

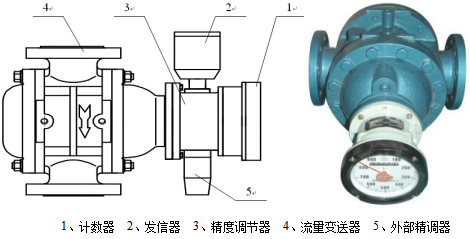

螺旋(xuan)雙轉(zhuan)子流量計由流量變送(song)器(qi)和(he)(he)計數器(qi)組(zu)成。變送(song)器(qi)的(de)主要部分是(shi)由裝(zhuang)有一對特殊齒形螺旋(xuan)轉(zhuan)子的(de)計量室和(he)(he)密封聯軸器(qi)組(zu)成。計數機(ji)構(gou)則包含減速機(ji)構(gou)、精度調節(jie)機(ji)構(gou)，計數器(qi)為字輪累(lei)積和(he)(he)電脈沖發信(xin)器(qi)等。

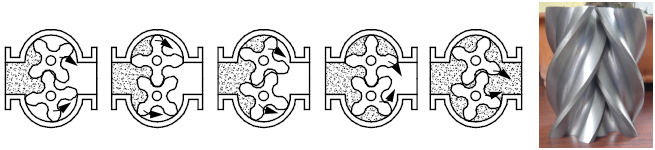

計(ji)(ji)量(liang)室(shi)內主要有(you)一對特(te)殊(shu)轉(zhuan)(zhuan)子與蓋(gai)板構(gou)(gou)成(cheng)的(de)(de)(de)(de)密(mi)封(feng)空腔(qiang)作(zuo)為流量(liang)的(de)(de)(de)(de)計(ji)(ji)量(liang)單位。轉(zhuan)(zhuan)子靠流量(liang)計(ji)(ji)進(jin)出口(kou)處(chu)(chu)的(de)(de)(de)(de)壓力差(cha)推動而旋(xuan)轉(zhuan)(zhuan)，從而不斷地把進(jin)口(kou)處(chu)(chu)的(de)(de)(de)(de)液體(ti)(ti)經密(mi)封(feng)空腔(qiang)計(ji)(ji)量(liang)后送到(dao)出口(kou)處(chu)(chu)。每轉(zhuan)(zhuan)流過的(de)(de)(de)(de)液體(ti)(ti)量(liang)是圖(tu)中密(mi)封(feng)腔(qiang)的(de)(de)(de)(de)八倍，由密(mi)封(feng)聯(lian)軸器將轉(zhuan)(zhuan)子旋(xuan)轉(zhuan)(zhuan)的(de)(de)(de)(de)總數，以及旋(xuan)轉(zhuan)(zhuan)的(de)(de)(de)(de)快慢傳(chuan)遞給計(ji)(ji)數機構(gou)(gou)，便有(you)指(zhi)針(zhen)顯示和(he)字輪累積，即可知道通過管道中液體(ti)(ti)總量(liang)。在計(ji)(ji)數機構(gou)(gou)中還可以安裝脈沖發信器，即成(cheng)了帶發信的(de)(de)(de)(de)流量(liang)計(ji)(ji)。
三、螺旋雙轉子流量計技術參數
1、準確(que)度等級(ji)：0.5級(ji)、0.2級(ji)
2、被測(ce)液體溫度℃：（環境溫度可(ke)－41℃～+60℃）；在高溫調(diao)整下加高溫散熱器可(ke)達250℃
3、重復性誤差：流(liu)量計(ji)的(de)重復性誤差不超(chao)過流(liu)量計(ji)基本誤差限**值的(de)1/3
4、法蘭標準：GB/T9113.1-2000

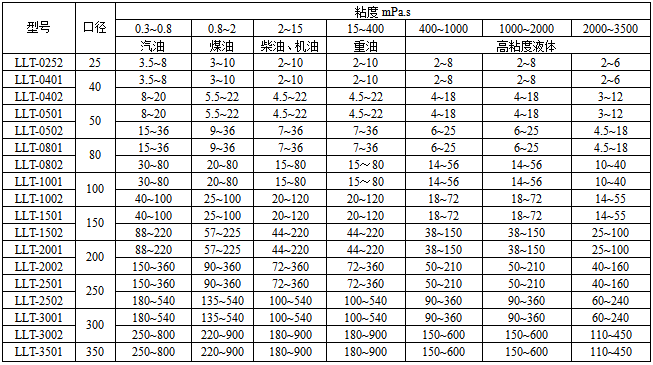

5、流量范圍m3/h（準確度0.5級）

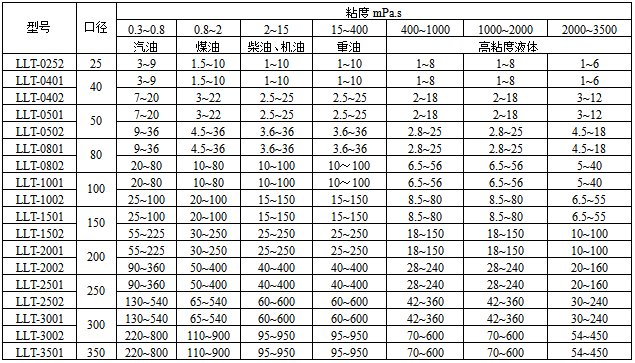

流量范圍m3/h（準(zhun)確度0.2級、0.3級）

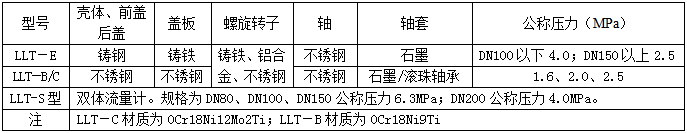

6、主要構件材料及公稱壓力
四、螺旋雙轉子流量計的安裝使用
1、流量(liang)計前應安裝過濾器，兩者殼(ke)體上箭頭指向與流動方向一致。
2、當被測液(ye)體含有氣體時，流量(liang)計前應安裝氣體分離器。
3、流量計在(zai)正確安裝(zhuang)情(qing)況下，如果不易看(kan)清讀數，可把計數器轉向180°或90°，均可。
4、新流量計在(zai)安(an)裝之前先用竹棍從出口處把齒輪推幾次，如(ru)發現不動，可以用汽(qi)油浸(jin)泡（避(bi)免出廠校驗(yan)后內存沉淀物(wu)）。
5、節流(liu)閥(fa)應安(an)裝(zhuang)在流(liu)量計進口(kou)(kou)處，開(kai)閉閥(fa)安(an)裝(zhuang)在出口(kou)(kou)處，使用開(kai)閉閥(fa)時(shi)要緩慢起動，不(bu)要突然開(kai)閥(fa)。
6、嚴禁用掃(sao)線(xian)蒸汽通過流量計。
7、在(zai)連續使用部門，流量計須加旁通管道。
8、流(liu)量計(ji)安裝(zhuang)前，管道須(xu)沖(chong)洗，沖(chong)洗時(shi)采用(yong)直管段（替(ti)代流(liu)量計(ji)位(wei)置）防止焊渣、雜物等進入(ru)流(liu)量計(ji)。
9、嚴禁用水校(xiao)驗鑄鐵、鑄鋼材質組成的流量計。
10、流(liu)量計(ji)在使用(yong)時流(liu)量大(da)小不得超(chao)過(guo)技術要(yao)求(qiu)。
五、螺旋雙轉子流量計選型型譜
