文丘里流量計
產品簡介(jie)
文(wen)(wen)丘(qiu)里(li)(li)流(liu)(liu)量(liang)(liang)計(ji)是根(gen)據文(wen)(wen)丘(qiu)里(li)(li)效應研(yan)制開發(fa)的(de)(de)一(yi)種節(jie)流(liu)(liu)式流(liu)(liu)量(liang)(liang)傳感(gan)器，是一(yi)種標(biao)(biao)(biao)(biao)準(zhun)節(jie)流(liu)(liu)裝(zhuang)置。文(wen)(wen)丘(qiu)里(li)(li)管(guan)(guan)按(an)結構(gou)分(fen)為標(biao)(biao)(biao)(biao)準(zhun)文(wen)(wen)丘(qiu)管(guan)(guan)和(he)通用文(wen)(wen)丘(qiu)里(li)(li)管(guan)(guan)。標(biao)(biao)(biao)(biao)準(zhun)（經典(dian)）文(wen)(wen)丘(qiu)里(li)(li)管(guan)(guan)按(an)其制造方法(fa)不同分(fen)為具(ju)有(you)(you)(you)粗鑄收縮段的(de)(de)標(biao)(biao)(biao)(biao)準(zhun)文(wen)(wen)丘(qiu)里(li)(li)、具(ju)有(you)(you)(you)機械加工收縮段的(de)(de)標(biao)(biao)(biao)(biao)準(zhun)文(wen)(wen)丘(qiu)里(li)(li)、具(ju)有(you)(you)(you)粗焊鐵板收縮段的(de)(de)標(biao)(biao)(biao)(biao)準(zhun)文(wen)(wen)丘(qiu)里(li)(li)。標(biao)(biao)(biao)(biao)準(zhun)文(wen)(wen)丘(qiu)里(li)(li)按(an)國(guo)標(biao)(biao)(biao)(biao)GB/T2624-2006進(jin)行(xing)設計(ji)制造，按(an)國(guo)標(biao)(biao)(biao)(biao)JJG640-94進(jin)行(xing)檢定。通用文(wen)(wen)丘(qiu)里(li)(li)系(xi)列流(liu)(liu)量(liang)(liang)傳感(gan)器除了(le)繼承了(le)標(biao)(biao)(biao)(biao)準(zhun)文(wen)(wen)丘(qiu)里(li)(li)管(guan)(guan)準(zhun)確(que)度高，重(zhong)復性好，壓損小，所需前直管(guan)(guan)道(dao)(dao)短等優(you)點，還具(ju)備(bei)自身裝(zhuang)置小，防堵(du)的(de)(de)優(you)點。可用于(yu)(yu)兩向(xiang)流(liu)(liu)，混(hun)相(xiang)流(liu)(liu)，低流(liu)(liu)速、大管(guan)(guan)徑，異(yi)形管(guan)(guan)道(dao)(dao)等復雜流(liu)(liu)量(liang)(liang)問(wen)題的(de)(de)測量(liang)(liang)。在標(biao)(biao)(biao)(biao)準(zhun)節(jie)流(liu)(liu)裝(zhuang)置中，它所要求的(de)(de)上、下游直管(guan)(guan)道(dao)(dao)*短、壓力(li)損失*小、性能穩定、維護(hu)方便。因其計(ji)算準(zhun)確(que)、能耗小，已**用于(yu)(yu)石油、化工、電力(li)、冶金行(xing)業。
產品特(te)點
●結(jie)構簡(jian)單，耐用，性能穩定；
●計(ji)算準確(que)、能耗小；
●可用于液體、氣(qi)體、蒸汽及(ji)兩相(xiang)流等各種臟污介質(zhi)；
●易安裝，維護方便；
●測量范圍寬，可根據用戶使用條件和要求進行設計；
●安裝(zhuang)(zhuang)方便，在測量管道上直接開孔(kong)將裝(zhuang)(zhuang)置(zhi)插入后固定即可；
●可(ke)適用于不規則形狀(zhuang)的管(guan)道；
●可加裝吹掃裝置，使(shi)用過程中可直接清理；
●在標準(zhun)節流裝(zhuang)置中，它所要(yao)求的上(shang)、下游直(zhi)管(guan)段(duan)*短，壓力損失*小；
●經典(dian)文丘里管流量計是(shi)按(an)國標GB/T2624設計制(zhi)造，按(an)國標JJG640檢(jian)定的標準節流裝置(zhi)，無(wu)需標定。
在標準(zhun)節流裝置(zhi)中，它所要求的上(shang)、下(xia)游直管段*短，壓(ya)力損(sun)失*小(xiao)。
技術參數
1、公稱直徑： 50mm≤DN≤3000mm ；
粗鑄(zhu)收縮段：100mm≤DN≤1600mm；
機械加工收縮段：20mm&;le;DN≤250mm；
粗(cu)焊鐵板收縮段：100mm≤DN≤3000mm；
2、節(jie)流孔徑比β：0.3&;le;β≤0.75；
粗鑄收縮段：0.3≤β≤0.75；
機械加(jia)工收縮段(duan)：0.4≤β≤0.75；
粗焊(han)鐵板收縮段(duan)：0.4≤β≤0.7；
3、雷(lei)諾數(shu)范(fan)圍(wei)： 2×105≤ReD≤2×106；
粗鑄收縮段：2×105≤ReD≤2×106；
; 機械(xie)加工收縮段：2×105≤ReD≤106；
粗焊(han)鐵板收縮段：2×105≤ReD≤2×106；
4、精度等級：0.5級、1級、1.5級、2級；
5、工作(zuo)壓力(li)：公稱壓力(li)：PN≤42Mpa；
6、介質溫度：-50℃≤t≤500℃；
7、參照標(biao)準：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004；
8、連接方式：法蘭連接、焊(han)接、螺紋。
產(chan)品選(xuan)型
結構形(xing)式

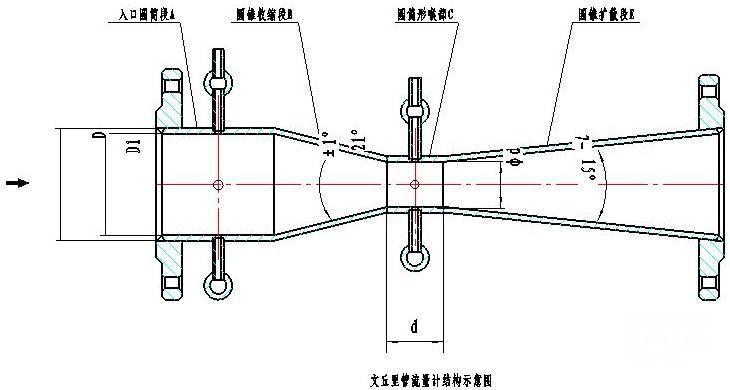

●經(jing)典文丘(qiu)里管的軸向截面見(jian)上圖。它是由入口圓(yuan)筒(tong)段(duan)A、圓(yuan)錐(zhui)收縮(suo)段(duan)B、圓(yuan)筒(tong)形喉部C、圓(yuan)錐(zhui)擴(kuo)散段(duan)E組(zu)成(cheng)。圓(yuan)筒(tong)段(duan)A的直徑為(wei)D，其(qi)長度等(deng)于D；收縮(suo)段(duan)B為(wei)圓(yuan)錐(zhui)形，并(bing)有21°±1°的夾(jia)角；喉部C為(wei)直徑d的圓(yuan)筒(tong)形，其(qi)長度等(deng)于d；擴(kuo)散段(duan)E為(wei)圓(yuan)錐(zhui)形，擴(kuo)散角7°～15°。
●經典(dian)文丘里管的收(shou)縮(suo)段分(fen)三種形式：粗鑄收(shou)縮(suo)段，機械加工(gong)收(shou)縮(suo)段，粗焊(han)鐵板收(shou)縮(suo)段。
●經典文丘里管(guan)的上(shang)游取(qu)壓(ya)(ya)(ya)口(kou)(kou)(kou)(kou)和喉部取(qu)壓(ya)(ya)(ya)口(kou)(kou)(kou)(kou)做成幾(ji)個（不(bu)少于4個）單獨的管(guan)壁取(qu)壓(ya)(ya)(ya)口(kou)(kou)(kou)(kou)形式(shi)，用(yong)均壓(ya)(ya)(ya)環(huan)把幾(ji)個單獨管(guan)壁取(qu)壓(ya)(ya)(ya)連接起來。當(dang)d≥33.3mm時，喉部取(qu)壓(ya)(ya)(ya)口(kou)(kou)(kou)(kou)的直(zhi)徑為(wei)4～10mm，上(shang)游取(qu)壓(ya)(ya)(ya)口(kou)(kou)(kou)(kou)直(zhi)徑應不(bu)大于0.1D；當(dang)d≤33.3mm時，喉部取(qu)壓(ya)(ya)(ya)口(kou)(kou)(kou)(kou)直(zhi)徑為(wei)0.1d～0.13d，上(shang)游取(qu)壓(ya)(ya)(ya)口(kou)(kou)(kou)(kou)的直(zhi)徑為(wei)0.1d～0.1D。
