渦街流量計

一、儀(yi)表概述:
渦街(jie)流(liu)量(liang)(liang)計主要用于(yu)各種行業工(gong)業管(guan)道(dao)中(zhong)氣體、液體、蒸汽介質流(liu)體的流(liu)量(liang)(liang)測量(liang)(liang)。特點(dian)是壓力損(sun)失小,量(liang)(liang)程范圍大(da),精度(du)(du)高(gao),在測量(liang)(liang)工(gong)況(kuang)體積流(liu)量(liang)(liang)時幾乎(hu)不受流(liu)體密(mi)度(du)(du)、壓力、溫(wen)度(du)(du)、粘度(du)(du)等參數(shu)的影(ying)響。無(wu)可(ke)動機械零件,因此可(ke)靠性高(gao),維護量(liang)(liang)小,儀表(biao)參數(shu)能長期穩(wen)定。
二、測量原理(li):
渦(wo)街(jie)流量計(ji)是(shi)由設計(ji)在(zai)流場中的(de)(de)旋(xuan)渦(wo)發生體(ti)、檢測(ce)探頭(tou)及(ji)相應的(de)(de)電子(zi)線路等組成。當流體(ti)流經旋(xuan)渦(wo)發生體(ti)時,它的(de)(de)兩(liang)側就形成了(le)交替變化的(de)(de)兩(liang)排(pai)旋(xuan)渦(wo),這種旋(xuan)渦(wo)被稱為(wei)卡門渦(wo)街(jie)。在(zai)卡門渦(wo)街(jie)理(li)論的(de)(de)基礎上又提出(chu)了(le)卡門渦(wo)街(jie)的(de)(de)頻率與流體(ti)的(de)(de)流速成正比,并給出(chu)了(le)頻率與流速的(de)(de)關系式:
f = St × V/d 式中(zhong):
f 渦街發生頻(pin)率(lv) (Hz)
V 旋渦發生(sheng)體兩側的平均流速(m/s )
St 斯特羅哈爾(er)系數(shu)(常數(shu))
這些交(jiao)(jiao)替變化(hua)的(de)旋渦(wo)(wo)就形(xing)成了(le)一系(xi)列(lie)交(jiao)(jiao)替變化(hua)的(de)負(fu)壓力,該壓力作(zuo)用(yong)在檢測探頭上,便產生一系(xi)列(lie)交(jiao)(jiao)變電信號(hao),經過前置(zhi)放(fang)大器(qi)轉換、整形(xing)、放(fang)大處理(li)后,輸出與旋渦(wo)(wo)同(tong)步成正(zheng)比的(de)脈沖頻率信號(hao)(或標準信號(hao))。
三、使用選(xuan)擇及應用:
1、為了使用(yong)方(fang)便,電(dian)(dian)池供(gong)電(dian)(dian)型采(cai)用(yong)微功耗****,采(cai)用(yong)鋰電(dian)(dian)池供(gong)電(dian)(dian)可不間斷運行(xing)一年以上,節(jie)省了電(dian)(dian)纜和(he)顯示儀表的采(cai)購安裝(zhuang)費(fei)用(yong),可就地顯示瞬(shun)時流量(liang)、累積流量(liang)等。
2、溫度補(bu)償一體型還帶(dai)有(you)溫度傳感器,可以直接(jie)測量(liang)(liang)出(chu)飽和蒸汽(qi)(qi)的(de)溫度并計算出(chu)壓力,從而顯示飽和蒸汽(qi)(qi)的(de)質量(liang)(liang)流量(liang)(liang)。
3、溫壓補(bu)償(chang)一體(ti)型(xing)帶(dai)有溫度、壓力傳感器,用(yong)于氣(qi)體(ti)流量測量可直接測量出氣(qi)體(ti)介質的(de)溫度和壓力,從而顯示氣(qi)體(ti)的(de)標(biao)況體(ti)積流量。
4、**應用(yong)于石油、化工、冶金、機械、造紙(zhi),以及城市管(guan)道供熱、供水(shui)、煤氣(qi)等行業的各(ge)種低黏度液體、氣(qi)體、蒸汽等單相(xiang)流(liu)體的工藝計量和(he)節能管(guan)理。
四、性(xing)能特點:
1、可在(zai)很寬的(de)流量范圍(wei)內精確測量氣體、液體和(he)蒸(zheng)汽的(de)流量而不受流體物理性質的(de)影響(xiang);
2、不受溫度、壓力的(de)影響,同時不易堵,不易卡(ka),不易結垢,耐(nai)高(gao)溫,高(gao)壓;
3、安全防(fang)爆,適用于惡劣(lie)環境(jing);
4、無(wu)可動部件(jian)、無(wu)孔洞縫隙設計,產(chan)品無(wu)磨損、耐臟污,無(wu)須機械維修,使用壽命長;
5、采用微(wei)功耗(hao)****,電(dian)(dian)池供電(dian)(dian)的現(xian)場顯示型流(liu)量(liang)計,可不斷電(dian)(dian)運行(xing)兩年以上;
6、溫壓補償(chang)一體化設計;
7、電(dian)流輸出均(jun)為電(dian)隔(ge)離型,具有良好的共模(mo)干擾抑制能力;
8、同時顯示流(liu)(liu)量值(zhi)與累計(ji)流(liu)(liu)量值(zhi),不必輪流(liu)(liu)切換;
9、采用抗振(zhen)動探頭,有效消除外(wai)界(jie)振(zhen)動影(ying)響;
10、采用分體式信號轉(zhuan)換(huan)器,電纜zui長100米;
11、量程比(bi)寬達20:1;
12、儀表整(zheng)體(ti)結構設計(ji)合理(li),動態測(ce)量范(fan)圍(wei)寬,壓力損失小;
13、表(biao)體采用(yong)不銹鋼材質,可適(shi)用(yong)于腐蝕(shi)性介質的測量;
14、現場液晶顯(xian)示,脈沖(chong)、4~20mA輸出或485通迅(xun),可(ke)與工業(ye)自動化系統(tong)連接。

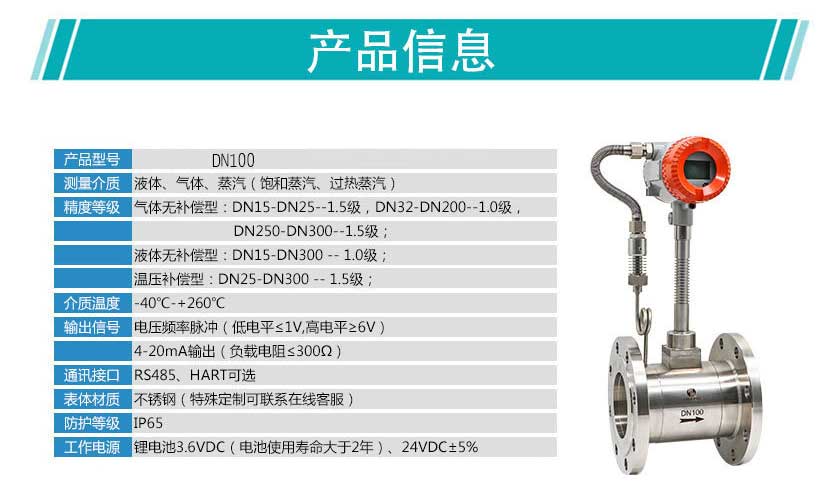

五、技術(shu)指標:
1、測量(liang)介質(zhi):液體、氣(qi)體、蒸汽(qi);
2、測量范圍:(見下(xia)表(biao));
3、公稱通(tong)徑:(見下表(biao))非標產(chan)品(pin)可根據用戶要求特殊(shu)定(ding)做;
4、溫度范圍:壓電(dian)式 -40℃ ~ 350℃ 電(dian)容(rong)式 -60℃ ~ 450℃;
5、壓(ya)力規(gui)格:PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓(ya)力規(gui)格可特殊定做;
6、范 圍(wei) 度:正常范圍(wei)1:10 擴展后范圍(wei)1:15;
7、壓力損失系數:Cd≤2.6;
8、系統測量精度:液體、氣體 示值的±1%;
蒸(zheng) 汽(qi) 示值的±1.5%;
插(cha)入式(shi) 示(shi)值的±2.5%;
9、供電電壓:傳感(gan)器(qi) +12VDC 、+24VDC(可(ke)選) 變(bian)送(song)器(qi) +24VDC;
現場顯示型(xing) 儀表自帶3.6V鋰(li)電池;
10、輸出信號(hao):傳感器(qi) 脈(mo)沖頻率(lv)信號(hao)0.1 ~ 3000Hz 低電平≤1V 高電平≥6V;
變送器 兩線制4 ~ 20mA.DC電(dian)流信號;
11、允許振(zhen)動加速度:壓電式(shi) ≤0.2g 電容(rong)式(shi) ≤1.0g;
12、環境溫度(du):傳感器:-30℃ ~ 65℃ 變送器、現場顯示:-10℃ ~ 50℃;
13、環境濕度:相對(dui)濕度5 ~ 85%;
14、大氣壓力(li):86 ~ 106Kpa;
15、信號(hao)遠傳(chuan)距離:≤500m;
16、信(xin)號(hao)線接口:內(nei)螺紋M20×1.5;
17、防(fang)爆等級(ji):( ia )ⅡCT2 — T5;
18、 防(fang)護(hu)等(deng)級:普通型 IP65 潛水型IP68;
19、儀表(biao)材質(zhi):儀表(biao)外殼采(cai)用(yong)(yong)鋁合(he)金,表(biao)體部分采(cai)用(yong)(yong)不銹鋼304材質(zhi),也(ye)可根(gen)據用(yong)(yong)戶要求采(cai)用(yong)(yong)特殊材質(zhi)。
六、安裝要求說明:
1、渦街只能(neng)單(dan)向(xiang)(xiang)測量(liang),安裝時注(zhu)意(yi)保證(zheng)介質流量(liang)方向(xiang)(xiang)與流量(liang)計箭頭所示方向(xiang)(xiang)*。
2、安裝(zhuang)方(fang)式為豎直(zhi)安裝(zhuang),介質自下(xia)而上(shang)(shang)通過流(liu)(liu)計(ji)。即將(jiang)流(liu)(liu)量計(ji)安裝(zhuang)在豎直(zhi)管道(dao)上(shang)(shang),流(liu)(liu)量方(fang)向(xiang)為自下(xia)向(xiang)上(shang)(shang)。
3、水平安(an)裝時,必須將(jiang)流量計裝在整個系統的高(gao)壓區,并保(bao)證相應的出口壓力;不要安(an)裝在管(guan)路的zui高(gao)點,因zui高(gao)點往往氣(qi)體積聚,管(guan)道非(fei)滿,出口不可直接放空。
4、測高溫(wen)流體時,盡量采用豎(shu)直安(an)裝方式;若不得不水(shui)平安(an)裝,請(qing)將流量計(ji)的變送器(qi)部分豎(shu)直向下,或水(shui)平側裝,避免溫(wen)度過(guo)高;注意安(an)裝位置處空氣(qi)流動或通風(feng)良好。

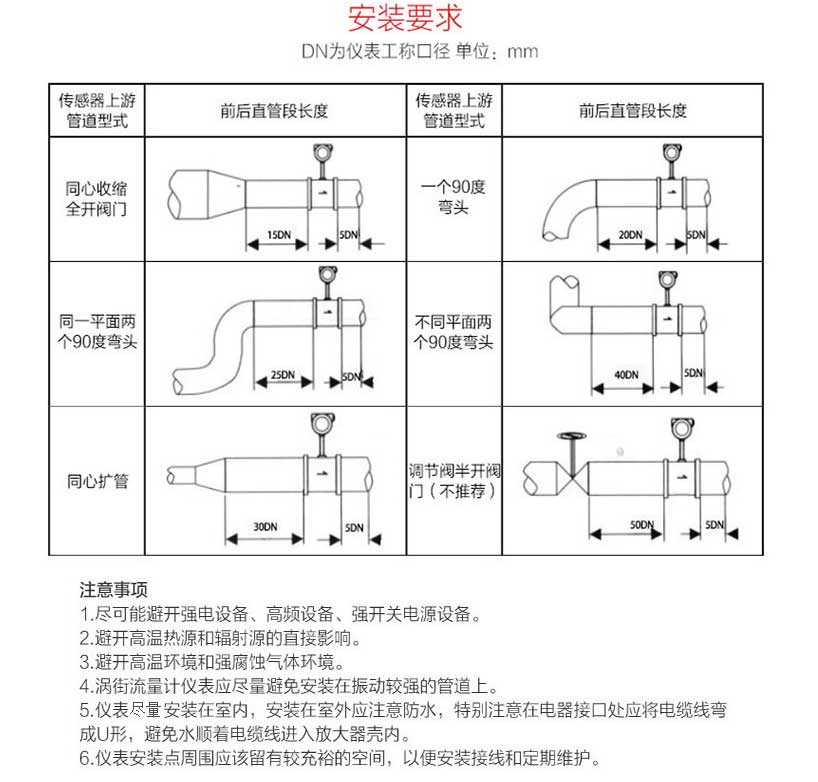

5、直(zhi)管(guan)段要求:至少保證流量計(ji)(ji)前15倍(bei)(bei)管(guan)徑(jing)(jing),流量計(ji)(ji)后(hou)5倍(bei)(bei)管(guan)徑(jing)(jing)。如(ru)流量計(ji)(ji)前有彎頭(tou),縮進,擴大(da)等(deng)干擾(rao)源,則需保證流量計(ji)(ji)前30-40倍(bei)(bei)的(de)管(guan)徑(jing)(jing),流量計(ji)(ji)后(hou)6倍(bei)(bei)管(guan)徑(jing)(jing)。流量計(ji)(ji)應安裝于調節閥,壓力或溫(wen)度傳(chuan)感器的(de)上游。
6、安裝時注意(yi)管道口徑(jing)應略大于或等于儀表的內徑(jing)。
7、使用(yong)密(mi)封(feng)(feng)圈時,注意密(mi)封(feng)(feng)圈內徑應略大(da)于或等于儀表的內徑,密(mi)封(feng)(feng)圈中心位于管道中心。
8、電纜入(ru)口密封(feng)(feng)儀表電氣連接(jie)時,必須注意(yi)進線孔的密封(feng)(feng)。必須根據儀表電纜入(ru)口型(xing)號選擇相應的密封(feng)(feng)接(jie)口(M20Χ1.5;1/2'NPT;G1/2'),并(bing)正確、緊(jin)密地安(an)裝。沒有(you)密封(feng)(feng)接(jie)頭(tou),或(huo)安(an)裝馬(ma)虎,達不到密封(feng)(feng)效果。
