插入式渦街流量計
一、儀表概(gai)述：
普通插(cha)入式渦街流(liu)(liu)(liu)量(liang)(liang)計主要用于各(ge)種行業(ye)工業(ye)管(guan)道中大(da)口(kou)徑氣體、液體、蒸汽介質流(liu)(liu)(liu)體的(de)流(liu)(liu)(liu)量(liang)(liang)測量(liang)(liang),插(cha)入式渦街流(liu)(liu)(liu)量(liang)(liang)計特點是壓(ya)力損失(shi)小,量(liang)(liang)程范圍大(da),精度高,在測量(liang)(liang)工況體積流(liu)(liu)(liu)量(liang)(liang)時幾(ji)乎不受流(liu)(liu)(liu)體密度、壓(ya)力、溫(wen)度、粘度等(deng)參(can)數的(de)影(ying)響。無可動機械(xie)零(ling)件，因此可靠性(xing)高,維護量(liang)(liang)小。儀表(biao)參(can)數能(neng)長期穩定。
二、測量原(yuan)理(li)：
普(pu)通插(cha)入(ru)式(shi)(shi)渦(wo)(wo)(wo)街流(liu)(liu)量(liang)計的渦(wo)(wo)(wo)街測(ce)量(liang)頭(tou)(tou)(tou)（即(ji)小(xiao)口徑渦(wo)(wo)(wo)街流(liu)(liu)量(liang)傳感(gan)器）是(shi)利用“卡(ka)門(men)渦(wo)(wo)(wo)街”原理研制(zhi)而(er)成(cheng).在(zai)渦(wo)(wo)(wo)街測(ce)量(liang)頭(tou)(tou)(tou)表(biao)體(ti)中,垂直(zhi)的插(cha)入(ru)一根三角柱(zhu)即(ji)旋(xuan)渦(wo)(wo)(wo)發生(sheng)體(ti),當表(biao)體(ti)中有介質流(liu)(liu)過時,則(ze)在(zai)三角柱(zhu)的兩側交(jiao)替的產生(sheng)方向相反有規則(ze)的卡(ka)門(men)渦(wo)(wo)(wo)街,其旋(xuan)渦(wo)(wo)(wo)的信號頻率(lv)是(shi)由壓電(dian)元件制(zhi)成(cheng)檢(jian)測(ce)頭(tou)(tou)(tou),檢(jian)測(ce)出(chu)來一側旋(xuan)渦(wo)(wo)(wo)的分離頻率(lv)與介質的流(liu)(liu)動速度成(cheng)正比(bi),見公式(shi)(shi) f=V*St/1-1.27d/D
式中： f-三角柱一(yi)側(ce)旋渦分離(li)頻(pin)率,（Hz）；
St-斯(si)特羅(luo)哈系常數；
V--管道(dao)內平均流速,（m/s）；
d--三角柱特(te)征(zheng)寬度,（m）；
D--測量頭(tou)內徑,（m）。
通過大量的實驗測(ce)(ce)試(shi),確(que)定(ding)渦街測(ce)(ce)量頭的儀(yi)表(biao)系數K.公式如下：
K0=f/V點
式(shi)中：K0-測量頭儀表(biao)系數,（1/m）;
V點-測量頭所在點處(chu)的速度,（m/s）.
根據流(liu)(liu)速V與(yu)管道(dao)內流(liu)(liu)量的關系,可以確定插入(ru)式(shi)渦街流(liu)(liu)量傳感器在不同管道(dao)下的儀(yi)表(biao)系數KT（1/m3）,從而確定管道(dao)內平(ping)均流(liu)(liu)速和體(ti)積流(liu)(liu)量。
三(san)、應用場合：
插(cha)入(ru)式渦街流量(liang)計(ji)**適用于石(shi)油(you)、化工、冶金、熱力、紡織、造紙等行業對過(guo)熱蒸汽、飽和(he)蒸汽、壓縮(suo)空氣(qi)(qi)和(he)一般(ban)氣(qi)(qi)體（氧氣(qi)(qi)、氮氣(qi)(qi)氫氣(qi)(qi)、天然氣(qi)(qi)、煤氣(qi)(qi)等） 、水和(he)液體（如(ru)：水、汽油(you)、酒精、苯類等）的(de)計(ji)量(liang)和(he)控制(zhi)。
四、獨特優勢：
1、采用**數控(kong)設備加工(gong)傳感器(qi)的(de)表體(ti)(ti)和(he)旋渦發生(sheng)體(ti)(ti)等，確(que)保加工(gong)精度(du)，從而(er)(er)使零部(bu)件(jian)（特別是旋渦發生(sheng)體(ti)(ti)）的(de)通用性強(qiang)(qiang)，從而(er)(er)真正做(zuo)到不會因零部(bu)件(jian)的(de)更換(huan)而(er)(er)影響(xiang)傳感器(qi)的(de)重(zhong)復性和(he)精度(du)；能產生(sheng)強(qiang)(qiang)大而(er)(er)穩定的(de)渦街信號；
2、散(san)熱(re)(re)器(qi)(qi)結(jie)構采(cai)用(yong)橫放(fang)(fang)型結(jie)構，比采(cai)用(yong)豎放(fang)(fang)型散(san)熱(re)(re)器(qi)(qi)結(jie)構的(de)流量計，更(geng)少的(de)將(jiang)熱(re)(re)量傳(chuan)遞(di)到放(fang)(fang)大(da)部(bu)分，而且散(san)熱(re)(re)面積大(da)，散(san)熱(re)(re)更(geng)快，使傳(chuan)感器(qi)(qi)的(de)可靠性更(geng)高，壽命(ming)更(geng)長；
3、通過長時(shi)間對渦街(jie)流(liu)量計進行的(de)(de)大量波形分(fen)析(xi)和頻譜分(fen)析(xi)，設(she)計出了理想(xiang)的(de)(de)探頭形狀、壁(bi)厚，高度(du)、探頭桿直徑及與之相配套的(de)(de)壓電晶體，采用**的(de)(de)數控(kong)車(che)床(chuang)進行加(jia)工(gong)，確保加(jia)工(gong)的(de)(de)同軸度(du)和光(guang)潔度(du)等精度(du)，配合特殊的(de)(de)工(gong)藝處理，從而克(ke)服渦街(jie)流(liu)量計存在的(de)(de)固有自振(zhen)蕩頻率對信號的(de)(de)影響這個通病。這是我公司在制(zhi)作渦街(jie)流(liu)量計方面的(de)(de)技術獨特優勢。
五(wu)、性能特點：
1、采(cai)用微功耗****，科技(ji)(ji)含(han)量(liang)高，性能穩定，精度高，壽命長，技(ji)(ji)術及部件均為進口(kou)。
2、結構簡單而牢固，無可動部件，可靠性(xing)高，長(chang)期(qi)運(yun)行十(shi)分可靠
3、抗震性能(neng)好，零點無漂移，有效消除外界振動影(ying)響。
4、輸(shu)出是與流量成正比的脈沖(chong)信號，無零點(dian)漂移，
5、測(ce)量范圍寬，量程(cheng)比可(ke)達10:1。
6、現場液晶顯示(shi)(shi)，同時瞬時流量(liang)顯示(shi)(shi)、累計總量(liang)顯示(shi)(shi)、百分比顯示(shi)(shi)、頻率顯示(shi)(shi)、不必(bi)輪流切換。
7、就(jiu)地按鍵設置(zhi)，方便參數調(diao)整，無需(xu)手持通訊(xun)器(qi)。
8、 壓力損失較(jiao)小(xiao)，動(dong)態測量范圍寬，運行費用(yong)低，*節能。
9、密度計(ji)算(suan)、溫(wen)度、壓力補(bu)償計(ji)算(suan)，補(bu)償計(ji)算(suan)公(gong)式在線(xian)檢驗。
10、0-5KHZpinlv輸出、4-20MA輸出或HATR通(tong)訊(xun)、Modbus協議通(tong)訊(xun)，可與(yu)工業(ye)自動化系(xi)統連(lian)接。
11、根據現場要求可將傳感器(qi)與(yu)儀表分(fen)離，實行分(fen)體控(kong)制與(yu)遠程控(kong)制。

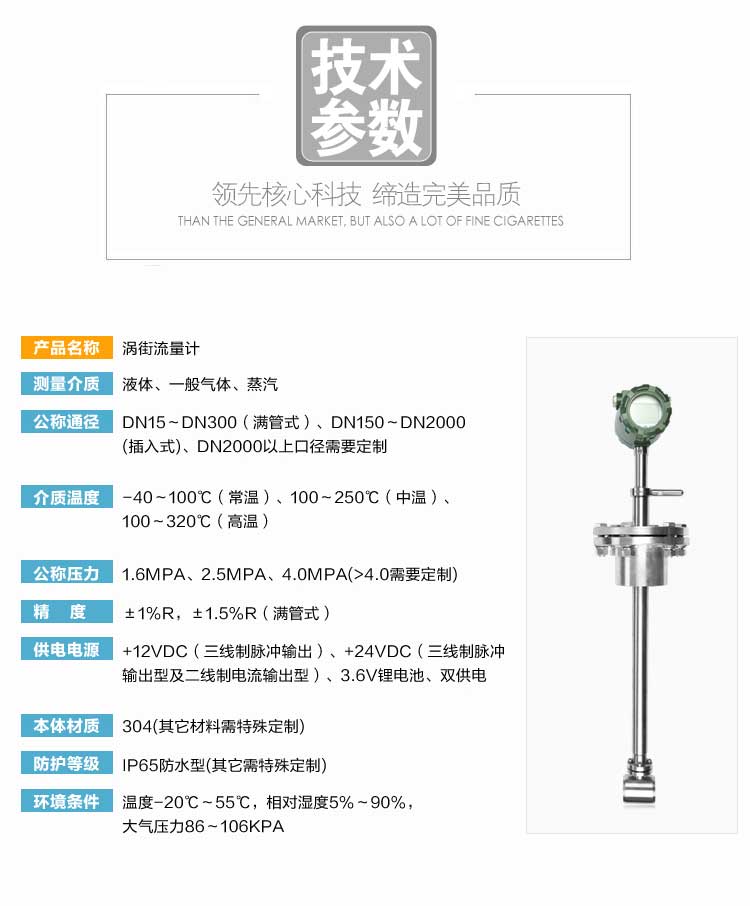

六、技術指(zhi)標：
1、公稱通徑（mm）：DN300～2200插(cha)入(ru)式）；
2、公稱壓力（MPa）：1.6-4.0；
3、介(jie)質溫度（℃）：壓(ya)電式(shi)：-40-450℃（協議(yi)訂貨）；
4、本體材料：1Cr18Ni9Ti，（其它材料協(xie)議(yi)供貨）；
5、精確度：±1%R，±1.5%R，±1FS；插入(ru)式：±2.5%R，±2.5%FS；
6、供(gong)電(dian)(dian)電(dian)(dian)壓：傳感(gan)器：+12V DC，+24V DC；變送器：+24V DC；電(dian)(dian)池供(gong)電(dian)(dian)型：3.6V電(dian)(dian)池；
7、輸出信號：方波脈沖（不包括(kuo)電(dian)池供電(dian)型(xing)）：高電(dian)平≥5V，低電(dian)平≤1V；電(dian)流：4～20mA；
8、防爆標志：本安型(xing)：ExdⅡia CT2-CT5隔爆型(xing)：ExdⅡCT2-CT5；
9、防(fang)護(hu)等級：普通型(xing)IP65；
10、環(huan)境條件：溫度(du)-20℃～55℃，相(xiang)對濕度(du)5%～90%，大氣壓力(li)86～106kPa；
11、適用介質(zhi)：氣(qi)體、液(ye)體、蒸(zheng)汽；
12、傳(chuan)輸距離傳(chuan)感器：zui長可達4km，兩線制變送器（4～20mA）：負載電(dian)阻≤750Ω。
七、安裝方法：
將渦街測(ce)量頭插(cha)入管(guan)道(dao)特定位置(zhi)，通過測(ce)量該位置(zhi)的局部流量，根(gen)據管(guan)道(dao)截(jie)面流速分布關系，計算出管(guan)道(dao)內平均流速值(zhi)。它(ta)由轉換器、插(cha)入桿(gan)組件、球閥（ 根(gen)據需求配 ）、安裝短管(guan)（ф100）、渦街測(ce)量頭等(deng)組成。
八、安裝步驟：
1、在(zai)需要安裝(zhuang)流量計(ji)的(de)管道(dao)正上方（水平管道(dao)有(you)此(ci)要求(qiu)），割開 一個(ge)略小于ф100的(de)孔，去掉(diao)毛刺；
2、將配套的一端帶有法蘭的短管放在(zai)孔的上面，保持短管與管 道垂直，焊接(jie)牢固；
3、放上墊片，插入流量(liang)計，法(fa)蘭連接(jie)，若此時有球閥(fa)，應先將球閥(fa)放在(zai)短管上連接(jie)好，再打開球閥(fa)，插入流量(liang)計；
4．保證流量計(ji)前有大(da)于15D和后(hou)有5D的直管(guan)段（D為管(guan)道內徑）。
九(jiu)、調(diao)試使用期間需要注(zhu)意的問(wen)題：
1、流量計現(xian)場安裝、維(wei)護必須(xu)遵守“有(you)防(fang)爆(bao)性氣體(ti)時(shi)勿開蓋"的警告語，并在(zai)開蓋前關(guan)掉外電源。
2、渦街流量(liang)計在室(shi)外使用時，建議加(jia)配防護罩。
3、不得(de)隨意松開流量(liang)(liang)計(ji)(ji)固(gu)定部分。壓(ya)(ya)力傳感器(qi)的保護。用(yong)(yong)戶在使用(yong)(yong)流量(liang)(liang)計(ji)(ji)時，應(ying)注意流量(liang)(liang)計(ji)(ji)的壓(ya)(ya)力過載值為壓(ya)(ya)力傳感器(qi)額定工作壓(ya)(ya)力的1.5倍（即介(jie)質zui高壓(ya)(ya)力的1.5倍）。選型應(ying)在規定的流量(liang)(liang)范(fan)圍內，防止超速(su)運行，以(yi)獲(huo)得(de)理想的準確度和保證正常使用(yong)(yong)壽命。（由于試壓(ya)(ya)、吹(chui)掃(sao)管道或排氣造成(cheng)超速(su)運轉(zhuan)，以(yi)及(ji)渦輪在反(fan)向流中運轉(zhuan)都可(ke)能導(dao)致流量(liang)(liang)計(ji)(ji)損(sun)壞）
4、渦(wo)街流量計投入運行(xing)時應緩慢開啟閥門，防止瞬間(jian)氣流沖擊而損壞渦(wo)輪。加潤滑油應按告示牌(pai)操作，加油的次數依氣質潔凈程度而定(ding)，通常每年2~3次。
5、渦街流量(liang)計(ji)運行(xing)時(shi)不允(yun)許打開后(hou)蓋或更動內(nei)部有關參(can)數，否則將影(ying)響流量(liang)計(ji)的(de)正常運行(xing)。
