一、法蘭連接型渦街流量計概述
1、應用場合
法蘭連(lian)接型渦街流量(liang)計(ji)是速度(du)式(shi)流量(liang)計(ji)的(de)一(yi)種(zhong)，**應用于石油、化工、電力、輕 工、動力供(gong)熱等行業。
2、工作(zuo)原理

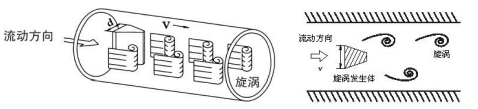

法蘭連接型渦(wo)街流(liu)量(liang)計是由(you)旋渦(wo)發(fa)生(sheng)體、檢測探頭及相應的(de)電子線路等(deng)組成(cheng)。當流(liu)體流(liu)經 旋渦(wo)發(fa)生(sheng)體時，它的(de)兩(liang)側就形(xing)成(cheng)了交(jiao)替變化的(de)兩(liang)排(pai)旋渦(wo)，這種(zhong)旋渦(wo)被稱為卡門旋 渦(wo)。斯特羅哈在(zai)卡門渦(wo)街理論(lun)的(de)基(ji)礎上(shang)又提出了卡門渦(wo)街的(de)頻率與流(liu)體的(de)流(liu)速成(cheng)正(zheng) 比，并給(gei)出了頻率與流(liu)速的(de)關系式：
f = St x V/d
式(shi)中：f：渦街發生頻率(Hz)
            V：旋(xuan)渦發生體(ti)兩(liang)側的平均(jun)流(liu)速(su)(m/s)
           St：斯特羅(luo)哈(ha)爾系數(一定(ding)雷(lei)諾數范圍內為常數)
             d：旋渦發生體避(bi)流面寬(kuan)度(m)

這些交(jiao)替(ti)變化的旋(xuan)渦(wo)就形(xing)成(cheng)了(le)一系列交(jiao)替(ti)變化的流體升力，該升力作(zuo)用在基于壓 電(dian)(dian)效應(ying)的檢(jian)測探頭上(shang)，便產(chan)生一系列交(jiao)變電(dian)(dian)荷信號，經過前置放大器轉換、整形(xing)、 放大處理(li)后，輸出與旋(xuan)渦(wo)脫落頻率(lv)相同且與流速成(cheng)正比(bi)的脈沖信號。

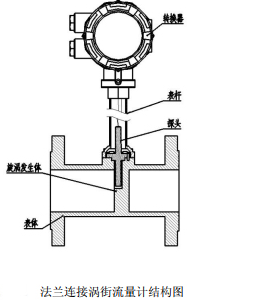

3、產品結構
法蘭連接型渦(wo)街流量計的基(ji)本結構主要是(shi)由表(biao)體(ti)、探頭、旋渦(wo)發生體(ti)、表(biao)桿和轉換器等組成。

二、法蘭連接型渦街流量計產品類型
1、脈沖(chong)輸出型

2、數字智能型

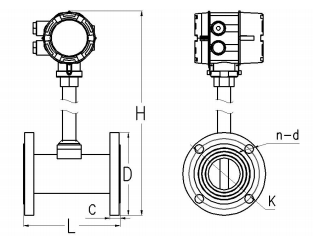

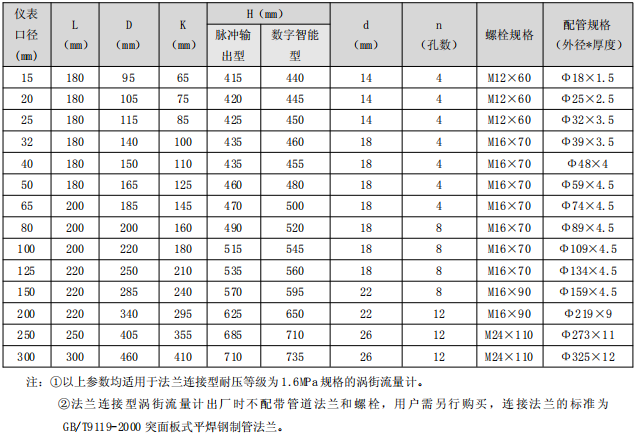

三、法蘭連接型渦街流量計尺寸

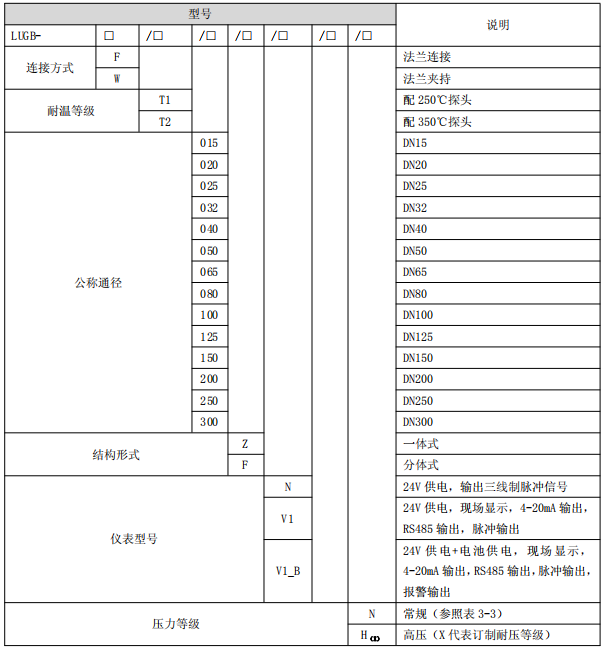

四、選型型譜
