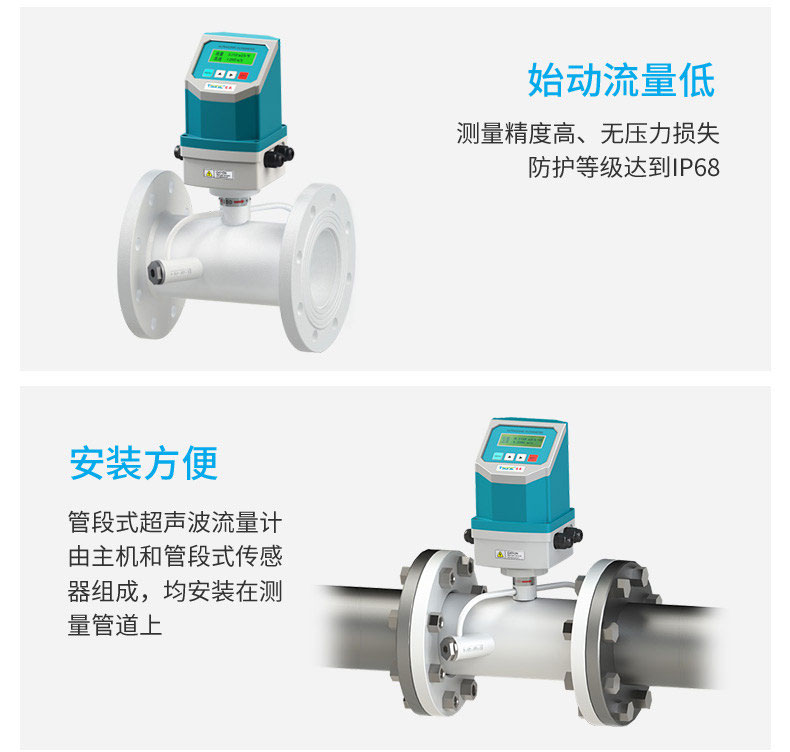

管道式超聲波流量計
一、儀表概述(shu)：
智能超(chao)聲波(bo)流(liu)量計是引進**的流(liu)量測量技術與低成本的便送器封(feng)裝于一(yi)體(ti)，可(ke)直接安裝在(zai)測量點(dian)上(shang)。管段一(yi)體(ti)式超(chao)聲波(bo)流(liu)量計的流(liu)量無(wu)運動(dong)部件，無(wu)須日(ri)常維(wei)護，儀表上(shang)的微處理器提(ti)供*的數字化信號編(bian)碼和互相關檢測程序，可(ke)以提(ti)供長期無(wu)飄移測量。可(ke)測流(liu)體(ti)為幾乎所有的清潔均勻液體(ti)。
二、測(ce)量原理：
智(zhi)能(neng)超(chao)聲(sheng)波(bo)(bo)流(liu)(liu)(liu)量計基本原理及類型超(chao)聲(sheng)波(bo)(bo)在流(liu)(liu)(liu)動的(de)(de)(de)流(liu)(liu)(liu)體(ti)(ti)中(zhong)傳播時(shi)就載上(shang)流(liu)(liu)(liu)體(ti)(ti)流(liu)(liu)(liu)速(su)的(de)(de)(de)信息(xi)。因此通(tong)過(guo)接收(shou)到的(de)(de)(de)超(chao)聲(sheng)波(bo)(bo)就可以檢測出(chu)流(liu)(liu)(liu)體(ti)(ti)的(de)(de)(de)流(liu)(liu)(liu)速(su)，從(cong)而換算成流(liu)(liu)(liu)量。根據檢測的(de)(de)(de)方(fang)式，可分為傳播速(su)度差法(fa)、多普勒(le)法(fa)、波(bo)(bo)束偏移法(fa)、噪(zao)聲(sheng)法(fa)及相關法(fa)等不(bu)同類型的(de)(de)(de)超(chao)聲(sheng)波(bo)(bo)流(liu)(liu)(liu)量計。起聲(sheng)波(bo)(bo)流(liu)(liu)(liu)量計是近十(shi)幾年(nian)來隨(sui)著集成電(dian)路技術(shu)迅速(su)發展才開(kai)始應用(yong)的(de)(de)(de)一種(zhong)。
三、適用場合：
超聲波(bo)流量計其(qi)(qi)功(gong)能強大、運算速度快、抗干擾能力強，周(zhou)期采樣(yang)次數高達(da)128次，**應用(yong)于(yu)工(gong)業(ye)現場中的(de)各種(zhong)液體流量的(de)在線(xian)計量。其(qi)(qi)**用(yong)于(yu)自(zi)來水(shui)、污(wu)水(shui)處理、供(gong)熱系統、石化、電廠、礦山、造紙、鋼廠、空調(diao)計費(fei)等行業(ye)。
四、性能特點：
1、 高(gao)可靠(kao)性，高(gao)性能，適用性好，全中文顯示(shi)。
2、日、月(yue)、年流量累積功能，可(ke)記錄(lu)前(qian)64個運行(xing)天、前(qian)64個運行(xing)月(yue)、前(qian)5個運行(xing)年的累積流量。
3、上(shang)、斷電管(guan)理功能，可(ke)記(ji)錄前64次(ci)上(shang)、斷電時(shi)間及流(liu)量，可(ke)進行人工或自動(dong)補償減少流(liu)量損失。
4、有(you)效(xiao)地克服(fu)管壁(bi)對超(chao)聲波(bo)信號的(de)(de)衰減和粗糙(cao)的(de)(de)管道內表面對超(chao)聲波(bo)信號的(de)(de)散射，從面減少超(chao)聲波(bo)信號的(de)(de)能量消耗。
5、提高(gao)了(le)流(liu)量(liang)測量(liang)的準確度，特別適合管道的流(liu)量(liang)測量(liang)。
6、獨特的帶(dai)壓拆卸(xie)、不影響正常生產(chan)，隨時完成在線更(geng)換與檢修。

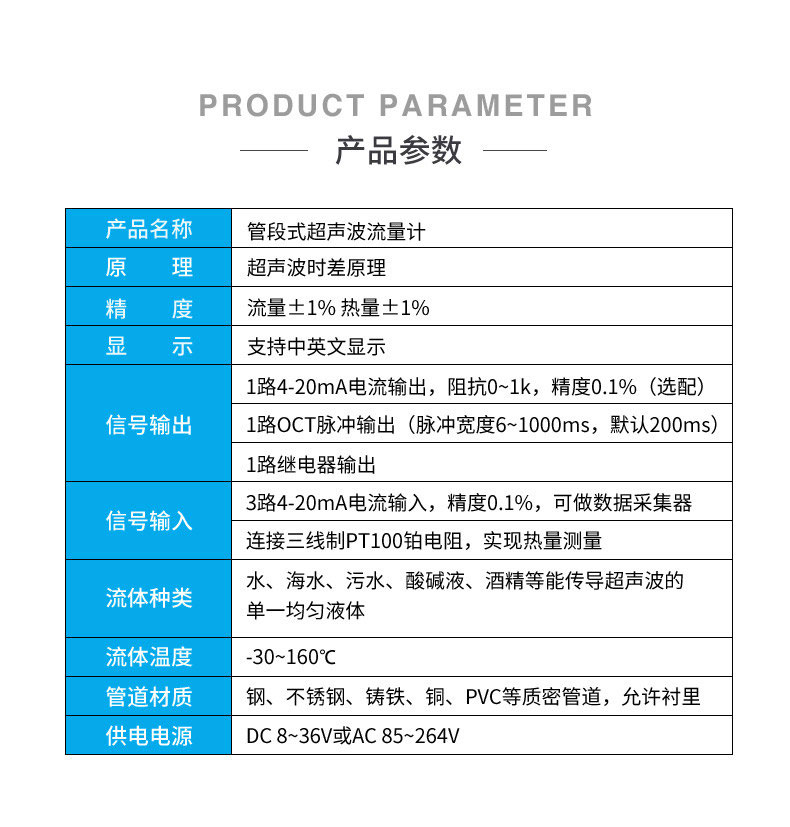

五、技術指標(biao)：
1、測量精(jing)度：優于(yu)1% ；
2、重 復 性：優(you)于0.2% ；
3、測量周期：500ms（每秒(miao)2次） ；
4、工作(zuo)電源：24VDC或220VAC（可選）；
5、功 耗(hao)：工作電源50mA ；
6、流(liu)速范圍：0～32m/s（流(liu)速分辨率0.001m/s） ；
7、顯(xian) 示(shi)(shi)：本地2×10漢字型(xing)背光顯(xian)示(shi)(shi)器可顯(xian)示(shi)(shi)：正、負(fu)累積量、瞬時流量、流速、累計工(gong)作實(shi)間、日期(qi)、工(gong)作狀態(tai)錯誤(wu)代碼(ma)、超聲波信號強度與質量等；
8、操(cao) 作：16鍵輕觸鍵盤 ；
9、信(xin)號輸入(ru)：3路4-20mA模(mo)擬輸入(ru)可選（精度0.1%）
2路三線制PT100電阻(zu)信號輸入可選(xuan) ；
10、信(xin)號輸(shu)出(chu)：隔(ge)離RS485輸(shu)出(chu)可(ke)(ke)選（MODBUS協議，FUJI擴展(zhan)協議，并兼容國內其(qi)它廠(chang)家同類產(chan)品的通訊協議），2路(lu)隔(ge)離型可(ke)(ke)編輯(ji)OCT輸(shu)出(chu)可(ke)(ke)選（其(qi)中一路(lu)脈沖(chong)寬度在6毫秒(miao)-1秒(miao)之間可(ke)(ke)設定，出(chu)廠(chang)默認值200毫秒(miao)），可(ke)(ke)擴展(zhan)1～3路(lu)4-20mA輸(shu)出(chu)可(ke)(ke)選（無源(yuan)）；
11、連接方式(shi)(shi)：法蘭式(shi)(shi)/活接式(shi)(shi)（衛(wei)生(sheng)型(xing)）可選(xuan)；
12、其他功(gong)能：可通(tong)過傳送來的代碼文件實現(xian)軟(ruan)件升(sheng)級；
可記錄前(qian)64天(tian)、前(qian)32個月、前(qian)兩年(nian)累計流(liu)(liu)量(liang)和(he)工作狀態，可記錄前(qian)16次以(yi)上(shang)、斷(duan)電時(shi)間和(he)流(liu)(liu)量(liang)，并可實自動(dong)(dong)或手(shou)動(dong)(dong)流(liu)(liu)量(liang)補(bu)加(jia)。可編(bian)程內置定量(liang)控(kong)制器(qi)，可以(yi)使(shi)用外(wai)部輸入信號或者NODBUS指令啟(qi)動(dong)(dong)；
13、斷電保護(hu)：斷電10萬小時數據不丟失；
14、介質(zhi)溫度：-40℃～160℃；
15、防護(hu)等級：IP65；
16、電氣接口：M20×1.5。
六、信(xin)號強度：
信號強(qiang)度是(shi)指接收到的(de)經過放大的(de)超聲波信號的(de)幅度，用3位數表示：[000] 是(shi)指未檢測到任何的(de)信號；[999] 是(shi)指接收到的(de)信號zui大。
盡(jin)管(guan)信號(hao)在500-999之(zhi)間流(liu)量計(ji)都能工作，但是較強的(de)信號(hao)強度就(jiu)能得到好的(de)測量結果，所以使用者應(ying)當將傳感(gan)器接收到的(de)信號(hao)調整到zui大。
建(jian)議按下列方式操作來得到較大(da)的信號強度(du)：
1、如果測得(de)流量數值不穩定、信(xin)號強度低于700時，重新選擇(ze)較好(hao)的測量位置(zhi)。
2、仔細地(di)打磨(mo)管(guan)道的外(wai)表面，稍微多(duo)加一些耦合劑。
3、輕微調整傳感器的(de)(de)相(xiang)對位置同(tong)時觀察流量(liang)計(ji)的(de)(de)接收信號強度，停在信號zui大的(de)(de)位置，同(tong)時也(ye)要檢(jian)查傳感器之間的(de)(de)距離是否滿足M25窗口的(de)(de)顯示要求。
信號質量（信號良度）：
流量計的(de)信(xin)號(hao)質量是用Q值(zhi)來表示的(de)。Q值(zhi)大(da)意(yi)味著(zhu)較高的(de)信(xin)噪比（縮寫SNR），當然測量的(de)數據(ju)也比較準確(que)，Q值(zhi)應該在600-900范圍(wei)之間，越高越好。
七(qi)、使用說明(ming)：
1、零流量檢查(cha)
當管道液體靜止，周(zhou)圍無強(qiang)磁場(chang)干擾、無強(qiang)烈震動(dong)情況下，表頭顯示為零(ling)，此(ci)時自動(dong)設(she)置(zhi)零(ling)點(dian)，消除(chu)(chu)(chu)零(ling)點(dian)飄移，運行(xing)時須(xu)做(zuo)小信號切除(chu)(chu)(chu)，通常可流量(liang)小于滿程流量(liang)5%，自動(dong)切除(chu)(chu)(chu)。同(tong)時零(ling)點(dian)也可菜單進行(xing)調整。
2、儀(yi)表面板鍵(jian)盤操作
啟動儀表(biao)運行(xing)(xing)前(qian)，首先要對參(can)數進(jin)行(xing)(xing)有(you)效設置，例(li)如，使用(yong)單位制、安裝方式、管道(dao)(dao)直徑(jing)、管道(dao)(dao)壁厚、管道(dao)(dao)材料、管道(dao)(dao)粗糙(cao)度(du)、流(liu)體類型、兩(liang)探(tan)頭(tou)間(jian)距(ju)、流(liu)速單位、zui小速度(du)、zui大(da)速度(du)等。所有(you)參(can)數輸入正確，儀表(biao)方可正確顯示實際流(liu)量(liang)值
3、流量計定期校(xiao)驗(yan)
保證(zheng)流量(liang)(liang)計(ji)準(zhun)(zhun)確(que)度，我(wo)(wo)們進行(xing)定期(qi)校驗，通常(chang)我(wo)(wo)們采用(yong)更高精(jing)度便(bian)攜式流量(liang)(liang)計(ji)進行(xing)直接(jie)對比，利(li)用(yong)所測數(shu)據(ju)進行(xing)計(ji)算：誤(wu)差(cha)=測量(liang)(liang)值-標準(zhun)(zhun)值/標準(zhun)(zhun)值，利(li)用(yong)計(ji)算相對誤(wu)差(cha)，修正系數(shu)，使測量(liang)(liang)誤(wu)差(cha)滿(man)足±2%誤(wu)差(cha)，即可滿(man)足計(ji)量(liang)(liang)要求。該操作簡單方便(bian)，可有效提高計(ji)量(liang)(liang)準(zhun)(zhun)確(que)度。
八、如何(he)正確安裝：
超聲波流量(liang)計安裝距離(li)什么(me)樣(yang)才是zui合(he)適的(de)，還有怎樣(yang)對超聲波流量(liang)計探(tan)頭位(wei)置進行確定，都將會影(ying)響(xiang)其今后的(de)使(shi)用,具體介(jie)紹(shao)如下：
1、將(jiang)管道參數輸入儀(yi)表，選擇探頭(tou)安裝方(fang)式，得出安裝距離。
2、V法(fa)安裝：先確定(ding)一個(ge)點(dian)，按安裝距離在水平位置量(liang)出另一個(ge)點(dian)。
3、超聲波流量計(ji)在水(shui)平管(guan)道(dao)上(shang)，一般應(ying)選擇管(guan)道(dao)的中部，避開頂部和底(di)部。
