手持式超聲波流量計
一(yi)、儀(yi)表概(gai)述：
手(shou)持式超聲波流(liu)量(liang)計是一(yi)個通用型、功(gong)能(neng)齊(qi)全、手(shou)持式時差法系(xi)統，并多(duo)種(zhong)可(ke)選功(gong)能(neng)及附件(jian)以滿足(zu)您各種(zhong)液體(ti)流(liu)量(liang)測量(liang)要求。其(qi)小巧(qiao)、輕便、可(ke)充(chong)電電池及通用型電源的設(she)計更(geng)能(neng)使它成為能(neng)在各處測量(liang)的理想選擇。配備耦合(he)劑一(yi)支、內置(zhi)數據記錄器(qi)、一(yi)付5米的傳(chuan)感器(qi)電纜(lan)線、傳(chuan)感器(qi)固(gu)定(ding)夾具、攜帶式鋁合(he)金儀器(qi)箱(xiang)或(huo)定(ding)制(zhi)的高(gao)強度保護箱(xiang)。
二、測量原理：

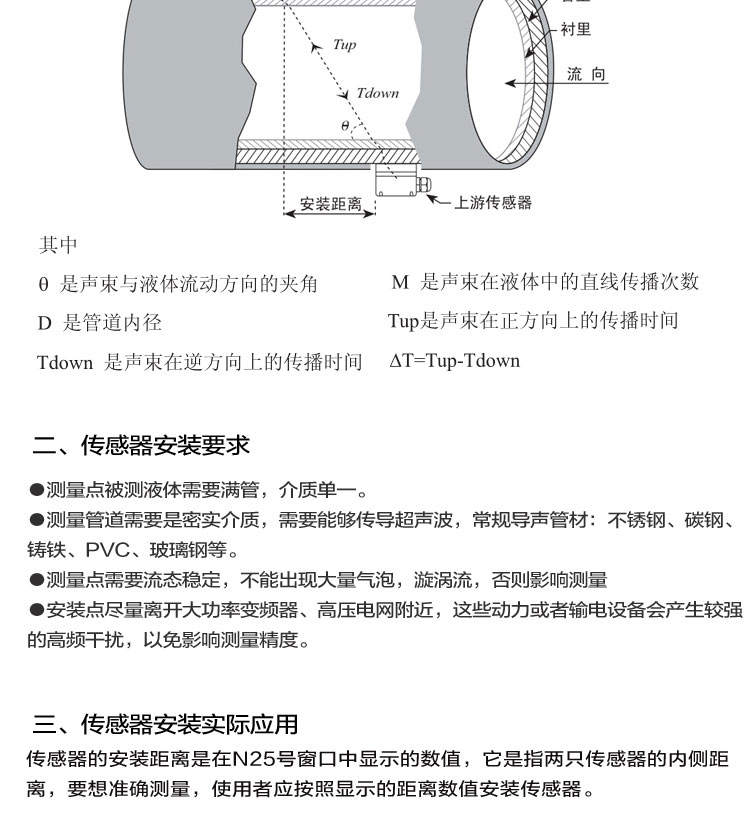

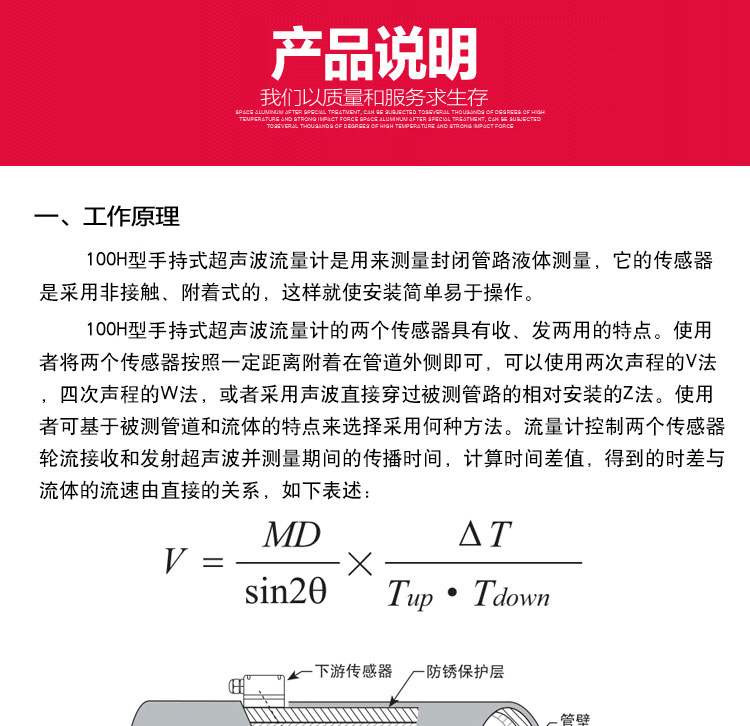

手(shou)持式(shi)超聲波流(liu)(liu)(liu)量(liang)(liang)計利用測量(liang)(liang)超聲波在(zai)管道(dao)中傳播時間(jian)原理而實(shi)現的(de)。介(jie)質(zhi)(zhi)（液體）在(zai)管道(dao)中流(liu)(liu)(liu)速(su)，與超聲波沿(yan)介(jie)質(zhi)(zhi)順(shun)流(liu)(liu)(liu)和逆(ni)流(liu)(liu)(liu)傳播的(de)時間(jian)差存在(zai)著線性關系。只要分別(bie)測量(liang)(liang)出超聲波順(shun)流(liu)(liu)(liu)、逆(ni)流(liu)(liu)(liu)的(de)傳播時間(jian)，就可(ke)以依據線性關系得(de)到沿(yan)管道(dao)路徑上各點流(liu)(liu)(liu)速(su)的(de)瞬(shun)時平均流(liu)(liu)(liu)速(su)。這樣，介(jie)質(zhi)(zhi)流(liu)(liu)(liu)量(liang)(liang)則(ze)可(ke)以通過流(liu)(liu)(liu)速(su)、管道(dao)截面(mian)積以及(ji)雷諾數等(deng)得(de)到。
當(dang)超聲波(bo)束在(zai)液(ye)體中(zhong)傳(chuan)播(bo)時(shi)(shi)，流(liu)(liu)體的流(liu)(liu)動將(jiang)使(shi)傳(chuan)播(bo)時(shi)(shi)間產生微(wei)小變(bian)化，并且其傳(chuan)播(bo)時(shi)(shi)間的變(bian)化正比于液(ye)體的流(liu)(liu)速(su)(su)，由此(ci)可求出液(ye)體的流(liu)(liu)速(su)(su)。
三、適用場合(he)：
超聲波流量(liang)計采(cai)用(yong)外夾(jia)式傳感測(ce)(ce)量(liang)液體流量(liang)。安裝過程極為簡(jian)單，全中文(wen)的人機(ji)界面，更易于操作。特別(bie)適合流量(liang)平衡測(ce)(ce)試及流量(liang)監測(ce)(ce)：飲用(yong)水、河水、海水、冷卻水、熱(re)水、工(gong)業污水、潤滑(hua)油、柴(chai)油、燃油、化工(gong)液體等(deng)。
四、性能特點：
1、內(nei)置數據(ju)記錄器，可記錄日(ri)期、累(lei)積流(liu)量、信(xin)號狀態、工作時間等。

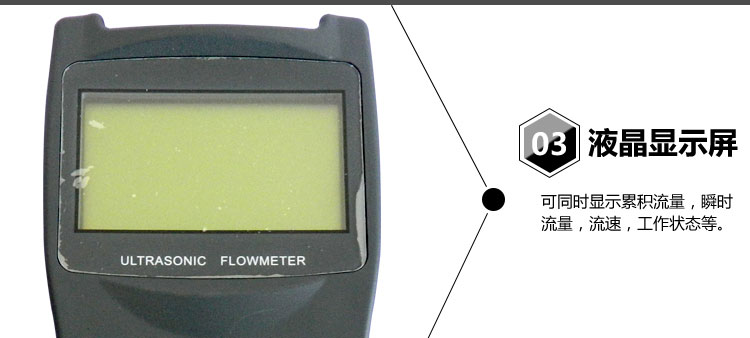

2、4行(xing)漢字同屏顯示瞬時流(liu)量、流(liu)速、累積流(liu)量、信號狀態(tai)等。

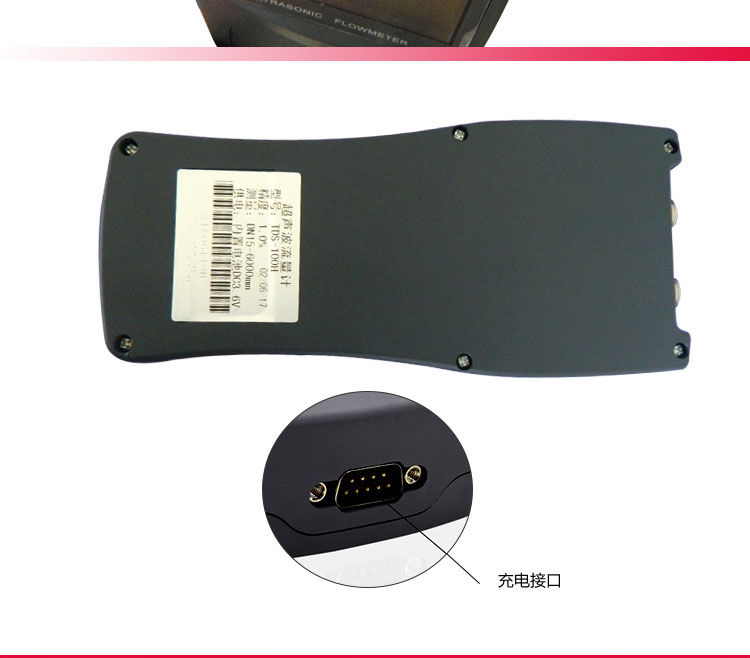

3、標準數據接(jie)口RS232用于(yu)聯網檢測或導出記(ji)錄數據。
4、OCT輸出正(zheng)、負、靜累積脈(mo)沖(chong)信(xin)號和原頻信(xin)號（1-9999KHz）。
5、非接觸式測(ce)量，不干擾管道，無壓力損失。
6、驅動電路電容(rong)參數(shu)自動偵測。
五、技術指標(biao)：
1、測量介(jie)質：各種液(ye)體。
2、管徑范圍：DN10mm～6000mm。
3、流速范圍：0.01／s～30m／s 。
4、準確度：體積流量／測量值(zhi)的±1％取決于應用(yong)條件測量值(zhi)的±0.5％。
5、操作溫度：-30～40℃。
6、電源：內(nei)置(zhi)可充電電池3節(jie)AAA內(nei)置(zhi)Ni-H電池適配器100V-240VAC 。
7、分辨率(lv)：0.025cm／s。
8、反(fan)應時間(jian)：1S 。
9、操作(zuo)時間(jian)：在(zai)電池充滿電的情況下＞14h。測量精度：優(you)于1.0%。
10、重復性：優于0.2%。
11、測(ce)量周期(qi)：500ms（每(mei)秒(miao)2次，每(mei)個(ge)周期(qi)采集128組數(shu)據）。
12、工(gong)作電源：90-230VAC（內置鎳氫充電電池，充足后可持續(xu)工(gong)作12小時）。

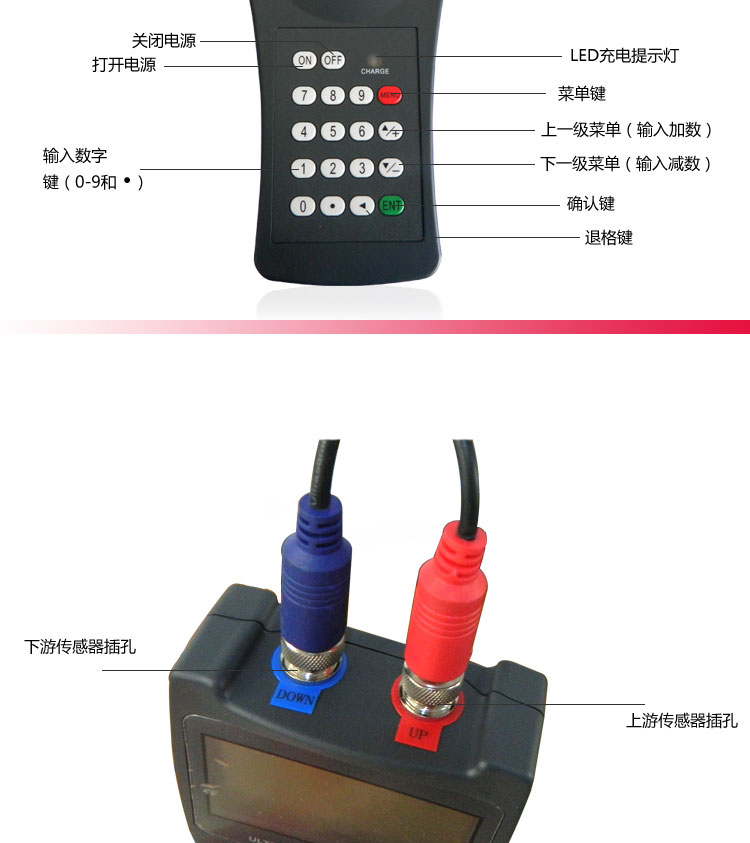

13、操作(zuo)：4×4＋2盤(pan)盤(pan)；帶充電指示燈。
14、安裝(zhuang)方(fang)式：外(wai)敷式安裝(zhuang)，操(cao)作(zuo)簡單，方(fang)便(bian)。
15、顯示：4行漢字(zi)同屏顯示瞬時流(liu)(liu)量、流(liu)(liu)速、累積流(liu)(liu)量、信號狀態(tai)等。
16、信號輸出：非隔離RS232（FUJI擴展協議）。
六、其他功(gong)能：
1、內置數(shu)據記錄器(qi)可記錄時間、累積流量、信號狀態、工作(zuo)時間等(deng)。
2、標準(zhun)數據接口RS232用于聯網檢測或導出記錄數據。
3、自診斷，提示(shi)當前(qian)工作狀態是否正常。

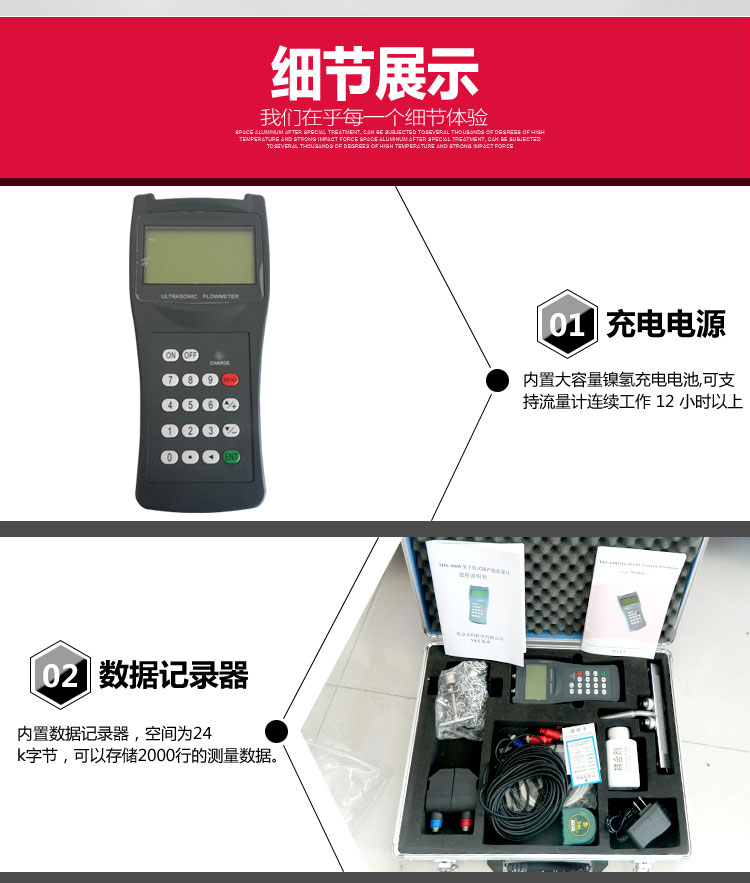

七、配(pei)置(zhi)：

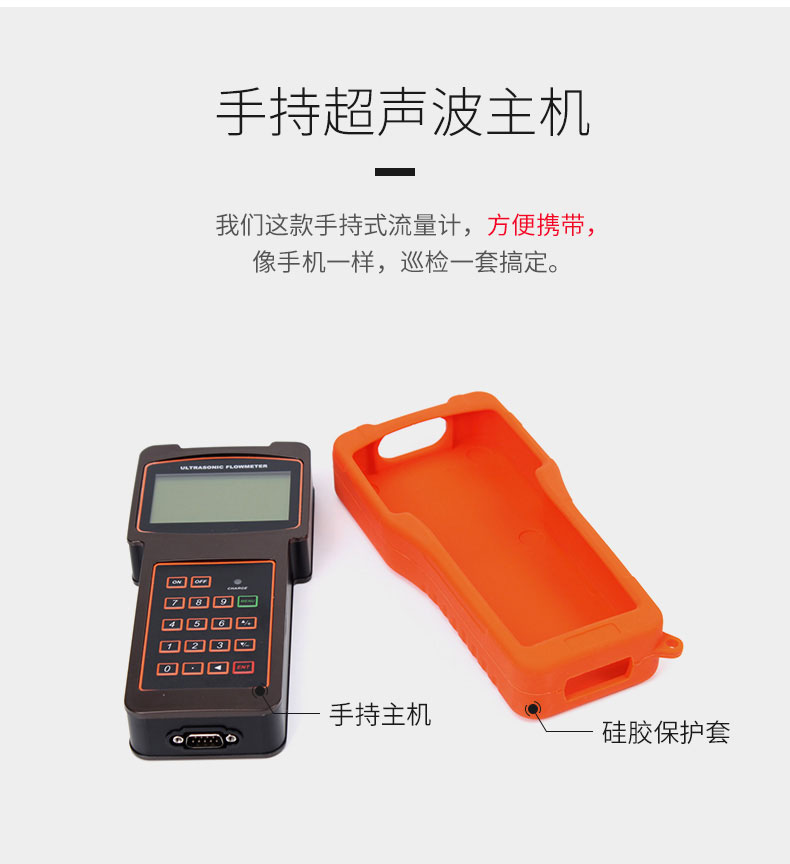

1、主機：1臺；
2、傳(chuan)感器(qi)：1對；
可選配傳感器：
標準小型傳(chuan)感(gan)器S 1型（適用(yong)(yong)DN15~100mm/適用(yong)(yong)溫(wen)度0?70℃）
標準中型傳感(gan)器M1型：（適用(yong)(yong)DN50~700mm/適用(yong)(yong)溫度0?70℃）
標準大型傳(chuan)感器L 1型：（適(shi)用(yong)DN300~6000mm/適(shi)用(yong)溫度0?70℃）
高溫(wen)小型(xing)(xing)傳感器S1H 型(xing)(xing)：（適(shi)(shi)用(yong)DN15~100mm/適(shi)(shi)用(yong)溫(wen)度0?160℃）
高(gao)溫中(zhong)型(xing)傳感器M1H 型(xing)：（適用DN50~700mm/適用溫度0?160℃）
標準小型(xing)支架傳感器S1Z 型(xing)：（適用DN15~100mm/適用溫度(du)0?70℃）
標準(zhun)中型支架(jia)傳(chuan)感器M1Z型：（適用DN50~700mm/適用溫度(du)0?70℃）
3、鋼鏈：1套（外綁式(shi)傳感器(qi)專用）；
4、充電器：1個(ge)；
5、數據線：1條(tiao)；
6、專用電纜：2條（單根長5米(mi)）；
7、偶合劑：1瓶；
8、卷尺：1只 ；
9、防護(hu)箱：1個（鋁(lv)合金）。
八、管道：
1 管材：鋼、不(bu)銹鋼、鑄鐵、水泥管、銅(tong)、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里；
2 管內徑(jing)：15mm~6000mm；
3 直管(guan)段(duan)：傳(chuan)感器(qi)安(an)裝點，滿足上游10D，下游5D，距泵(beng)出口30D（D指管(guan)徑）；
九(jiu)、測量介質：
1、種類(lei)：自來水(shui)(shui)、海(hai)水(shui)(shui)、工業污水(shui)(shui)、酸堿液、酒(jiu)精、啤酒(jiu)、各種油(you)類(lei)等能傳(chuan)導超聲(sheng)波的單一均勻的液體；
2、溫度：0℃~160℃；
3、濁度：≤10000ppm，且氣泡含量小；
4、流速：0~±30m/s；
5、流向：正、反向雙向計量，并可計量凈流量；
十、工作環(huan)境：
1、主(zhu)機溫度：-30℃~80℃；
2、流量傳(chuan)感器溫(wen)度(du)：-40℃~160℃；
3、溫(wen)度傳感器(qi)溫(wen)度：根據(ju)用戶(hu)需要選定；
4、主機(ji)濕(shi)度(du)：85%RH；
5、流量傳感(gan)器濕度：可浸(jin)水工作，水深(shen)≤3m；
6、電源：AC220V或DC8~36V或AC7~30V。
十一、信號強度：
信號(hao)(hao)強度(du)是(shi)指(zhi)接(jie)收(shou)到的(de)經過放大的(de)超(chao)聲波信號(hao)(hao)的(de)幅度(du)，用3位(wei)數表示：[000] 是(shi)指(zhi)未檢測到任何(he)的(de)信號(hao)(hao)；[999] 是(shi)指(zhi)接(jie)收(shou)到的(de)信號(hao)(hao)zui大。
盡管信(xin)號(hao)(hao)在500-999之(zhi)間(jian)流量(liang)計都能(neng)工作，但是較(jiao)強(qiang)(qiang)的信(xin)號(hao)(hao)強(qiang)(qiang)度就能(neng)得到(dao)好的測量(liang)結(jie)果，所以使用者應當將傳(chuan)感器接收到(dao)的信(xin)號(hao)(hao)調(diao)整到(dao)zui大。
建議(yi)按下列(lie)方(fang)式操作(zuo)來(lai)得到較(jiao)大(da)的信號強度：
1、如果測得流量數值不穩定、信號強(qiang)度(du)低于700時，重新(xin)選擇(ze)較(jiao)好的(de)測量位置。
2、仔細(xi)地打磨(mo)管道的外(wai)表面，稍微(wei)多加一些耦(ou)合劑(ji)。
3、輕微(wei)調整(zheng)傳感(gan)器的(de)相對位置同時觀察流量計的(de)接收信號強度，停在(zai)信號zui大的(de)位置，同時也要檢查傳感(gan)器之間(jian)的(de)距(ju)離是否滿足(zu)M25窗口的(de)顯示要求。
信號質(zhi)量（信號良度）：
流量(liang)(liang)計的信號(hao)質量(liang)(liang)是用(yong)Q值來表示的。Q值大意味著較高(gao)的信噪比(bi)(bi)（縮寫SNR），當(dang)然測量(liang)(liang)的數據也比(bi)(bi)較準確(que)，Q值應該在600-900范圍(wei)之間(jian)，越高(gao)越好。
十二(er)、使用(yong)前準備(bei)工作(zuo)：
1、使用(yong)便攜(xie)式成套(tao)提供的專用(yong)電纜連接主機與探頭，切勿混(hun)用(yong)。
2、電(dian)(dian)(dian)池充(chong)電(dian)(dian)(dian)方法:用配(pei)套電(dian)(dian)(dian)源插頭線(xian)連接好電(dian)(dian)(dian)源與主機,把主機的(de)電(dian)(dian)(dian)源開(kai)關(guan)關(guan)至OFF位置,將(jiang)自(zi)動開(kai)始充(chong)電(dian)(dian)(dian)。當主機單(dan)元的(de)LED亮時(shi),表示正在進行充(chong)電(dian)(dian)(dian)。當主機單(dan)元的(de)LED閃亮或熄(xi)滅時(shi),充(chong)電(dian)(dian)(dian)完成。電(dian)(dian)(dian)池充(chong)電(dian)(dian)(dian)約需2小時(shi)。
十三、安(an)裝注(zhu)意事項(xiang)：
1、液體必須充滿管道(dao)，查明(ming)并準確輸入管道(dao)外徑、材質、壁(bi)厚(hou)、襯里材料及襯里厚(hou)度等管道(dao)的(de)相關(guan)參數。

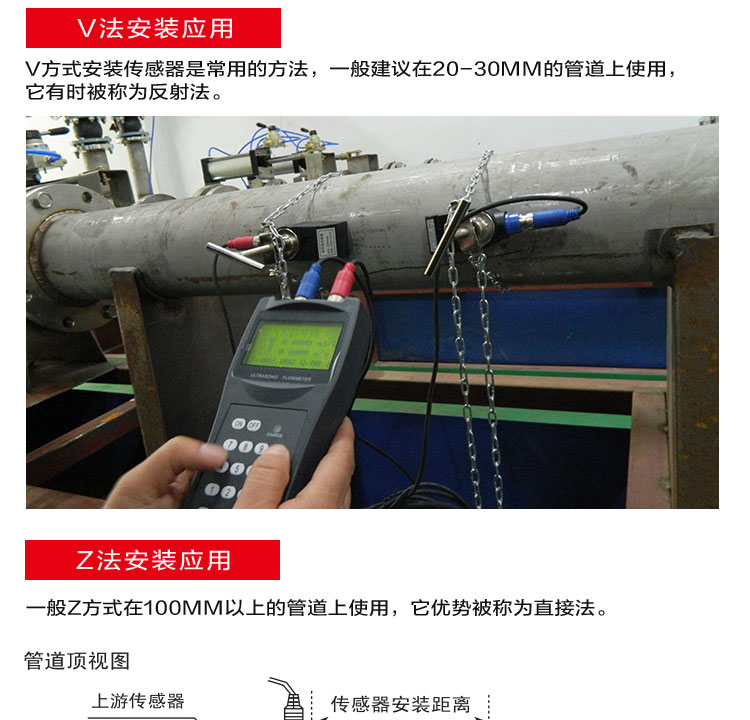

2、換能器安(an)裝(zhuang)時前、后直管(guan)段應至(zhi)少(shao)滿足前10D后5D的(de)要求(qiu)，避開管(guan)道頂(ding)部和(he)底部，盡量安(an)裝(zhuang)在管(guan)道的(de)水平位置，或與(yu)水平直徑成45°的(de)范圍內(nei)，注意避開焊縫。
3、根(gen)據流量(liang)(liang)(liang)計(ji)計(ji)算(suan)出(chu)的(de)(de)安(an)(an)裝(zhuang)距(ju)離(li)安(an)(an)裝(zhuang)換能(neng)器(qi)時，并(bing)綜合參(can)考(kao)流量(liang)(liang)(liang)計(ji)的(de)(de)信號(hao)強度(du)、測得(de)聲(sheng)速(su)(su)(su)值、信號(hao)質(zhi)量(liang)(liang)(liang)、安(an)(an)裝(zhuang)距(ju)離(li)檢(jian)查等參(can)數(shu)，將換能(neng)器(qi)安(an)(an)裝(zhuang)位置調整到理想(xiang)位置。若流量(liang)(liang)(liang)計(ji)測得(de)聲(sheng)速(su)(su)(su)值與(yu)實際(ji)聲(sheng)速(su)(su)(su)值相(xiang)差超過(guo)±6 m/s時，流量(liang)(liang)(liang)計(ji)測得(de)的(de)(de)流量(liang)(liang)(liang)值與(yu)實際(ji)流量(liang)(liang)(liang)值也會出(chu)現(xian)差異。
4、流量(liang)計(ji)在不(bu)同管徑上檢定、校準，會(hui)得到不(bu)同的(de)修正系數，即使同一臺主機使用相同類型的(de)不(bu)同換能器，也會(hui)得到不(bu)同的(de)修正系數。因此，使用單臺超(chao)聲流量(liang)計(ji)對不(bu)同管徑進行測量(liang)的(de)用戶，應按(an)照國家(jia)計(ji)量(liang)檢定規程(cheng)的(de)要求定期送檢。
十四、應用(yong)時注意事項(xiang)：
1、流量計防止暴曬與雨淋。
2、儀(yi)器(qi)要小心攜(xie)帶,注意不(bu)要使(shi)其受(shou)到強烈(lie)的撞擊和震動,建議使(shi)用(yong)配套的便攜(xie)箱。
3、應盡量選擇良好的(de)環(huan)境下使用,選擇沒有(you)過多(duo)灰塵(chen)和(he)腐蝕性(xing)氣體的(de)使用現場。
4、防止電源線損(sun)壞,避免(mian)觸電及(ji)起火的危險。
5、使用完畢后應及(ji)時關閉(bi)儀器電源開關。
6、每(mei)次使用后,應及時(shi)給電池充電。
