便攜式超聲波流量計
一、便(bian)攜式超聲波流(liu)量計(ji)概述
便攜式超聲(sheng)波流量(liang)計用(yong)于測量(liang)各種能夠傳導超聲(sheng)波的單(dan)一均勻的液體的流量(liang)及(ji)熱量(liang)。
便攜式超聲波流量(liang)計(ji)采用(yong)非接觸測(ce)(ce)量(liang)方式，測(ce)(ce)量(liang)范圍大，沒有活(huo)動機械(xie)部件，不(bu)受系(xi)統的壓力和惡劣環境的影(ying)響，已成(cheng)功(gong)應用(yong)于(yu)水(shui)、純(chun)水(shui)、海(hai)水(shui)、污(wu)水(shui)、化工液體(ti)(ti)、江河水(shui)、燃料油等流體(ti)(ti)的計(ji)量(liang)工作中(zhong)。
二、便攜(xie)式超聲波流量計工作原理
當超聲(sheng)(sheng)波(bo)(bo)束在液(ye)體(ti)中(zhong)傳(chuan)(chuan)播(bo)時，液(ye)體(ti)的(de)流動將(jiang)使傳(chuan)(chuan)播(bo)時間(jian)產(chan)生(sheng)微(wei)小變化，其傳(chuan)(chuan)播(bo)時間(jian)的(de)變化正(zheng)比于(yu)液(ye)體(ti)的(de)流速。零流量(liang)時，兩(liang)個傳(chuan)(chuan)感器(qi)發射和接收聲(sheng)(sheng)波(bo)(bo)所需的(de)時間(jian)完(wan)全相(xiang)同(tong)（**可實際測(ce)量(liang)零流量(liang)的(de)技術），液(ye)體(ti)流動時，逆流方(fang)向(xiang)的(de)聲(sheng)(sheng)波(bo)(bo)傳(chuan)(chuan)輸時間(jian)大(da)于(yu)順流方(fang)向(xiang)的(de)聲(sheng)(sheng)波(bo)(bo)傳(chuan)(chuan)輸時間(jian)。

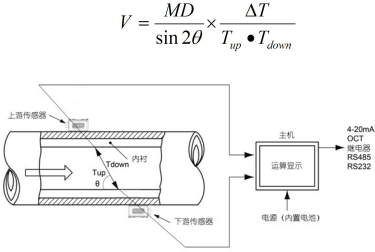

其關系(xi)符合下面表達式：
其中(zhong)：
θ：束與液體(ti)流動(dong)方向的(de)(de)夾角 M ：聲(sheng)束在液體(ti)中(zhong)的(de)(de)直(zhi)線(xian)傳(chuan)播(bo)次數
D：管道內徑 ; Tup：聲束在(zai)正方向(xiang)上的傳播(bo)時間
Tdown：聲束(shu)在逆方向上(shang)的傳播時(shi)間 ; ΔT=Tup-Tdown

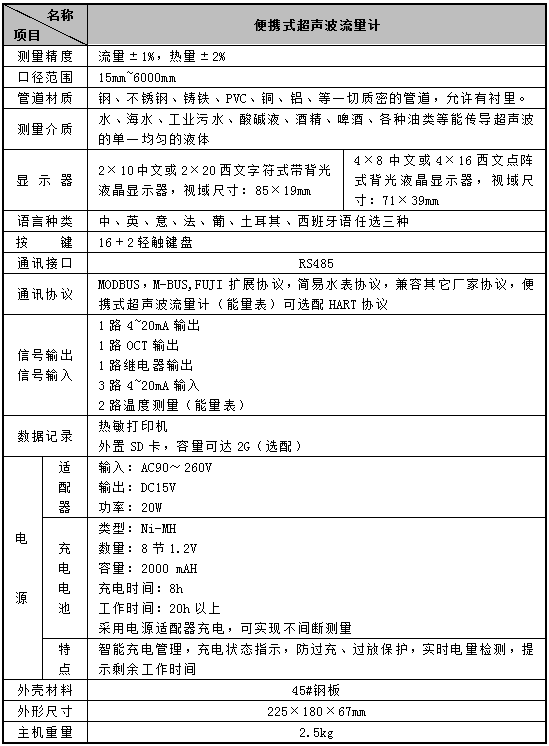

三、便攜式超聲波流量計技術參數
四、便攜式超聲波流量計外形

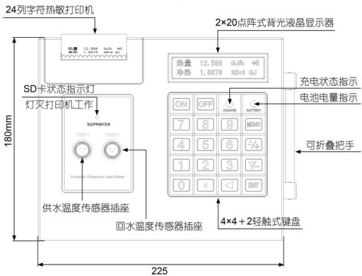

1、正面視圖

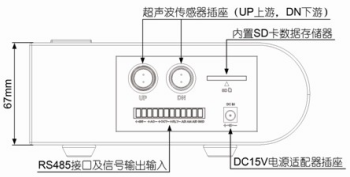

2、側視圖
