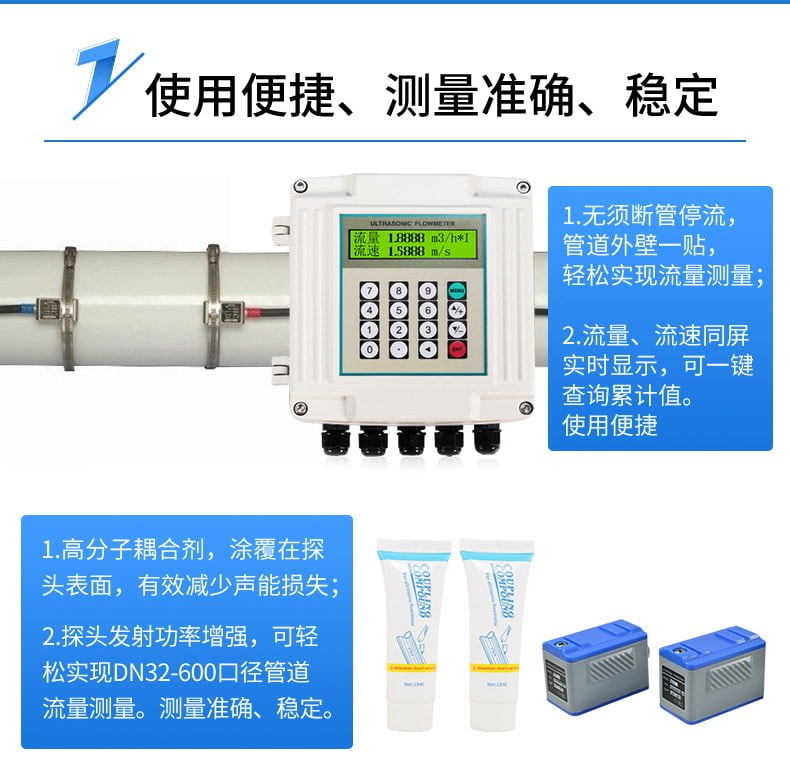

外夾式超聲波流量計
一(yi)、儀表概述：
外夾式超(chao)聲(sheng)波流(liu)(liu)量(liang)計(ji)是(shi)采(cai)(cai)用(yong)進口集成(cheng)(cheng)電路貼裝而成(cheng)(cheng)，電路全(quan)部完成(cheng)(cheng)數字化(hua)、集成(cheng)(cheng)化(hua)，提(ti)高(gao)測量(liang)精度(du)、測量(liang)穩定性、大(da)大(da)減少了故障維(wei)護，是(shi)目(mu)前國內**技術、性能(neng)zui穩定、安裝zui方便的(de)(de)一款(kuan)低功(gong)耗流(liu)(liu)量(liang)測量(liang)儀表，根(gen)據多年的(de)(de)經驗總結，以及產品的(de)(de)不(bu)斷更(geng)新換代，目(mu)前新版本的(de)(de)超(chao)聲(sheng)波流(liu)(liu)量(liang)計(ji)其(qi)功(gong)能(neng)強大(da)、運算速度(du)快、抗干擾(rao)能(neng)力強，周期采(cai)(cai)樣次數高(gao)達128次，**應用(yong)于工業現場(chang)中的(de)(de)各種(zhong)液體流(liu)(liu)量(liang)的(de)(de)在線計(ji)量(liang)。
二、測(ce)量原理：
外夾式超聲(sheng)波流量(liang)計利用了低電壓、多脈沖時差原理(li)，采(cai)用高精度和超穩定的雙(shuang)平(ping)衡信號差分發射、差分接(jie)收數字檢測技(ji)術來測量(liang)順流和逆流方向的聲(sheng)波傳輸時間，根據時差計算出流速。
當(dang)超(chao)聲(sheng)波(bo)波(bo)束在液體中傳(chuan)播時(shi)(shi)(shi)，液體的(de)流動將使傳(chuan)播時(shi)(shi)(shi)間產生微小變化，其傳(chuan)播時(shi)(shi)(shi)間的(de)變化正比于(yu)液體的(de)流速，零(ling)(ling)流量(liang)(liang)時(shi)(shi)(shi)，兩個傳(chuan)感器發(fa)射和接受聲(sheng)波(bo)所需(xu)的(de)時(shi)(shi)(shi)間完全(quan)相同(tong)（*可實際測量(liang)(liang)零(ling)(ling)流量(liang)(liang)的(de)技(ji)術）；介質流動時(shi)(shi)(shi)，逆流方向的(de)聲(sheng)波(bo)傳(chuan)輸時(shi)(shi)(shi)間大(da)于(yu)水流方向的(de)聲(sheng)波(bo)傳(chuan)輸時(shi)(shi)(shi)間。
三、適(shi)用場合：
超聲(sheng)波流(liu)(liu)量計(ji)其功(gong)能強(qiang)大、運算速度快(kuai)、抗干擾能力(li)強(qiang)，周期(qi)采樣(yang)次數高(gao)達128次，**應用于工(gong)業現場中(zhong)的各種(zhong)液(ye)體(ti)流(liu)(liu)量的在線計(ji)量。其**用于自來水(shui)(shui)、污水(shui)(shui)處理、供熱系統、石化、電廠、礦山、造紙、鋼廠、空調計(ji)費等行業。
四、性能特(te)點(dian)：
1、高精度測量
線(xian)性度優于(yu)0.5%，重復性精(jing)度優于(yu)0.2%，測量精(jing)度優于(yu)±1%；
2、測(ce)量范圍大(da)
選用(yong)不同型(xing)號(hao)的傳感器 ， 可實現口徑 DN15 ～ DN6000mm 管道(dao)流(liu)量的測量；
3、支持中英文菜單
不同版本的流(liu)量計,可(ke)支(zhi)持(chi)中文(wen)或英文(wen)菜單,方便快(kuai)捷；
4、可靠(kao)性高
采用低電(dian)壓、多脈沖發(fa)射電(dian)路，測量精度、使用壽(shou)命及可靠性大幅(fu)提高(gao)
5、抗干擾能力強(qiang)；
采(cai)用雙(shuang)平衡信號(hao)差(cha)分發射(she)、接收電路(lu)，有(you)效抵御(yu)變頻器，電視(shi)塔、高壓線等強干(gan)擾(rao)源；
6、強大的記憶功能
自動記(ji)憶前(qian)64日、前(qian)64月、前(qian)5年的累計(ji)流量，自動記(ji)憶前(qian)64次來電(dian)(dian)和(he)斷電(dian)(dian)時間(jian)和(he)流量，自動記(ji)憶前(qian)64日流量計(ji)的工作(zuo)狀態是否正常(chang)。
五(wu)、技術指(zhi)標：
1、測量液體： 水，海水，堿等單*體，濁(zhuo)度小(xiao)于10000ppm，粒徑小(xiao)于1mm；
2、管(guan)道材料： 鋼，鑄鐵(tie)，PVC管(guan)材等(deng)超聲波可(ke)穿透的滿管(guan)，質地(di)致(zhi)密(mi)，無嚴重腐蝕結垢，允許薄層質密(mi)襯里；
3、管襯(chen)材料： 橡(xiang)膠(jiao)，環氧瀝青，玻璃鋼，砂漿等，或(huo)無襯(chen)里；
4、管徑范圍： DN15mm~6000mm，插入式傳感器適用管經DN25mm~6000mm；
5、流速范圍： -32m/s~0~+32m/s,雙(shuang)向流；
6、準(zhun) 確 度： ±1.0%顯示值（標(biao)準(zhun)條件下(xia)）。配置插入式傳感器準(zhun)確度可(ke)達(da)0.5%；
7、線 性(xing) 度： 0.5%；
8、信號(hao)輸(shu)出： 4-20mA或0-20mA RS-485；

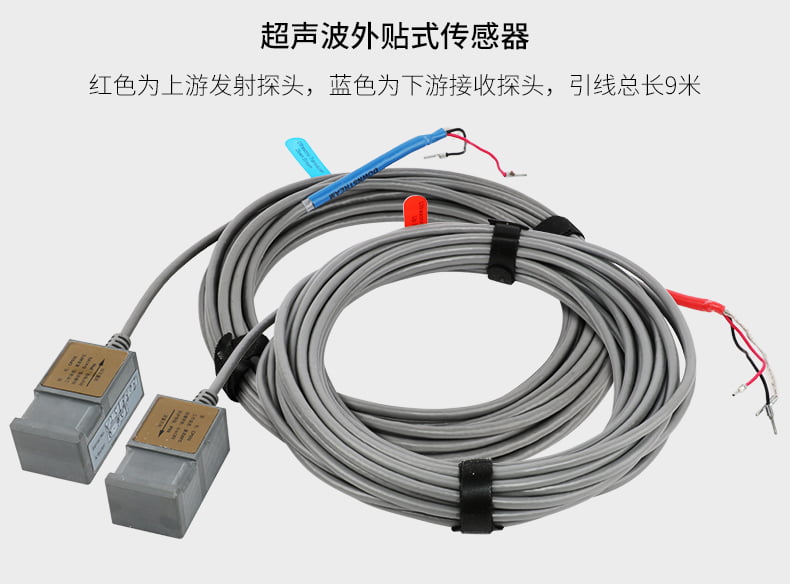

9、傳(chuan) 感 器： 分為外(wai)夾式(shi)和(he)插(cha)入式(shi)。標準配置為外(wai)夾式(shi)。插(cha)入式(shi)傳(chuan)感器zui高工作(zuo)壓力(li)3MPa；
10、直管段長： 上(shang)游>;10D，下游>5D 距泵出口>30D（D:管徑(jing)）；

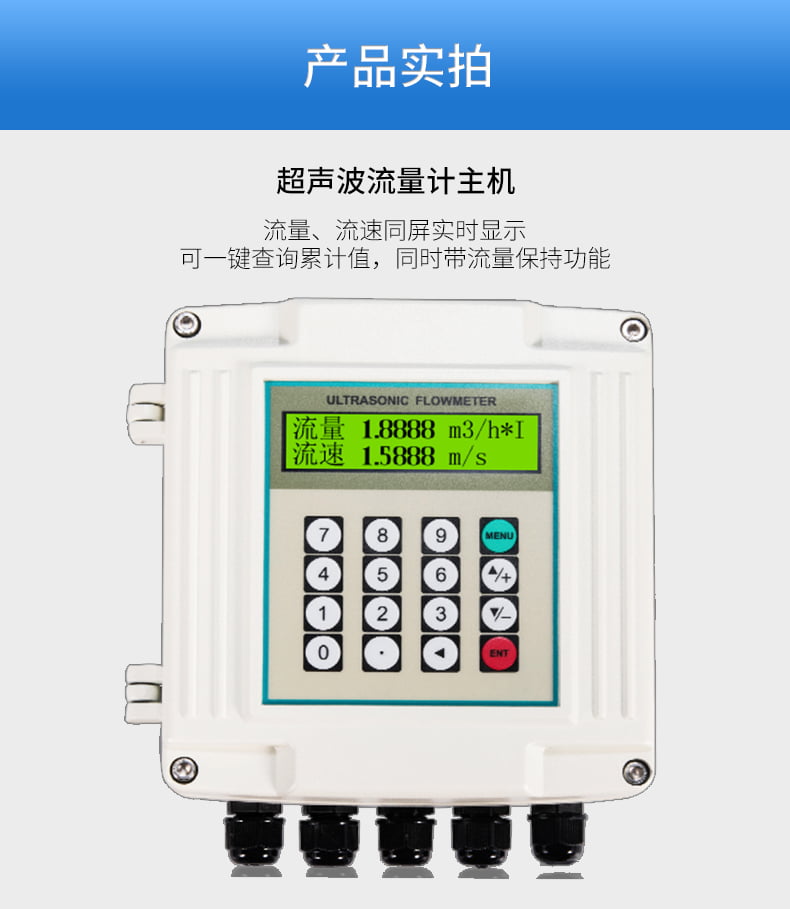

11、顯示(shi)方(fang)式： 2*20字符液(ye)晶顯示(shi)，帶LED背光；
12、防護等級： IP65；
13、防爆等級： ExdⅡBT4；
14、電 源： AC220V、DC8~36V或AC7~30V；
15、環(huan)境溫/濕度： 主機(ji)-20℃~+80℃;傳(chuan)感器(qi)-20℃~+80℃或-20℃~+160℃可(ke)選，傳(chuan)感器(qi)可(ke)浸(jin)水工作，水深小于2m。
六、傳感器的安裝步驟：
1、選擇有足夠直管段長度位置(zhi)，是新管道、無銹蝕(shi)、易于操作(zuo)的地(di)方。
2、清除(chu)管道上(shang)的雜(za)物和銹(xiu)蝕(shi)，使用角磨砂輪機打掉銹(xiu)蝕(shi)。

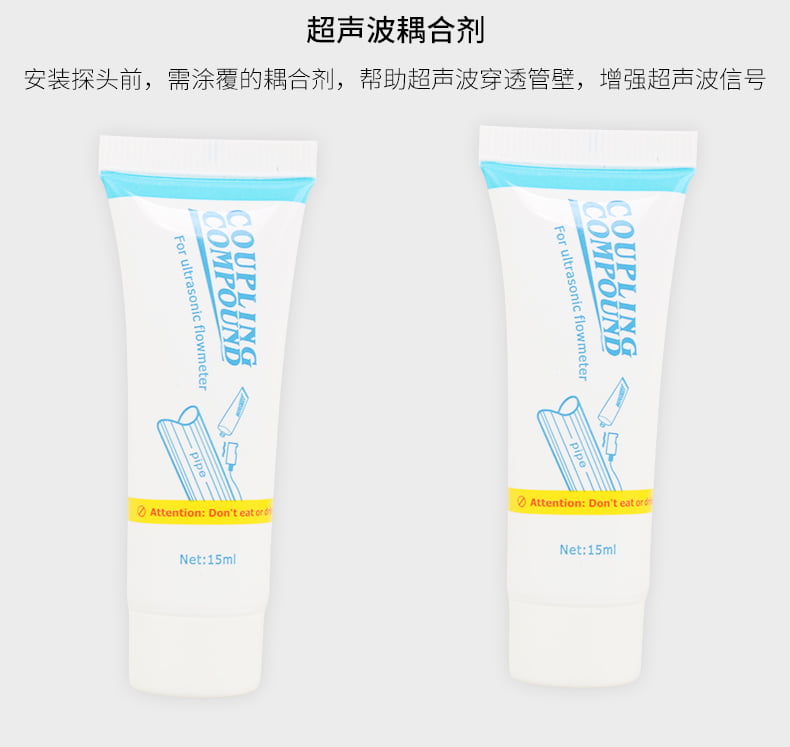

3、在傳(chuan)(chuan)感(gan)器的(de)(de)發射(she)面(mian)上涂(tu)上足夠多(duo)的(de)(de)耦合(he)劑（如：黃油、凡士林等），涂(tu)耦4、合(he)劑的(de)(de)目的(de)(de)是排除傳(chuan)(chuan)感(gan)器發射(she)面(mian)與管道外表面(mian)之間的(de)(de)空氣。
5、特(te)別(bie)提醒(xing)：應避免沙粒和(he)雜物(wu)進(jin)入(ru)這中間。
6、水(shui)平方向的(de)管道內壁上(shang)部有(you)可能殘存(cun)著一些氣泡，在(zai)這樣的(de)管道上(shang)安裝時應選擇在(zai)與管道的(de)側面垂直(zhi)相(xiang)切(qie)的(de)面上(shang)。
七、檢查安裝：
使用(yong)者在安裝好傳感器(qi)后要對下列(lie)項目進(jin)行(xing)檢(jian)查：收(shou)信(xin)(xin)號強度、信(xin)(xin)號良度Q值、時差(cha)、估測(ce)的液體聲速(su)、信(xin)(xin)號傳輸時間比等。只有這樣流量計才能(neng)穩定(ding)運行(xing)、測(ce)量準確。
八、信號強度：
信號(hao)強(qiang)度是(shi)指(zhi)接(jie)(jie)收(shou)到(dao)的(de)(de)經過放大(da)的(de)(de)超聲波信號(hao)的(de)(de)幅度，用3位數表示：[000] 是(shi)指(zhi)未檢測(ce)到(dao)任何的(de)(de)信號(hao)；[999] 是(shi)指(zhi)接(jie)(jie)收(shou)到(dao)的(de)(de)信號(hao)zui大(da)。
盡管信(xin)號(hao)(hao)在500-999之間流量計都能工(gong)作，但是較強(qiang)的信(xin)號(hao)(hao)強(qiang)度就能得到好的測量結果，所以使用者應當將傳感(gan)器接收(shou)到的信(xin)號(hao)(hao)調整到zui大。
建議按下列方式操作來得到較(jiao)大(da)的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時(shi)，重新(xin)選擇較好的測量位置。
2、仔(zi)細地打(da)磨管道(dao)的外(wai)表面，稍微多加一(yi)些耦合劑(ji)。
3、輕微調整傳感器(qi)的(de)相對位(wei)置同(tong)時觀察流量計的(de)接收信號強度，停(ting)在信號zui大的(de)位(wei)置，同(tong)時也(ye)要(yao)檢查傳感器(qi)之間的(de)距離是否滿足M25窗口的(de)顯示要(yao)求(qiu)。
信號質(zhi)量（信號良度(du)）：
流量計(ji)的信號質量是(shi)用Q值(zhi)來表示的。Q值(zhi)大意味著較高的信噪(zao)比（縮寫SNR），當(dang)然測(ce)量的數據也比較準(zhun)確，Q值(zhi)應該在600-900范圍(wei)之(zhi)間，越(yue)高越(yue)好。
九、使用說(shuo)明：
1、零(ling)流量檢查
當管道液體靜止，周(zhou)圍無強(qiang)磁(ci)場干擾、無強(qiang)烈震動情況下，表頭顯(xian)示為(wei)零(ling)，此(ci)時自動設置(zhi)零(ling)點，消除零(ling)點飄移，運(yun)行時須做小信號(hao)切(qie)除，通常可流量小于滿(man)程流量5%，自動切(qie)除。同時零(ling)點也可菜單進行調整(zheng)。
2、儀(yi)表面(mian)板鍵盤操作
啟(qi)動儀表運行(xing)前，首先要對參數(shu)進行(xing)有效設(she)置，例如，使用單(dan)位制、安裝方式、管(guan)道直(zhi)徑、管(guan)道壁厚(hou)、管(guan)道材料、管(guan)道粗糙度、流(liu)體類型、兩(liang)探(tan)頭間距、流(liu)速單(dan)位、zui小速度、zui大速度等。所有參數(shu)輸(shu)入正確(que)，儀表方可正確(que)顯(xian)示實際流(liu)量值
3、流量計(ji)定期校(xiao)驗
保證流量(liang)計(ji)(ji)(ji)(ji)準確(que)度(du)，我們進(jin)行(xing)定期(qi)校(xiao)驗(yan)，通常(chang)我們采(cai)用(yong)更高精度(du)便攜式流量(liang)計(ji)(ji)(ji)(ji)進(jin)行(xing)直接(jie)對比，利(li)用(yong)所測(ce)數據進(jin)行(xing)計(ji)(ji)(ji)(ji)算:誤差(cha)=測(ce)量(liang)值-標準值/標準值，利(li)用(yong)計(ji)(ji)(ji)(ji)算相(xiang)對誤差(cha)，修正系數，使測(ce)量(liang)誤差(cha)滿(man)足±2%誤差(cha)，即(ji)可滿(man)足計(ji)(ji)(ji)(ji)量(liang)要求。該操作簡單方(fang)便，可有效(xiao)提高計(ji)(ji)(ji)(ji)量(liang)準確(que)度(du)。
