藍屏無紙記錄儀
一、藍屏無紙記錄儀概述
藍屏無紙記錄儀以其友好大方的(de)(de)顯示(shi)畫面、簡單靈活(huo)的(de)(de)操作方式、豐富多彩的(de)(de)可(ke)選功能(neng)配置，在各行(xing)業中(zhong)獲得了極(ji)其**的(de)(de)應用。
藍屏無(wu)紙(zhi)(zhi)記錄儀集(ji)顯示(shi)、處(chu)(chu)理、記錄等(deng)多種(zhong)功能于一身，可以采集(ji)、分析各(ge)種(zhong)工(gong)業過程中(zhong)的重(zhong)要數據(ju)，可應用在冶金、石油、化工(gong)、建材、造紙(zhi)(zhi)、食品、制藥、熱處(chu)(chu)理、水(shui)處(chu)(chu)理等(deng)各(ge)種(zhong)工(gong)業現場。
藍(lan)屏(ping)無紙記錄儀(yi)具有(you)日常維護工作量小、運(yun)行費用低(di)、可(ke)靠(kao)性(xing)好、應用靈活、操作方便、性(xing)價比(bi)高等與現代自動(dong)控制相適應的特(te)點(dian)。
二、藍屏無紙記錄儀功能特點
藍屏無紙(zhi)記錄(lu)儀(yi)是以(yi)(yi)32位CPU為核(he)心、輔以(yi)(yi)大規模集成電路和圖形液(ye)晶(jing)顯示器的新型智(zhi)能(neng)化記錄(lu)儀(yi)表(biao)，儀(yi)表(biao)顯示信息量(liang)大、操作(zuo)簡單(dan)、界面(mian)友好(hao)，下(xia)面(mian)是主要功能(neng)特點：
1、采用高性能(neng)的(de)ARM Cortex-M3 32位(wei)的(de)RISC內核(he)，可同時(shi)實現12路信(xin)號采集、記錄、顯示及12路報(bao)警(jing)；
2、采(cai)用256M大(da)容量的FLASH閃存(cun)芯片(pian)存(cun)貯歷史數據，掉電永(yong)不丟(diu)失數據；
3、全隔(ge)離**輸入，可同時輸入多種信(xin)號，無(wu)需更換(huan)模塊，通過軟(ruan)件組態即可；
4、顯示工程量(liang)數(shu)據的數(shu)值范圍(wei)更寬，可顯示4 位(wei)數(shu)值：-999~9999；
5、剪貼(tie)板(ban)的復制和粘貼(tie)功能方便用戶的參數設(she)置；
6、多種選(xuan)(xuan)配功(gong)(gong)能(neng)(neng)(neng)、附(fu)加(jia)功(gong)(gong)能(neng)(neng)(neng)可選(xuan)(xuan)：選(xuan)(xuan)配功(gong)(gong)能(neng)(neng)(neng)：數據備份(fen)、串(chuan)口通訊、串(chuan)口打印、報(bao)警功(gong)(gong)能(neng)(neng)(neng)、饋電(dian)輸出(chu)、變送輸出(chu)等；附(fu)加(jia)功(gong)(gong)能(neng)(neng)(neng)：流量累積。注：選(xuan)(xuan)配功(gong)(gong)能(neng)(neng)(neng)需客戶(hu)訂貨(huo)時說明，附(fu)加(jia)功(gong)(gong)能(neng)(neng)(neng)需定制(zhi)。
三、藍屏無紙記錄儀技術指標
1、屏(ping)幕：160*128圖形點陣(zhen)藍屏(ping)液晶顯(xian)示器（LCD）；
2、精(jing)度(du)：實時顯示：±0.2% F.S.；曲線顯示：±0.5% F.S.；追憶精(jing)度(du)：±0.2% F.S.；
3、輸入(ru)規格：全隔離(li)**輸入(ru)，1～12通(tong)道信號輸入(ru)，通(tong)道間全隔離(li)，隔離(li)電壓大于1000V；
4、隔(ge)離阻抗：20MΩ @ 1000V；
5、記錄(lu)容量：64/128/192/248MB（FLASH容量可(ke)選擇）；
6、電壓(ya)輸入：0～5V、1～5V、0～20mV、0～100mV ；
7、電(dian)流輸入：0～10mA、4～20mA，（0～20mA需在訂(ding)貨(huo)時注明）；
8、電阻輸入(ru)：Res；
9、頻率(lv)(lv)輸入：頻率(lv)(lv)信號(hao)（PI）（頻率(lv)(lv)范圍：0-10000HZ；輸入信號(hao)： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需定制）；
10、熱(re)電(dian)阻(zu)(zu)： PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電(dian)阻(zu)(zu)平衡，引線電(dian)阻(zu)(zu)<10Ω）；
11、熱電偶： S、B、K、T、R、E、N、J；
12、輻射高溫計：F1、F2；
13、鎢錸：WRe3-25、WRe5-26；
14、配(pei)電輸(shu)出(chu)：變送器配(pei)電+24VDC，*多12路配(pei)電，配(pei)電≤30mA/路；
15、繼電器報警輸出(chu)：12路(lu)繼電器觸點輸出(chu)，觸點容量3A@220VAC/1A@30VDC，可組態上(shang)(shang)上(shang)(shang)限、上(shang)(shang)限、下限、下下限報警（附加(jia)功能）；
16、變送輸出：*多支持6路直流電流（4-20mA、0-10mA、0-20mA等(deng)）變送輸出，負載能力750Ω（*大）。直流電壓輸出需在(zai)訂貨(huo)時注明；
17、通訊(xun)、打印(yin)：通訊(xun)接(jie)口(kou)----RS232C或RS485或CAN，波(bo)特(te)率----（1200、2400、9600、19200、38400、57600），打印(yin)接(jie)口(kou)----RS232C直接(jie)連接(jie)微型打印(yin)機；
18、記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可(ke)選；
19、記錄(lu)時(shi)間：記錄(lu)時(shi)間的長短與FLASH存儲(chu)器容量、輸入點數、記錄(lu)間隔有關，計算公(gong)式如(ru)下：
20、數據(ju)備份和轉存：1G、2G、4G、8G、16G及其它可(ke)以(yi)兼(jian)容的U盤(pan)；
21、熱電偶冷端補償誤差：±1℃ ；
22、斷電(dian)保護： 內置FLASH存儲器保護參數和歷史數據(ju)，斷電(dian)后可(ke)**保存；
23、集(ji)成硬件(jian)時鐘：掉電后(hou)也能(neng)準確運(yun)行；
24、時鐘誤差：±1 分/月；
25、供電電源：標配220VAC（85VAC-264VAC，47～63HZ）交流電源供電，支持24VDC（22VDC-32VDC）直流電源供電，直流供電需在訂貨時(shi)注明；
26、環境溫度：0～50℃、避免日(ri)光直(zhi)曬；
27、環境濕(shi)度： 0～85%R.H；
28、凈重(zhong)：≤3.0Kg
四、藍屏無紙記錄儀安裝與接線

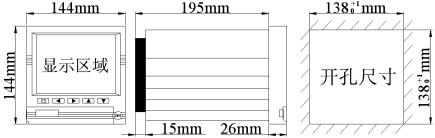

1、儀表尺寸

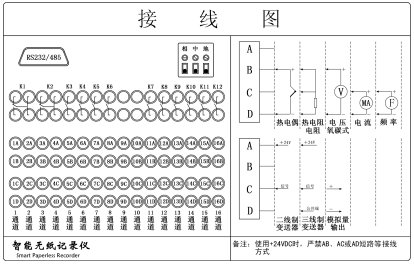

2、端(duan)子接線
3、交流電源220VAC輸入(ru)接線

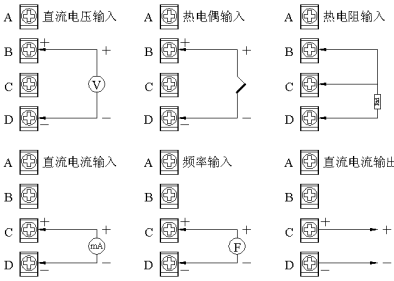

4、輸入/輸出信號接(jie)線(xian)
藍(lan)屏無紙記錄儀*多(duo)提供12路輸入通道，支持電流、電壓、熱電阻、熱電偶(ou)等模擬(ni)量信(xin)號及PI脈沖(chong)量信(xin)號輸入，支持6路直流電流信(xin)號輸出(chu)。

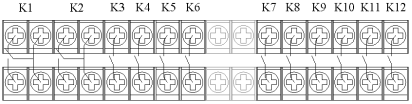

5、繼電器(qi)觸(chu)點輸出接線
藍屏無紙記錄儀支持12路繼電器觸點報警輸出（需開通報警功(gong)能）
6、饋電(dian)(dian)24VDC傳感器供電(dian)(dian)
藍屏無(wu)紙記錄(lu)儀(yi)可提供(gong)24VDC為變送(song)(song)器傳感(gan)器供(gong)電(dian)。請勿將變送(song)(song)器電(dian)源輸出端子(zi)短路或(huo)從外部施加電(dian)壓，以免損(sun)壞(huai)本儀(yi)表。

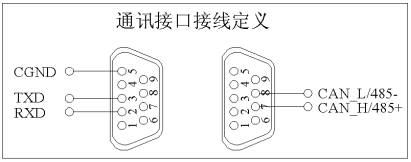

7、通(tong)訊接線

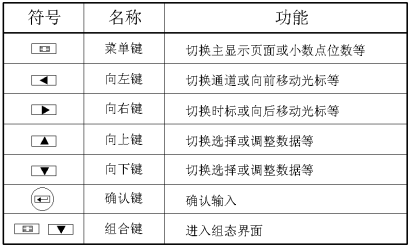

五、藍屏無紙記錄儀鍵盤功能及運行
