小屏無紙記錄儀
一、小屏無紙記錄儀技術指標
1、屏(ping)幕：128*64點陣藍屏(ping)液晶顯示(shi)器(qi)（LCD）
2、精度：實時顯示：±0.2% F.S.；追憶精度：±0.2% F.S.
3、處理器：采(cai)用(yong)高性能的ARM Cortex-M3 32位的RISC內(nei)核，可同(tong)時實現多路信號采(cai)集、記(ji)錄、顯示和多路報警(jing)
4、存(cun)儲模塊：采(cai)用大容量并行(xing)(xing)NAND FLASH閃存(cun)芯片存(cun)貯(zhu)歷史數據，采(cai)用串(chuan)行(xing)(xing)FRAM存(cun)儲芯片存(cun)貯(zhu)系(xi)統(tong)配置參數等關(guan)鍵信息(xi)
5、輸(shu)(shu)入規格：全(quan)隔離**輸(shu)(shu)入，*大支持4路模擬(ni)量輸(shu)(shu)入+1路頻率(lv)輸(shu)(shu)入
6、輸入(ru)功能(neng)：
（1）電壓輸入：0-5V、1-5V、0-20mV、0-100mV
（2）電流輸入(ru)：0-10mA、4-20mA，（0-20mA輸入(ru)需(xu)在訂貨時注明(ming)）
（3）電阻(zu)輸入：Res
（4）頻(pin)率輸入：頻(pin)率信號（PI）（頻(pin)率范(fan)圍：0.5-5000HZ，*大頻(pin)率范(fan)圍可定制）
（5）熱電阻(zu)(zu)：PT100、Cu50、G53、Cu100、BA1、BA2（要求三(san)線電阻(zu)(zu)平衡，引線電阻(zu)(zu)<10Ω）
（6）熱電偶：S、B、K、T、R、E、N、J
（7）輻射高溫計：F1、F2
（8）鎢錸：WRe3-25、WRe5-26
7、輸出功能：
（1）配(pei)(pei)電(dian)輸(shu)出：變送器集中配(pei)(pei)電(dian)+24VDC，標準配(pei)(pei)電(dian)＜30mA（*大負載能(neng)力可定制），支持(chi)多(duo)種規格集中配(pei)(pei)電(dian)（如(ru)12VDC、5VDC配(pei)(pei)電(dian)輸(shu)出）
（2）變(bian)送(song)輸出：*多支持(chi)2路通道的4-20mA標準(zhun)電流變(bian)送(song)輸出，負載能力750Ω（*大），方便了顯(xian)示(shi)儀(yi)表或DCS/PLC的采集，實現了信(xin)號的長距離傳輸
（3）繼電(dian)器報警(jing)輸出：*多支持4路繼電(dian)器報警(jing)輸出，觸點容量3A@220VAC/1A@30VDC，可(ke)組態(tai)上上限(xian)、上限(xian)、下限(xian)、下下限(xian)報警(jing)
8、通(tong)訊打印：
（1）通(tong)訊接口：RS232C或RS485，支持Modbus RTU協議(yi)，波特(te)率----（1200、2400、9600、19200、38400、57600）
（2）打印接(jie)(jie)口：RS232C直(zhi)接(jie)(jie)連(lian)接(jie)(jie)微型打印機，波(bo)特(te)率1200
9、記(ji)錄功能：
（1）記(ji)錄容(rong)量：64/128/192/248MB（FLASH容(rong)量可(ke)選擇）；
（2）記錄間(jian)隔：1秒(miao)至240秒(miao)，共分(fen)11檔：1/2/4/8/12/24/36/60/120/180/240秒(miao)可選；
（3）記錄時(shi)間：記錄時(shi)間的長短與FLASH存儲(chu)器容量(liang)、輸入點數(shu)(shu)、記錄間隔有(you)關，計算公式如下(xia)（代入數(shu)(shu)值的單位要(yao)與公式中(zhong)一致(zhi)）：
10、數(shu)(shu)據轉存(cun)：數(shu)(shu)據備份(fen)和(he)轉存(cun)：支(zhi)持USB 1.1 、2.0 優(you)(you)盤(pan)(pan)，支(zhi)持1G到16G的U盤(pan)(pan)進行數(shu)(shu)據轉存(cun)，兼容(rong)性(xing)強，可(ke)兼容(rong)市面上絕大多數(shu)(shu)的U盤(pan)(pan)（推薦使用工(gong)業版優(you)(you)盤(pan)(pan)）
11、供(gong)電(dian)(dian)電(dian)(dian)源(yuan)(yuan)(yuan)：220VAC，50HZ交流(liu)電(dian)(dian)源(yuan)(yuan)(yuan)供(gong)電(dian)(dian)，支持24VDC（22VDC-28VDC）直流(liu)電(dian)(dian)源(yuan)(yuan)(yuan)供(gong)電(dian)(dian)，支持12VDC（11.2VDC-16VDC）直流(liu)電(dian)(dian)源(yuan)(yuan)(yuan)供(gong)電(dian)(dian)
12、保(bao)護(hu)功能：
（1）斷(duan)電(dian)保護：內置存儲(chu)器(qi)保護參(can)數和歷史(shi)數據，斷(duan)電(dian)后(hou)**保存
（2）時鐘(zhong)保護：集(ji)成硬件時鐘(zhong)，掉電后也能準確運(yun)行
13、誤差精度：
（1）熱電偶冷端補償誤(wu)差：±2℃
（2）時鐘誤(wu)差：±2 秒(miao)/天
14、工作(zuo)環境：
（1）環境溫度：0～50℃（避免日光(guang)直曬）
（2）環境濕(shi)度(du)：0～85%R.H（無凝結）
15、儀表凈重(zhong)：凈重(zhong)：≤1.0Kg
二、小屏無紙記錄儀安裝接線

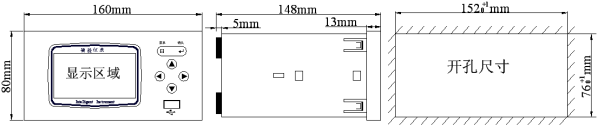

1、儀(yi)表尺寸

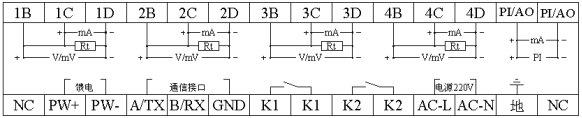

2、端子接線

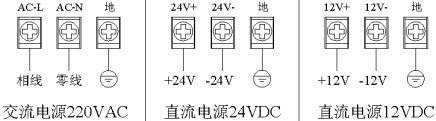

3、交/直流電源輸入接線

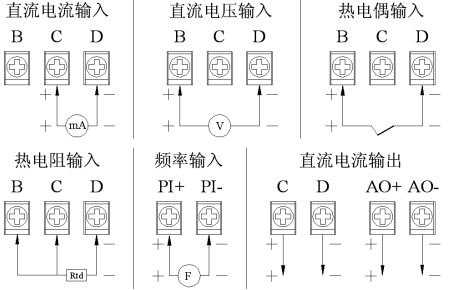

4、輸(shu)入/輸(shu)出信號接線
5、變送器接線

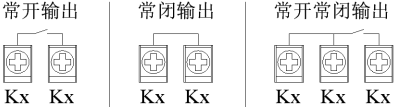

6、繼(ji)電器觸點輸(shu)出(chu)接線
三、小屏無紙記錄儀使用及運行

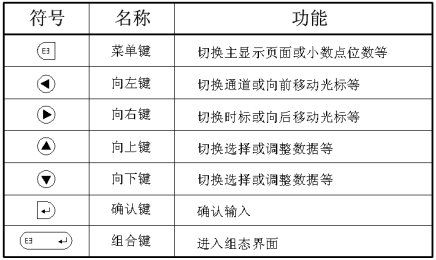

1、鍵盤功(gong)能

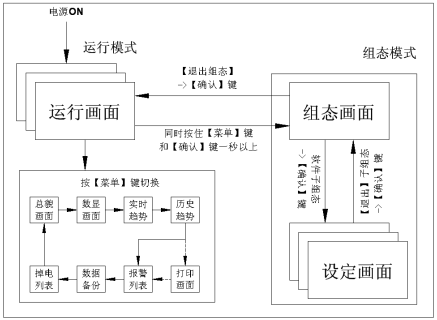

2、使用(yong)模式
