單色無紙記錄儀
一、單色無紙記錄儀技術指標
1、顯示
屏(ping)幕(mu)：128*64點陣(zhen)單色液晶顯示器（LCD）
精(jing)(jing)度：實時(shi)顯示：±0.2% F.S.；追憶精(jing)(jing)度：±0.2% F.S.
2、處(chu)理器
采用高性(xing)能的(de)ARM Cortex-M3 32位的(de)RISC內核，可(ke)同時實現多(duo)路(lu)信號采集(ji)、記錄、顯示和多(duo)路(lu)報警。
3、存儲模(mo)塊
采用(yong)大容量并(bing)行(xing)NAND FLASH閃存(cun)芯片(pian)存(cun)貯歷史數據(ju)，采用(yong)串行(xing)FRAM存(cun)儲芯片(pian)存(cun)貯系統配(pei)置參數等(deng)關鍵(jian)信息。
4、輸入功能
輸入規格：*大支持4路**模擬量輸入
電壓輸入：0-5V、1-5V、0-20mV、0-100mV
電流輸(shu)入：0-10mA、4-20mA、0-20mA
電阻輸(shu)入：Res（0~400Ω）
熱電阻(zu)：PT100、Cu50、G53、Cu100、BA1、BA2
熱電偶(ou)：S、B、K、T、R、E、N、J
輻射高溫計：F1、F2
鎢錸：WRe3-25、WRe5-26
5、輸出功能
配電(dian)輸出：支持1路(lu)給變送器(qi)集中配電(dian)+24VDC，配電(dian)＜60mA
變(bian)送輸(shu)出：*多支持2路通道(dao)的4-20mA標準電(dian)流(liu)變(bian)送輸(shu)出，負(fu)載(zai)能力500Ω（*大），方便了顯(xian)示儀表或DCS/PLC的采(cai)集，實現了信號的長距離(li)傳輸(shu)
繼(ji)電器報警輸出(chu)：*多支持(chi)4路繼(ji)電器報警輸出(chu)，觸(chu)點(dian)容量(liang)3A@250VAC/3A@30VDC，可組態上(shang)(shang)上(shang)(shang)限(xian)、上(shang)(shang)限(xian)、下限(xian)、下下限(xian)報警
6、通訊功能
通(tong)訊接口(kou)：提供(gong)RS232C和(he)RS485兩(liang)種通(tong)訊接口(kou)供(gong)用戶選擇，支持(chi)Modbus RTU協議，波特率----（1200、4800、9600、19200、38400、57600）
打印(yin)接口：RS232C直接連接微(wei)型打印(yin)機(ji)，波特率1200
7、供電(dian)電(dian)源
供(gong)(gong)電(dian)(dian)(dian)電(dian)(dian)(dian)源(yuan)：220VAC，50HZ交流(liu)電(dian)(dian)(dian)源(yuan)供(gong)(gong)電(dian)(dian)(dian)；支持(chi)24VDC（18VDC-36VDC）直流(liu)電(dian)(dian)(dian)源(yuan)供(gong)(gong)電(dian)(dian)(dian)；支持(chi)12VDC（9VDC-18VDC）直流(liu)電(dian)(dian)(dian)源(yuan)供(gong)(gong)電(dian)(dian)(dian)
8、誤差精度
熱電偶(ou)冷端補償誤差：±2℃
時鐘誤差：±2 秒/天
9、工作環境
環境溫(wen)度： 0～50℃（避免日(ri)光直曬）
環境濕(shi)度： 0～85%R.H（無凝結）

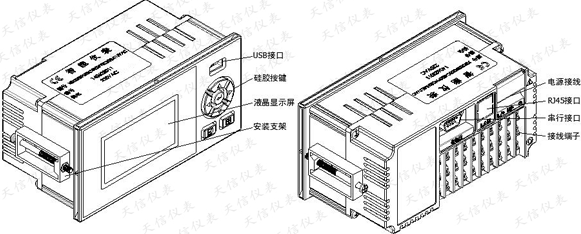

二、單色無紙記錄儀儀表結構及尺寸
1、儀表結(jie)構

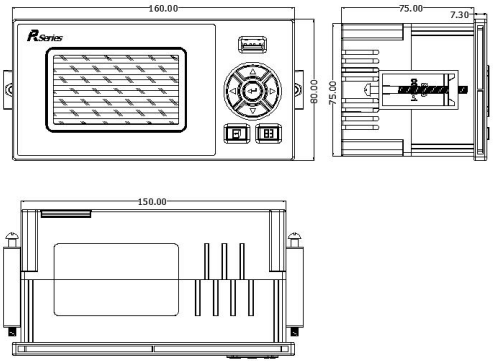

2、儀表尺寸

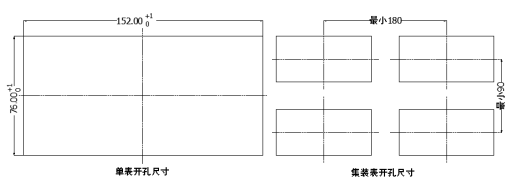

3、開孔(kong)尺寸
三、單色無紙記錄儀安裝
1、儀(yi)表安裝(zhuang)
將(jiang)儀表從(cong)安裝(zhuang)面板(ban)（請使用鋼板(ban)）前方(fang)推(tui)入安裝(zhuang)孔中。其中安裝(zhuang)面板(ban)厚度為（1.5~6.5）mm。
用(yong)(yong)儀(yi)表(biao)所(suo)帶的(de)安裝(zhuang)支架如(ru)上圖(tu)所(suo)示安裝(zhuang)（儀(yi)表(biao)左(zuo)右兩側各安裝(zhuang)一個支架，儀(yi)表(biao)盤安裝(zhuang)支架所(suo)用(yong)(yong)螺(luo)絲是M4標準(zhun)螺(luo)絲）。
記錄儀表(biao)體(ti)安裝完畢(bi)后，即可進(jin)行(xing)信(xin)號(hao)線(xian)和電源線(xian)的連接。

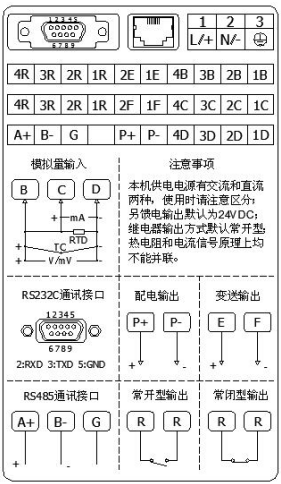

2、儀表接線圖
