寬屏無紙記錄儀
一、寬屏無紙記錄儀技術指標
1、顯示
（1）屏幕：7英寸真(zhen)彩TFT LCD
（2）精度：實時顯示：±0.2% F.S.；追憶(yi)精度：±0.2% F.S.
2、處理器
采用高性(xing)能的(de)ARM Cortex-M3 32位的(de)RISC內核(he)，可(ke)同時實現多路信(xin)號采集、記(ji)錄、顯示和多路報警(jing)
3、存儲模(mo)塊
采用(yong)大容量并行(xing)NAND FLASH閃存(cun)(cun)芯(xin)片存(cun)(cun)貯(zhu)歷史數據，采用(yong)串行(xing)FRAM存(cun)(cun)儲芯(xin)片存(cun)(cun)貯(zhu)系(xi)統配(pei)置參數等(deng)關(guan)鍵信息
4、輸(shu)入(ru)(ru)功能 輸(shu)入(ru)(ru)規格：全隔離**輸(shu)入(ru)(ru)，*大(da)支持16路模擬量輸(shu)入(ru)(ru)
（1）電壓輸入：0-5V、1-5V、0-20mV、0-100mV
（2）電流輸(shu)入(ru)：0-10mA、4-20mA，（0-20mA輸(shu)入(ru)需在訂貨(huo)時注明）
（3）電阻輸入：Res
（4）頻率(lv)輸入：頻率(lv)信號（PI）（頻率(lv)范圍(wei)：0.5-5000HZ，*大范圍(wei)可定制(zhi)）
（5）熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2（要(yao)求三線(xian)電阻平衡，引線(xian)電阻<10Ω）
（6）熱電偶：S、B、K、T、R、E、N、J
（7）輻射高(gao)溫(wen)計：F1、F2
（8）鎢錸：WRe3-25、WRe5-26
5、輸出功(gong)能
（1）配電輸(shu)出：變送器隔(ge)離配電+24VDC，標準配電＜120mA（*大負載能力(li)可定制(zhi)），支(zhi)持(chi)其他規(gui)格隔(ge)離配電（如12VDC、5VDC配電輸(shu)出）
（2）變(bian)送(song)(song)輸(shu)出：*多支持4路通道的4-20mA標準電流變(bian)送(song)(song)輸(shu)出，負(fu)載能力750Ω（*大），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距(ju)離傳(chuan)輸(shu)
（3）繼電(dian)器報(bao)警輸出：*多支(zhi)持(chi)6路繼電(dian)器報(bao)警輸出，觸點容量3A@220VAC/1A@30VDC，可(ke)組(zu)態上(shang)上(shang)限(xian)、上(shang)限(xian)、下限(xian)、下下限(xian)報(bao)警
6、通訊打印
（1）通訊接口(kou)：提供(gong)RS232C和(he)(he)RS485兩(liang)種通訊接口(kou)供(gong)用戶選(xuan)擇，支持(chi)(chi)同(tong)時(shi)使用RS232C和(he)(he)RS485，支持(chi)(chi)同(tong)時(shi)使用RS232C和(he)(he)RS232C，支持(chi)(chi)Modbus RTU協議，波(bo)特率----（1200、2400、9600、19200、38400、57600）
（2）打(da)印(yin)接(jie)口：RS232C直接(jie)連接(jie)微(wei)型打(da)印(yin)機，波特率1200
7、記錄功(gong)能
（1）記錄容量：64/128/192/248MB（FLASH容量可選擇）；
（2）記錄間(jian)隔(ge)：1秒至(zhi)240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；
（3）記(ji)錄(lu)(lu)時間(jian)：記(ji)錄(lu)(lu)時間(jian)的(de)長短與(yu)FLASH存儲器(qi)容(rong)量、輸入點數、記(ji)錄(lu)(lu)間(jian)隔有(you)關，計算公式如下（代入數值的(de)單位要與(yu)公式中一致）：
8、數據轉存
數(shu)據(ju)備份和轉存(cun)：支持USB 1.1 、2.0 優(you)盤(pan)(pan)，支持1G到32G的U盤(pan)(pan)進行(xing)數(shu)據(ju)轉存(cun)，兼容性強，可兼容市面(mian)上絕大多數(shu)的U盤(pan)(pan)（推薦使用工業(ye)版(ban)優(you)盤(pan)(pan)）
9、供電電源(yuan)
供電(dian)(dian)電(dian)(dian)源(yuan)：220VAC，50HZ交(jiao)流電(dian)(dian)源(yuan)供電(dian)(dian)，支(zhi)持24VDC（22VDC-32VDC）直(zhi)流電(dian)(dian)源(yuan)供電(dian)(dian)（直(zhi)流供電(dian)(dian)需(xu)在訂貨時(shi)注(zhu)明）
10、保護功(gong)能
（1）斷電(dian)保護： 內置存儲(chu)器保護參數和(he)歷(li)史(shi)數據(ju)，斷電(dian)后(hou)**保存
（2）時(shi)鐘(zhong)保(bao)護：集成硬件(jian)時(shi)鐘(zhong)，掉(diao)電(dian)后也能準確運行(xing)
（3）配電短路保(bao)護：配電輸出短路時，儀表(biao)正常運行
11、誤(wu)差精度
（1）熱(re)電偶冷端(duan)補償誤差：±2℃
（2）時鐘誤差(cha)：±2 秒/天
12、工(gong)作環境(jing)
（1）環境溫度：0～50℃（避免日光直曬）
（2）環境濕度：0～85%R.H（無凝(ning)結）
13、儀表凈重
凈重：≤1.5Kg
二、寬屏無紙記錄儀安裝接線

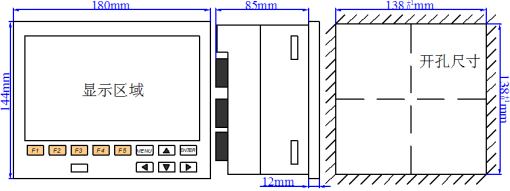

1、儀表尺寸

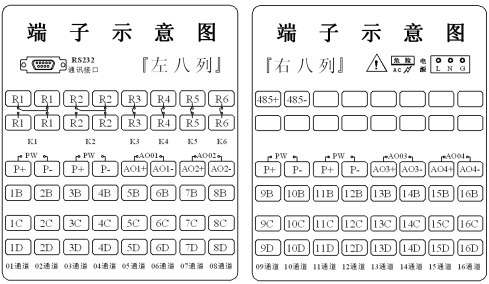

2、接(jie)線端子示意圖

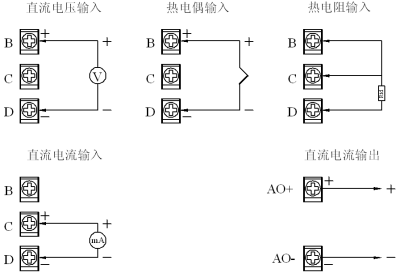

3、輸入/輸出信號接線(xian)

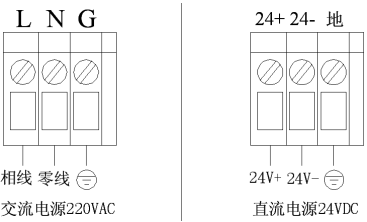

4、交/直(zhi)流電(dian)源輸入接線

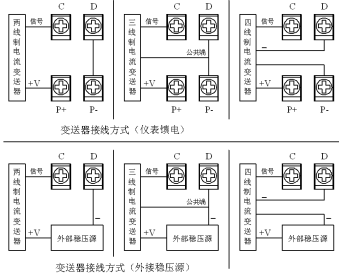

5、變送(song)器配電接線

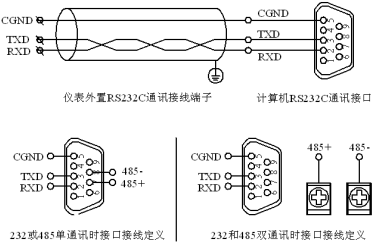

6、通訊(xun)接(jie)口定義(yi)及接(jie)線
三、寬屏無紙記錄儀鍵盤功能及運行
1、儀(yi)表面板(ban)
2、鍵盤功能

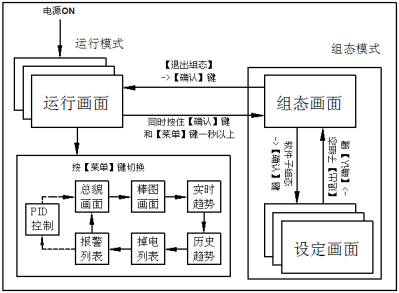

3、使(shi)用(yong)模式

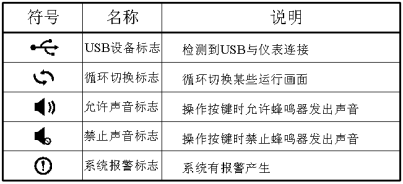

4、狀態標志

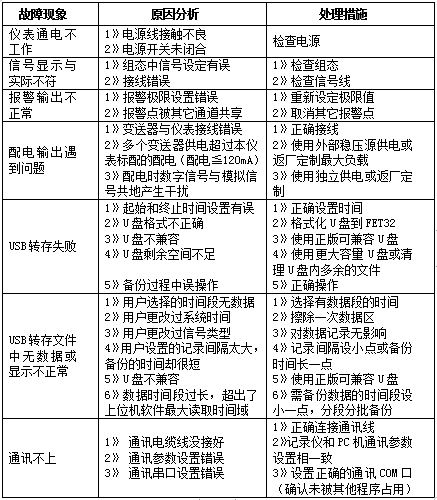

四、寬屏無紙記錄儀故障分析及排除
