彩屏無紙記錄儀

一、彩屏無紙記錄儀概述
彩(cai)屏無(wu)紙記(ji)錄儀以其(qi)友好大方(fang)的(de)顯示畫面、簡單靈活的(de)操作方(fang)式、豐富(fu)多彩(cai)的(de)可選功(gong)能(neng)配置(zhi),在各行(xing)業中獲得了(le)極其(qi)**的(de)應用(yong)。
彩屏無紙(zhi)記錄(lu)儀集顯(xian)示、處(chu)理、記錄(lu)等(deng)多種(zhong)(zhong)功能于(yu)一身,可(ke)以采集、分析(xi)各(ge)種(zhong)(zhong)工(gong)業(ye)過(guo)程中(zhong)的重要(yao)數據,可(ke)應用在冶(ye)金(jin)、石油、化工(gong)、建材、造(zao)紙(zhi)、食品、制藥、熱(re)處(chu)理、水處(chu)理等(deng)各(ge)種(zhong)(zhong)工(gong)業(ye)現(xian)場。
彩屏無(wu)紙記錄儀具有日常維(wei)護工作(zuo)量小、運行費用低、可靠性(xing)(xing)好、應用靈活、操作(zuo)方便、性(xing)(xing)價比高等與現代自動控制(zhi)相適應的特點。
二、彩屏無紙記錄儀功能特點
彩屏無紙記(ji)錄(lu)儀是以32位CPU為核(he)心(xin)、輔(fu)以大(da)規模集(ji)成電路(lu)和圖形液晶顯(xian)示器(qi)的(de)新型智能化(hua)記(ji)錄(lu)儀表,儀表顯(xian)示信息(xi)量大(da)、操(cao)作(zuo)簡單(dan)、界(jie)面(mian)友好,下面(mian)是主要(yao)功能特點(dian):
1、采(cai)用高性(xing)能的ARM Cortex-M3 32位的RISC內核,可(ke)同時(shi)實現12路信號采(cai)集、記錄、顯示及12路報警(jing);
2、采用256M大容(rong)量的FLASH閃存芯(xin)片存貯歷史數據,掉(diao)電永不丟失數據;
3、全隔離**輸(shu)入(ru),可同時(shi)輸(shu)入(ru)多種信號(hao),無需(xu)更換(huan)模塊,通過(guo)軟件(jian)組態即可;
4、顯示工程(cheng)量數(shu)據的數(shu)值范圍(wei)更寬,可顯示4 位(wei)數(shu)值:-999~9999;
5、剪(jian)貼板的復制和粘貼功(gong)能方便用(yong)戶的參數(shu)設(she)置;
6、多種(zhong)選(xuan)配功能(neng)(neng)(neng)、附加功能(neng)(neng)(neng)可(ke)選(xuan):選(xuan)配功能(neng)(neng)(neng):數據備份、串口(kou)通訊、串口(kou)打印(yin)、報(bao)警功能(neng)(neng)(neng)、饋(kui)電輸(shu)出、變送輸(shu)出等;附加功能(neng)(neng)(neng):流量累積。注(zhu):選(xuan)配功能(neng)(neng)(neng)需(xu)客戶訂貨時說明,附加功能(neng)(neng)(neng)需(xu)定制(zhi)。
三、彩屏無紙記錄儀技術指標
1、屏(ping)幕:160*128圖(tu)形點陣彩屏(ping)液(ye)晶顯示器(LCD);
2、精度:實時顯(xian)示:±0.2% F.S.;曲線顯(xian)示:±0.5% F.S.;追憶精度:±0.2% F.S.;
3、輸(shu)入規格:全隔離(li)**輸(shu)入,1~12通(tong)道(dao)信號輸(shu)入,通(tong)道(dao)間全隔離(li),隔離(li)電壓大于1000V;
4、隔離阻抗(kang):20MΩ @ 1000V;
5、記錄容(rong)(rong)量:64/128/192/248MB(FLASH容(rong)(rong)量可選擇);
6、電壓(ya)輸(shu)入:0~5V、1~5V、0~20mV、0~100mV ;
7、電流(liu)輸(shu)入:0~10mA、4~20mA,(0~20mA需在(zai)訂(ding)貨時注(zhu)明(ming));
8、電阻輸入:Res;
9、頻(pin)率輸入:頻(pin)率信號(hao)(PI)(頻(pin)率范圍:0-10000HZ;輸入信號(hao): 0-10mA、0-12V、 0-24V、4-20mA;其中4-20mA需定制(zhi));
10、熱電(dian)阻: PT100、Cu50、G53、Cu100、BA1、BA2(要求三線(xian)電(dian)阻平衡,引線(xian)電(dian)阻<10Ω);
11、熱電偶: S、B、K、T、R、E、N、J;
12、輻射高溫計:F1、F2;
13、鎢錸:WRe3-25、WRe5-26;
14、配(pei)電輸出:變送器配(pei)電+24VDC,*多12路(lu)配(pei)電,配(pei)電≤30mA/路(lu);
15、繼電器報警輸出:12路繼電器觸點輸出,觸點容量3A@220VAC/1A@30VDC,可組態上(shang)上(shang)限(xian)、上(shang)限(xian)、下(xia)限(xian)、下(xia)下(xia)限(xian)報警(附加功能);
16、變(bian)送輸出(chu):*多(duo)支持6路直流電(dian)流(4-20mA、0-10mA、0-20mA等)變(bian)送輸出(chu),負載(zai)能力750Ω(*大)。直流電(dian)壓(ya)輸出(chu)需(xu)在(zai)訂貨時注明;
17、通訊、打(da)(da)印:通訊接口(kou)----RS232C或RS485或CAN,波特率----(1200、2400、9600、19200、38400、57600),打(da)(da)印接口(kou)----RS232C直(zhi)接連接微型打(da)(da)印機;
18、記錄間(jian)隔(ge):1秒至240秒,共分(fen)11檔(dang):1/2/4/8/12/24/36/60/120/180/240秒可選;
19、記(ji)錄(lu)時間(jian)(jian):記(ji)錄(lu)時間(jian)(jian)的長短與(yu)FLASH存儲器容量、輸入點數、記(ji)錄(lu)間(jian)(jian)隔有關(guan),計算公式如下(xia):
20、數據(ju)備份和轉存:1G、2G、4G、8G、16G及其它可(ke)以兼(jian)容的(de)U盤;
21、熱電偶冷端補償誤差:±1℃ ;
22、斷(duan)(duan)電(dian)保(bao)護: 內置FLASH存儲器保(bao)護參數和歷(li)史數據,斷(duan)(duan)電(dian)后可(ke)**保(bao)存;
23、集成硬(ying)件時鐘:掉電(dian)后也能(neng)準確運行;
24、時鐘誤差(cha):±1 分/月(yue);
25、供電電源:標配220VAC(85VAC-264VAC,47~63HZ)交流(liu)電源供電,支持(chi)24VDC(22VDC-32VDC)直流(liu)電源供電,直流(liu)供電需在(zai)訂貨時注明;
26、環境溫度(du):0~50℃、避免日光直曬;
27、環(huan)境濕度(du): 0~85%R.H;
28、凈重:≤3.0Kg
四、彩屏無紙記錄儀安裝與接線

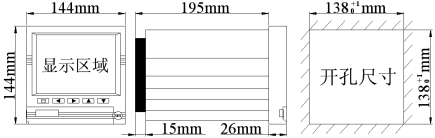

1、儀表尺寸

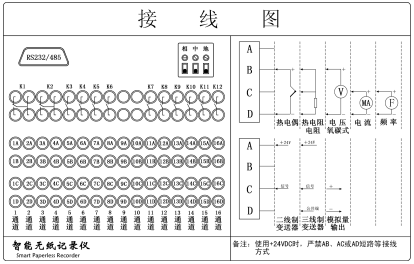

2、端子接(jie)線(xian)
3、交流電源220VAC輸入接線

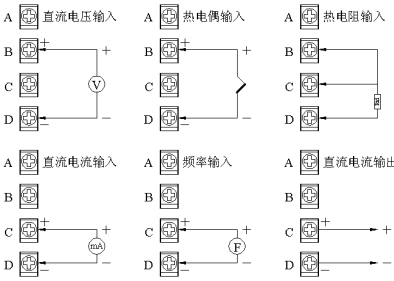

4、輸(shu)入/輸(shu)出(chu)信號(hao)接(jie)線
彩屏無紙記錄儀*多提供(gong)12路輸(shu)入通道,支(zhi)持電(dian)(dian)流(liu)(liu)、電(dian)(dian)壓、熱電(dian)(dian)阻、熱電(dian)(dian)偶等(deng)模擬(ni)量信號(hao)及PI脈沖(chong)量信號(hao)輸(shu)入,支(zhi)持6路直流(liu)(liu)電(dian)(dian)流(liu)(liu)信號(hao)輸(shu)出。

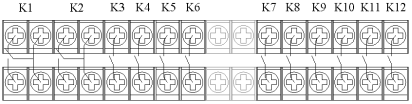

5、繼電器觸(chu)點輸出(chu)接(jie)線
彩屏無(wu)紙(zhi)記錄(lu)儀(yi)支持12路(lu)繼電器(qi)觸點報(bao)警輸出(需開通報(bao)警功能)
6、饋電24VDC傳(chuan)感器供電
彩(cai)屏無紙(zhi)記錄儀可提(ti)供24VDC為變(bian)送(song)器(qi)傳感器(qi)供電(dian)。請勿將(jiang)變(bian)送(song)器(qi)電(dian)源輸出端子短(duan)路(lu)或從外部(bu)施(shi)加電(dian)壓,以免損壞本(ben)儀表。

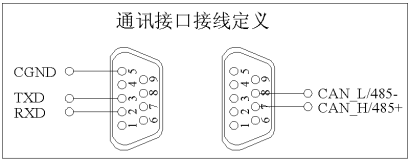

7、通訊接線
五、彩屏無紙記錄儀鍵盤功能及運行

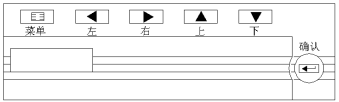

鍵盤(pan)功能
