小型組合打印無紙記錄儀
一、小型組合打印一體無紙記錄儀概述
天(tian)信儀(yi)表(biao)小型組合打印一體無紙記(ji)錄儀(yi)是以(yi)32位CPU為(wei)核心、輔以(yi)大(da)規模集(ji)成電路和圖形液晶顯(xian)示(shi)(shi)器(qi)的新(xin)型智能(neng)化記(ji)錄儀(yi)表(biao)，儀(yi)表(biao)顯(xian)示(shi)(shi)信息量大(da)、操作簡單、界面友好。
1、采(cai)用高性能的(de)ARM Cortex-M3 32位的(de)RISC內(nei)核，可同時實(shi)現多路信號采(cai)集、記(ji)錄、顯示和多路報(bao)警；
2、采(cai)用256M 大容量的FLASH閃存芯片存貯歷(li)史數據(ju)，掉(diao)電永不丟失數據(ju)；
3、全隔離**輸入，可同時輸入多種(zhong)信號，無需(xu)更換模塊(kuai)，通(tong)過軟件組態(tai)即可；
4、顯(xian)(xian)示(shi)工程量數據的數值范圍更(geng)寬，可(ke)顯(xian)(xian)示(shi)4位數值：-999~9999；
5、剪貼(tie)板的復(fu)制和粘貼(tie)功(gong)能方(fang)便用戶的參數設置；
6、多(duo)種(zhong)選(xuan)配(pei)功(gong)能(neng)、附(fu)加(jia)(jia)功(gong)能(neng)可選(xuan)：選(xuan)配(pei)功(gong)能(neng)：數據備份、串口(kou)通訊、串口(kou)打印、報警功(gong)能(neng)、饋電輸(shu)出(chu)、變送輸(shu)出(chu)等；附(fu)加(jia)(jia)功(gong)能(neng)：歷史曲線。注：選(xuan)配(pei)功(gong)能(neng)需客(ke)戶(hu)訂貨(huo)時說明(ming)，附(fu)加(jia)(jia)功(gong)能(neng)需定制。
二、小型組合打印一體無紙記錄儀主要特點
1、屏幕：128*64點陣藍屏液晶顯(xian)示器（LCD）；
2、精度(du)： 實時顯示：±0.2% F.S.；
3、追憶(yi)精度：±0.2% F.S.；
4、處理器：采用(yong)高性能的ARM Cortex-M3 32位的RISC內核(he)，可同時實(shi)現多路信號(hao)采集(ji)、記錄(lu)、顯示和多路報警(jing)；
5、存儲(chu)(chu)模塊：采用(yong)大(da)容量并行(xing)NAND FLASH閃存芯片存貯歷(li)史數(shu)據，采用(yong)串行(xing)FRAM存儲(chu)(chu)芯片存貯系統配置參數(shu)等(deng)關鍵信息；
6、輸(shu)入規格：全隔離(li)**輸(shu)入，1～4通(tong)道信號輸(shu)入（*大可支持4路模擬量輸(shu)入+1路頻率(lv)輸(shu)入）；
7、記錄容量(liang)： 64/128/192/248MB（FLASH容量(liang)可選(xuan)擇(ze)）；
8、電壓輸入：0-5V、1-5V、0-20mV、0-100mV ；
9、電流輸(shu)入：0-10mA、4-20mA，（0-20mA需(xu)在(zai)訂(ding)貨時注明）；
三、小型組合打印一體無紙記錄儀性能指標
1、電(dian)阻輸入：Res；
2、頻率(lv)(lv)(lv)輸入：頻率(lv)(lv)(lv)信號（PI）（頻率(lv)(lv)(lv)范(fan)圍：0-5000HZ；輸入信號： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需定制(zhi)）；
3、熱(re)電(dian)阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電(dian)阻平衡，引線電(dian)阻‹10Ω）；
4、熱電偶： S、B、K、T、R、E、N、J；
5、輻(fu)射高(gao)溫計：F1、F2；
6、鎢錸：WRe3-25、WRe5-26；
7、其它輸入信號（如開關量輸入）或分度號（如PT1000）需(xu)在訂貨時(shi)注明(ming)；
8、配電輸出(chu)：變(bian)送器集中配電+24VDC，標準配電≤30mA（*大負載(zai)能(neng)力可(ke)定制(zhi)），支(zhi)持多種規格集中配電（如12VDC、5VDC配電輸出(chu)）；
9、變(bian)送輸(shu)出(chu)：*多支持2路通道的(de)(de)4-20mA標準電流變(bian)送輸(shu)出(chu)，負載能(neng)力750Ω（*大），方便了(le)顯示儀表或DCS/PLC的(de)(de)采集，也實現了(le)信號的(de)(de)長(chang)距離(li)傳(chuan)輸(shu)；
10、繼(ji)電器(qi)報(bao)警輸(shu)出：2路繼(ji)電器(qi)觸點輸(shu)出（*多可支持4路繼(ji)電器(qi)報(bao)警輸(shu)出），觸點容量3A，可組態上(shang)上(shang)限、上(shang)限、下限、下下限報(bao)警；
11、通訊、打(da)(da)印(yin)：通訊接(jie)口----RS232C或RS485，支持(chi)Modbus RTU協議，波特(te)率----（1200、2400、9600、19200、38400、57600），打(da)(da)印(yin)接(jie)口----RS232C直接(jie)連(lian)接(jie)微(wei)型打(da)(da)印(yin)機；
12、記錄間隔：1秒(miao)至240秒(miao)，共分11檔(dang)：1/2/4/8/12/24/36/60/120/180/240秒(miao)可選；
13、記(ji)錄時間：記(ji)錄時間的長短與FLASH存(cun)儲器容量、輸入點數、記(ji)錄間隔(ge)有關，計(ji)算公式如下(xia)：
14、數據備份(fen)和轉(zhuan)存：支持(chi)USB 1.1 、2.0 優(you)盤(pan)，支持(chi)1G到16G的U盤(pan)進行數據轉(zhuan)存，兼容性強(qiang)，可兼容市面上絕大多數的U盤(pan)；
15、熱電偶冷端(duan)補償誤差： ±1℃ ；
16、斷(duan)電保護： 內(nei)置FLASH存儲器保護參數和歷史數據，斷(duan)電后可**保存；
17、集成硬件時鐘：掉電后也能(neng)準(zhun)確運行；
18、時鐘誤差： ±1 分/月；
19、供電(dian)(dian)電(dian)(dian)源(yuan)：標配220VAC，50HZ交流電(dian)(dian)源(yuan)供電(dian)(dian)，支持(chi)24VDC（22VDC-32VDC）直流電(dian)(dian)源(yuan)供電(dian)(dian)，支持(chi)12VDC（11.2VDC-20VDC）直流電(dian)(dian)源(yuan)供電(dian)(dian)，直流供電(dian)(dian)需(xu)在(zai)訂貨(huo)時(shi)注明(ming)；
20、環境(jing)溫度： 0～50℃、避免日光直曬；
21、環境濕度： 0～85%R.H；
22、凈(jing)重：≤1.0Kg
四、打印一體無紙記錄儀尺寸和接線

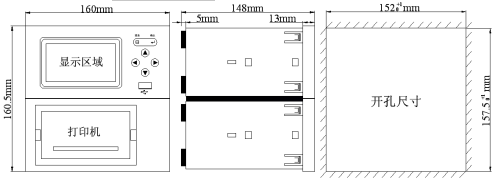

1、儀(yi)表尺寸

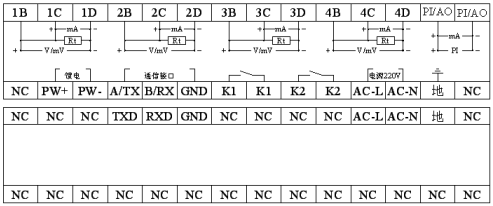

2、端(duan)子接(jie)線
