UHZ系列磁翻板液位計加裝報警裝置
來源：江蘇騰泰儀(yi)表科技有限公司
瀏覽：-1053
發布日(ri)期(qi)：2021-05-17

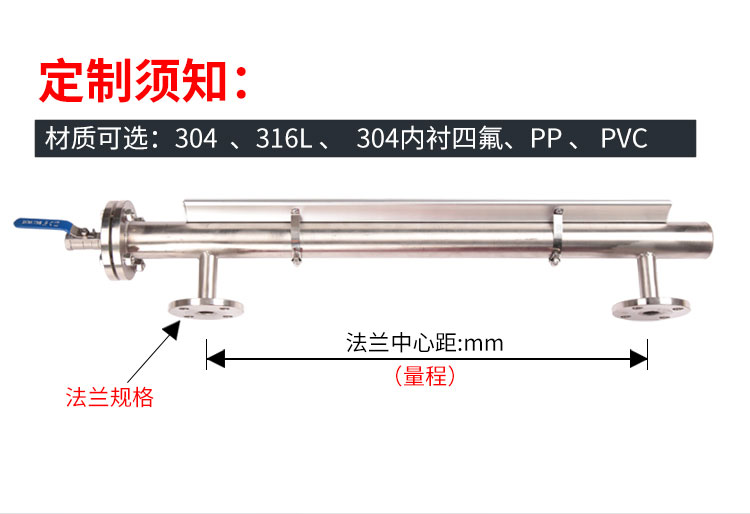

TT-UHZ型磁翻板液位計是以浮子為測量元件，磁鋼驅動翻柱顯示，無需額外提供能源。適用于低溫到高溫，真空到高壓等各種環境，是石油化工等工業生產的理想液位測量產品。磁翻板液位計配置上、下限開關輸出可實現遠距離報警、高、低限位控制。磁翻板液位計配置變送器，可實現液位的遠距離指示、檢測與控制。根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。根據介質的不同，提供不銹鋼、PP工程塑料或不銹鋼襯四氟等材質，其中PP工程塑料和不銹鋼襯四氟特別適合用于酸、堿等腐蝕性介質。

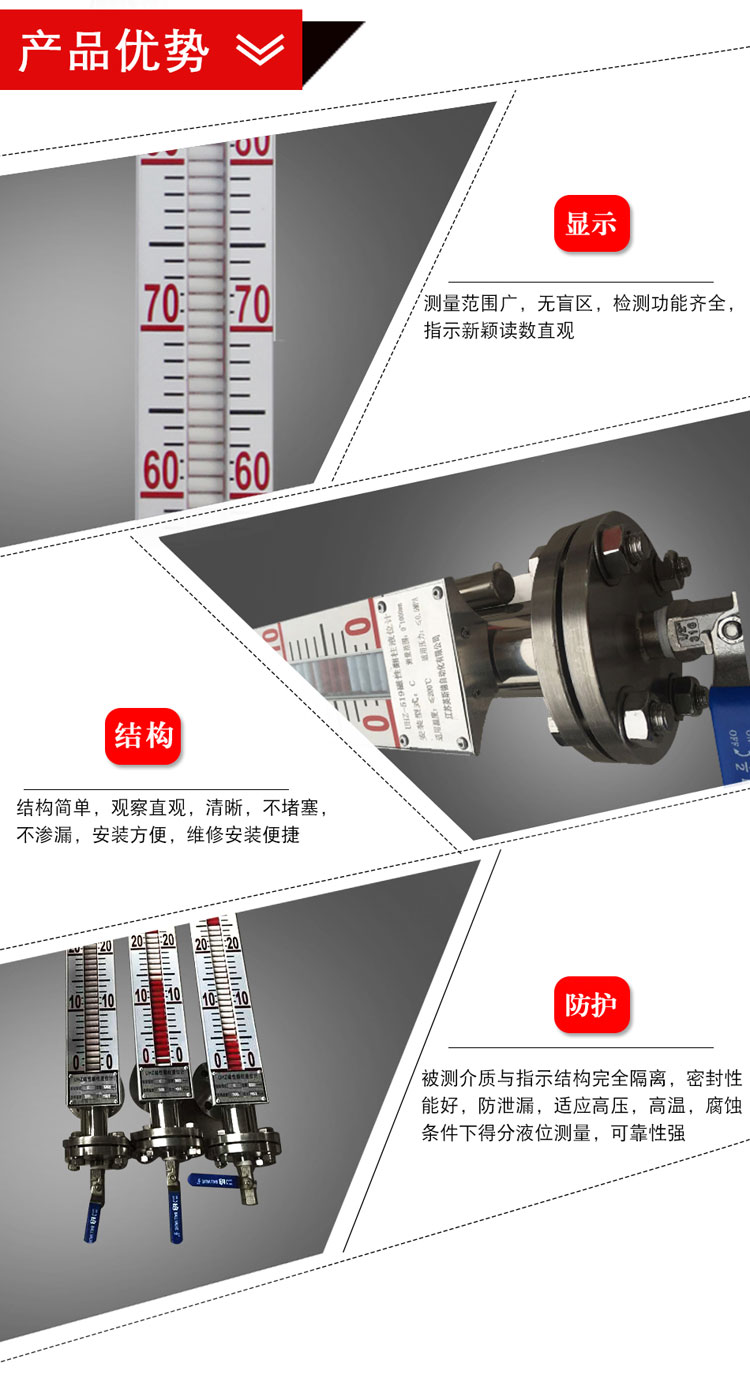

TT-UHZ系列產品原理基本型液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180°。液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。上下限開關輸出利用磁性浮子隨液位的移動，使安裝在液位計立管設定位置的報警開關動作，實現ON-OFF控制或報警。電遠傳在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量測量元件依次動作，獲得電阻信號變化，轉換成4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機連接，實現遠傳顯示和控制。
TT-UHZ系列產品產品技術參數腔體材質：SS304、SS316、 SS304+PTFE、 SS316+ PTFE、PP、CPVC、鈦等多種材質。浮子材質：SS304、SS316、 SS304+PTFE、 SS316+ PTFE、PP、CPVC、鈦等多種材質。測量范圍：300～15000mm測量精度：±10mm工作壓力：1.0 , 1.6 , 2.5 , 4.0 , 6.4 ,16.0MPa介質比重：≥0.45g/cm3介質密度差： ≥0.15g/cm3(測量界位)工作溫度：≤550℃介質粘度：≤***輸出信號：二線制 4～20mADC 或HART協議防爆等級： Exdll CT4-6防護等級：IP65-68連接法蘭尺寸：DN20 DN25 （HG－97法蘭標準）若采用其他法蘭請用戶在訂貨時注明。保溫套接管尺寸：1/2"管螺紋，蒸汽伴熱壓力：≤1.6MPa。配套配件：磁性報警開關、遠傳液位變送器、磁致伸縮液位變送器。
介質密度需記錄備案，確保介質密度能夠符合液位計使用說明書的要求。雖然理論上介質密度對液位計的示值有影響，但是實際使用中液位計的零位和滿度值都可以通過電位器直接調整過來。a)用游標卡尺測量連接管路內徑D，磁性浮子流量計在罐體上部確定一個標準液位的下尺點，如有條件，好能夠打磨成凹槽以免測深尺擺動，b)在罐內不帶壓力的狀態下以手動方式往儲罐內注水，當水位略高于液位計進水管時停止注水，磁性浮子流量計打開下連接法蘭口手動球閥E并松開罐體與被校液位計間的連接法蘭F(不取下，使水流不過沖)，直到管路中無涌動流時，關閉E，取下法蘭，待罐內液體平穩時打開E，再待呈滴流狀態，穩定1min(必要時可通過排水閥門排水。
傳感器是一條封在不銹鋼管內與被測液位等長的膠木條，上面按1cm或更小的間隔焊有眾多的干簧管，當干簧管與浮子在同一高度時閉合，否則開路，變送器接收干簧管所連接電阻的多少產生電流信號，轉換為液面高度。浮子移動在標尺上顯示為紅、白珠的翻轉，指示液位。1.2浮筒液位計。浮筒液位計有浮筒、彈簧、磁鋼室和指示器組成，根據阿基米德定律和磁耦合原理設計。浮筒的位移導致磁鋼室磁場發生變化，指示器內的磁傳感器測量周圍磁場變化，與液位對應從而反映出液位變化。1.3磁致伸縮液位計。磁致伸縮液位計主要由浮子、波導管和變送器組成。變送器的電子部件產生低壓電流脈沖，開始計時，產生磁場沿磁致伸縮線向下傳播，浮子隨著液位變化沿測量竿移動。
