電浮筒液位計的原理和應用范圍
電浮筒液位計的原理和應用范圍

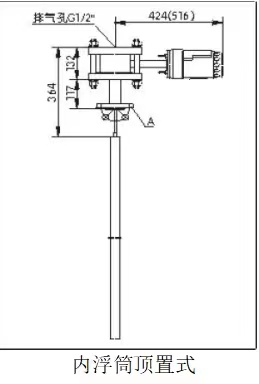

電浮筒液位計由浮子、浮子腔、彈簧、變送器等構件組成,為采用彈簧支持浮子結構的浮筒液位計。浮子腔通過連接管與被測容器形成平衡容器,使被測容器中的水導入浮子腔進行水位測量;浮子通過彈簧支持在浮子腔內并浸沒在浮子腔內的液體中,變送器內的磁芯通過撐杠與浮子連接。頂部布置的變送器內還有線性可變差動變換器、電路板、儀表盤等電器元件。
電浮筒液位計由浮子、浮子腔、彈簧、變送器等構件組成,為采用彈簧支持浮子結構的浮筒液位計。浮子腔通過連接管與被測容器形成平衡容器,使被測容器中的水導入浮子腔進行水位測量;浮子通過彈簧支持在浮子腔內并浸沒在浮子腔內的液體中,變送器內的磁芯通過撐杠與浮子連接。頂部布置的變送器內還有線性可變差動變換器、電路板、儀表盤等電器元件。

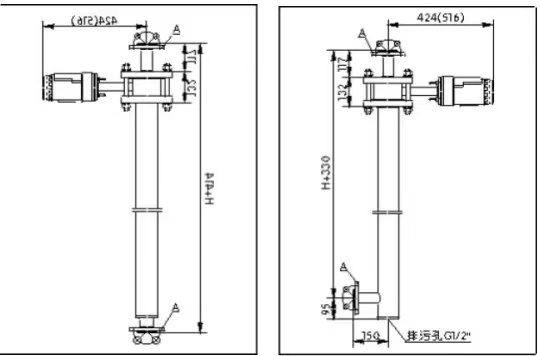

電浮筒液位計由浮子、浮子腔、扭力管、變送器等構件組成,為采用浮子和扭力管結構的浮筒液位計。浮子腔通過連接管與被測容器連接形成平衡容器,使被測容器中的水導入浮子腔進行水位測量;浮子垂直懸掛在扭力臂上并浸沒在浮子腔內的液體中,扭力臂與扭力管機構剛性連接。側位布置的變送器內有霍爾效應傳感器、磁鐵、電路板、儀表盤等電器元件。

電浮筒液位計的(de)工作原理
浮筒(tong)在(zai)整個檢測(ce)中都不會隨著液面的(de)變化(hua)而漂浮,產生這(zhe)種現象的(de)原因(yin)是因(yin)為浮筒(tong)液位計(ji)的(de)浮筒(tong)相比浮子、浮盤來(lai)說沉(chen)得(de)多,浮筒(tong)所(suo)受的(de)浮力不足(zu)以(yi)克服其本身的(de)重(zhong)力而漂浮。即使液位全(quan)(quan)滿,浮筒(tong)全(quan)(quan)部浸(jin)沒(mei)入液體中,浮筒(tong)所(suo)受的(de)浮力也不能克服自身的(de)重(zhong)力,所(suo)以(yi)浮筒(tong)液位計(ji)也叫沉(chen)筒(tong)液位計(ji)。


電浮筒(tong)液位(wei)計的(de)應(ying)用范圍
電(dian)浮筒液(ye)位計用(yong)來測(ce)量(liang)液(ye)位、界位或密度,能輸(shu)(shu)出4-20mA標準直流信號,并提供HART通(tong)信協議輸(shu)(shu)出智(zhi)能型液(ye)位控(kong)制(zhi)器,被**用(yong)于電(dian)力、石油、化工、冶金、環保、建筑、食品等(deng)行業(ye)生產過(guo)程中的(de)液(ye)位、界位的(de)流量(liang)與控(kong)制(zhi)。
