導波雷達物位計的測量原理以及在含泡沫液體和
來源：江(jiang)蘇(su)騰泰儀(yi)表科技有(you)限公司
瀏覽：-1225
發布日期(qi)：2021-06-02
低強度電磁脈沖以納秒級寬度被發射并沿著剛性或柔性的導體以光速行進，當脈沖接觸到介質表面時被反射。
反射信號被儀表接納，發射脈沖與接納脈沖的時間間隔與基準面到被測介質表面的距離成正比。
經過丈量發射與接納的時間間隔，來完成基準面至被測介質表面距離的測量。
①時間1：產生初始脈沖
②時間2：沿導體向下行進，速度 C（光速）
③時間3：脈沖遇到被測介質表面發作反射
④時間4：反射脈沖被接納，并被處置器記載
⑤脈沖信號從被發射到被接納之間的時間差 T，與基準面到介質表面的距離 D 成正比：D=C×T/2
⑥丈量的基準面是： 螺紋底面或法蘭的密封面
⑦A:量程 B:低位 C:滿位 D:盲區
⑧運轉時，保證*高料位不能進入丈量盲區D
二、導波雷達物位計(ji)技術優勢
1、更高的動態信號和更窄的脈沖帶來更高精度與重復性；
2、低介電常數介質的*佳選擇；
3、能量集中，具有更強抗干擾才干，大大進步了可靠性；
4、丈量盲區更小，關于小罐丈量也會取得**效果；
5、丈量靈敏、刷新速度快、安裝煩瑣、堅固耐用、免維護；
6、幾乎不受溫度、壓力、水蒸汽、泡沫、粉塵等復雜工況的影響；
7、采用兩線制回路供電的技術，供電電壓和輸出信號經過一根兩芯電纜傳輸，儉省本錢；
8、采用**微處置器和共同回波處置技術，可適用于各種復雜工況；
9、發射功率極低，可安裝于各種金屬、非金屬容器內，對人體環境沒有無傷害；
10、帶有按鍵的顯現屏可便當設置儀表的參數；
11、更小的體積，減少安裝難度；
三、導波雷達物位計技術規格
1、特征參數
導波雷達物位計在含泡沫液體和攪拌罐中的丈量拾運用導波管或旁通管安裝，可以避免容器內障礙物、泡沫、液體表面動搖大對丈量的影響。關于以下場所，舉薦運用導波管或旁通管
1、有導電性的泡沫存在；
2、液面動搖猛烈；
3、安裝位置處有太多障礙物存在；
4、丈量內浮頂罐中的液體（如石油化工行業種的某些介質）；
5、介電常數過小的介質；
注：過于稀薄的介質不能用導波管或旁通管來中止測量；
導波雷達物位(wei)計對導波管或旁通管的要求
1、導波管或旁通管必需為導體；
2、導波管或旁通管的內徑不得＜50mm；
3、導波管或旁通管必需豎直；
4、導波管或旁通管須內壁光滑，避免大的焊縫和裂痕，粗糙度必需優于±0.1mm；
5、導波管或旁通管內徑不允許突變，如有突變需小于1mm；
6、導波管底部必需啟齒；

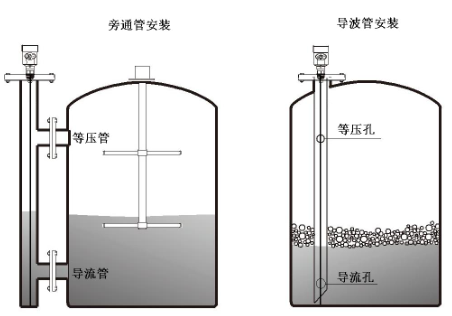

7、導波管安裝時須在液位可能抵達的*高處以上開一個等壓孔，等壓孔直徑(5～10)mm；
8、當罐內有多種混合液體介質時，多個導流孔/管有利于液體在罐內和管中自由活動；
9、當罐內有多種混合液體介質時，多個導流孔/管的間距須小于*小分層厚；
10、旁通管安裝時頂部等壓管位置需高于罐內液體可能抵達的*高處；
11、旁通管安裝時底部導流管位置需低于罐內液位可能抵達的*低處；
