一.TT-LZ-玻(bo)璃管轉子流量計概述：

玻璃轉子(zi)流(liu)(liu)量計是一種(zhong)用來丈(zhang)量流(liu)(liu)體(ti)（液體(ti)或氣體(ti)）流(liu)(liu)量的過程檢測儀表(biao)。

本(ben)玻璃轉(zhuan)子(zi)流(liu)(liu)量計采(cai)用(yong)德國VDI/VDE3513規(gui)范(fan)和國度JB/T9255規(gui)范(fan)。德國規(gui)范(fan)制造的流(liu)(liu)量計，與國內同(tong)(tong)(tong)(tong)類產品相比(bi)，具(ju)有丈量精度高、互換性(xing)能(neng)好(hao)、流(liu)(liu)量范(fan)圍(wei)寬(kuan)、銜接方(fang)式多、裝置維(wei)修(xiu)便當等優(you)點。同(tong)(tong)(tong)(tong)時還能(neng)夠依據(ju)不(bu)同(tong)(tong)(tong)(tong)流(liu)(liu)體(ti)的溫度、壓力、密度、粘(zhan)度等物理量，為用(yong)戶提供不(bu)同(tong)(tong)(tong)(tong)流(liu)(liu)體(ti)，不(bu)同(tong)(tong)(tong)(tong)粘(zhan)度，不(bu)同(tong)(tong)(tong)(tong)狀態(tai)的流(liu)(liu)量標尺，處理了示值修(xiu)正(zheng)的問題。大大便當了用(yong)戶。

二.TT-LZ-玻璃管轉子流(liu)量(liang)計原理:

玻璃轉子(zi)流(liu)量計是(shi)一種變(bian)面積式的(de)(de)流(liu)量計。它(ta)主要由一根自下(xia)而(er)上(shang)(shang)(shang)擴(kuo)展的(de)(de)錐形玻璃管和一只能夠隨流(liu)量大(da)小上(shang)(shang)(shang)下(xia)挪動(dong)(dong)的(de)(de)浮(fu)(fu)子(zi)組成，當流(liu)體(ti)自下(xia)而(er)上(shang)(shang)(shang)流(liu)經(jing)錐管時(shi)，流(liu)體(ti)動(dong)(dong)能在(zai)浮(fu)(fu)子(zi)上(shang)(shang)(shang)升(sheng)產(chan)生的(de)(de)升(sheng)力(li)(li)和流(liu)體(ti)的(de)(de)浮(fu)(fu)力(li)(li)是(shi)浮(fu)(fu)子(zi)上(shang)(shang)(shang)升(sheng)。由于錐管內(nei)壁與(yu)浮(fu)(fu)子(zi)之間的(de)(de)環形流(liu)通面積增大(da)，流(liu)體(ti)動(dong)(dong)能在(zai)浮(fu)(fu)子(zi)上(shang)(shang)(shang)產(chan)生的(de)(de)升(sheng)力(li)(li)隨之降落(luo)。當升(sheng)力(li)(li)與(yu)浮(fu)(fu)力(li)(li)之和等于浮(fu)(fu)子(zi)本身(shen)重(zhong)力(li)(li)時(shi)，浮(fu)(fu)子(zi)處于均衡(heng)狀態，穩(wen)定在(zai)某一高度(du)上(shang)(shang)(shang)。該高度(du)位置上(shang)(shang)(shang)的(de)(de)刻度(du)指示流(liu)過(guo)流(liu)量計的(de)(de)流(liu)量值。

三.TT-LZ玻璃管轉子(zi)流(liu)量(liang)計的(de)技術參(can)數

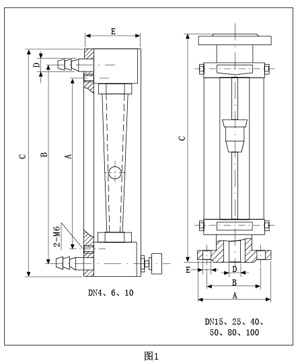

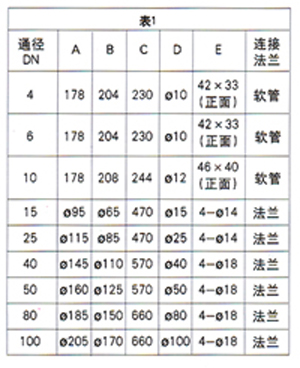

外形及(ji)裝置尺寸

原(yuan)理與(yu)構造

不銹鋼玻璃(li)轉(zhuan)子(zi)流(liu)(liu)(liu)量(liang)(liang)計主要(yao)由(you)一根自(zi)下(xia)而(er)上(shang)擴展的錐(zhui)形玻管和(he)(he)一只隨流(liu)(liu)(liu)體(ti)流(liu)(liu)(liu)量(liang)(liang)大小上(shang)下(xia)挪(nuo)動的不銹鋼浮(fu)子(zi)組(zu)成（圖3）。流(liu)(liu)(liu)體(ti)自(zi)下(xia)而(er)上(shang)流(liu)(liu)(liu)經錐(zhui)管時，流(liu)(liu)(liu)體(ti)動能在浮(fu)子(zi)上(shang)產生的升力(li)S和(he)(he)流(liu)(liu)(liu)體(ti)的浮(fu)力(li)A使浮(fu)子(zi)上(shang)升，當(dang)升力(li)S與浮(fu)力(li)A之和(he)(he)等于浮(fu)子(zi)本(ben)身重(zhong)力(li)G時，浮(fu)子(zi)處于均衡，穩(wen)定在某一高度位置上(shang)，錐(zhui)管上(shang)的刻度指示流(liu)(liu)(liu)體(ti)的流(liu)(liu)(liu)量(liang)(liang)值。

流量計(ji)中(zhong)浮子讀數位置按圖2所示:

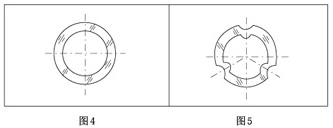

TT-LZB/LZB-( )F流量計(ji)(ji)的錐(zhui)(zhui)管為(wei)潤滑內(nei)壁管(見(jian)圖(tu)4)，通徑DN15以上(shang)(shang)的流量計(ji)(ji)，浮子(zi)經過導桿上(shang)(shang)下(xia)挪(nuo)動，堅(jian)持(chi)穩定；TT-LZJ/LZJ-( )F流量計(ji)(ji)錐(zhui)(zhui)管內(nei)壁有(you)三條(tiao)導向(xiang)凸(tu)筋，使浮子(zi)堅(jian)持(chi)穩定(見(jian)圖(tu)4)。通徑DN10以下(xia)的流量計(ji)(ji)采用(yong)軟管銜接(jie)，配有(you) 針形(xing)流量調理(li)閥；通徑DN15以上(shang)(shang)流量計(ji)(ji)采用(yong)法(fa)蘭銜接(jie)。

接觸測(ce)量(liang)流(liu)體的零部件(jian)材質

TT-LZB()B/LZJ系列不銹鋼玻璃轉子(zi)流(liu)量計(ji)型號規格及技術參數

測量范圍	水（20℃）10-1000000L/h 空氣（101325Pa、20℃)0.3-220Lm3/h
范圍度	10：
準確度、等級	1.0；1.6
錐管	長度：300mm
標尺	毫米標尺及流量標尺
被測流體狀況	壓力(li)：DN15-DN25:1.0MPaDN40:0.9MPaDN50:0.7MPa 溫度(du)；-20℃~120℃

公(gong)稱通徑 DN （mm）	型號	范圍度	測量范圍		錐管長度（mm）	精確度等級		允許被測流體狀況
公(gong)稱通徑 DN （mm）	型號	范圍度	水，20℃	空氣，20℃， 1.01325×105Pa	錐管長度（mm）	LZB/LZJ	LZB-( )F LZJ-( )F	溫度（℃）	壓力（MPa）
4	LZB-4 LZB-4F		1~10L/h 1.6~16L/h 2.5~25L/h	16~160L/h 25~250L/h 40~400L/h	100	2.5	2.5;4	-20~+120
6	LZJ-6 LZJ-6F		2.5~25L/h 4~40L/h 6~60L/h	40~400L/h 60~600L/h 100~1000L/h	100	2.5	2.5;4	-20~+120	≤1
10	LZJ-10 LZJ-10F		6~60L/h 10~100L/h 16~160L/h	100~1000L/h 160~1600L/h 250~2500L/h	160	2.5	2.5;4	-20~+120	≤1
15	LZB-15 LZB-15F		16~160L/h 25~250L/h 40~400L/h	0.25~2.5m3/h 0.4~4m3/h 0.6~6m3/h	350	2.5	2.5	-20~+120	≤0.6
25	LZB-25 LZB-25F		40~400L/h 60~600L/h 100~1000L/h	1~10m3/h 1.6~16m3/h 2.5~25m3/h	350	1.5	2.5	-20~+120	≤0.6
40	LZB-40 LZB-40F		160~1600L/h 250~2500L/h	4~40m3/h 6~60m3/h	430	1.5	2.5	-20~+120	≤0.6
50	LZB-50 LZB-50F		0.4~4m3/h 0.6~6m3/h	10~100m3/h 16~160m3/h	450	1.5	2.5	-20~+120	≤0.6
80	LZB-80 LZB-80F		1~10m3/h 1.6~16m3/h 5~25m3/h	50~250m3/h 80~400m3/h	500		2.5	-20~+120	≤0.4
100	LZB-100 LZB-100F		5~25m3/h 8~40m3/h 12~60m3/h	120~600m3/h 200~1000m3/h	500		2.5	-20~+120	≤0.4
注：液體流量的大測量范圍，可安用戶需要，擴大到90m3/h

全不銹鋼(gang)型

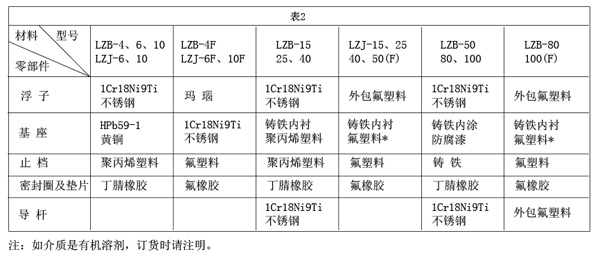

法(fa)蘭、浮子、導(dao)桿、支承板及(ji)螺(luo)栓等均為不銹鋼304（1Cr18Ni9Ti),型(xing)號為TT-LZB-( )B。

接液(ye)材質(zhi)如需選用(yong)316，則型號為TT-LZB-( )Bo，需定(ding)做。

如(ru)需不(bu)銹鋼內襯PTFE，則型(xing)號為TT-LZB-( )BF(或BoF),需定做。

全四氟型

基座、浮子、針閥采用(yong)聚四氟乙(yi)烯（PTTFE)。支承(cheng)板、螺絲等采用(yong)不銹鋼
