ＴＴ-V系列V錐流量計的特性、規格和選型
來源：江(jiang)蘇騰泰儀表(biao)科技有限公司(si)
瀏覽：-1080
發布日(ri)期：2021-07-13

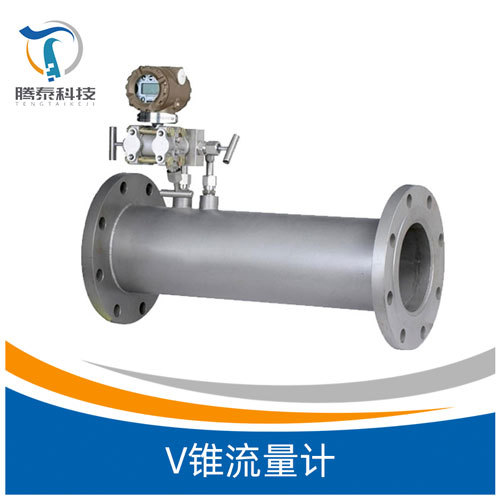

ＴＴ-V系列V錐流量計的特性、規格和選型
ＴＴ-V系列V錐流量計是一種依據質量守恒定律和才能守恒定律來丈量管內流體流量的差壓式儀表。它創新性的應用懸掛在管道中心處的V錐作為節流件，這一構造具有自整流和自清潔的共同優點。是一種用處普遍的新型儀表。
ＴＴ-V系列V錐流量計的產品特性
ＴＴ-V系列V錐流量計自清潔功用，當流體經過V型錐時，管道中心流速變慢、管壁左近的流速加快，使污垢不易堆積在節流件上，有利于丈量的精確與穩定。
ＴＴ-LV系列V錐流量計自整流功用，V型錐這種能使管道中心流速變慢、管壁左近的流速加快的特性，有效改善流體流速的散布，到達自整流作用，極大縮短前后直管長度，只需到達前0～3DN，后0～1DN即可。
1、耐磨性能好，長期穩定性好，丈量反復性高。
2、特殊構造壓損小，其壓力損失為孔板1/3～1/5。量程比為10:1（特殊可到達30:1）
3、由于錐形流量計的共同構造，在很多狀況下，它被作為混合器運用。
4、適用工作溫度高達850℃，壓力*大42MPa，若選用特殊材質范圍更高。
5、為便當客戶運用，金湖天信儀表有限公司的V錐流量計有一體與分體構造。
6、智能一體V錐流量計，采用**的電路設計，功用強大，功耗低，大屏幕液晶顯現流量信息，內部**存貯器保證數據平安。
7、一體化V錐流量計系統，能夠運用電池供電與外24VDC供電，輸出4～20mA，脈沖信號，有Hart協議。
V錐流量計誤差產生的緣由
V錐流量計與普通節流件比較較，它改動了節流的規劃，從中央孔節流改為環狀節流。理論運用證明，V錐流量計與其他流量儀表比較，具有長期精度高、不亂性好，受裝置前提局限小、耐磨損、丈量范圍寬、壓損小、合適贓污介質等優點。而且V錐體自身作為流場的整流器而成為一種具有共同機能的優良的新型流量計。V錐流量計丈量誤差主要來源裝置不標準，維護不及時或工藝系統工況參數變化惹起的。
1、裝置不標準
V錐流量計現場裝置不標準主要可能有下面幾個緣由：工藝管道前后直管段缺乏，形成流體的不不亂，影響丈量精度；裝置方向有標題，當然了，這個標題根本是不會發作的，除非是現場裝置的失誤形成的；丈量蒸汽的時分，冷凝安裝降溫不徹底，裝置高度不等
2、二次儀表的誤支配問題
V錐流量計現場運用的時分，都要裝備差壓變送器才干正常運用，所以，差壓變送器機能和裝置的精確與否直接影響V錐流量計的整體精度。V錐流量計在丈量混合流體的方面，仍是有勝利運轉經歷的，但是要留意差壓變送器的防腐，按期的翻開排污閥。
3、導壓管梗塞或走漏
丈量稀薄易結晶的介質時,常因伴熱等緣由形成導壓管、截止閥梗塞,使得輸入給差壓變送器的差壓值發作變化,產生丈量誤差。消弭方法是按時巡檢,停止排污清洗或用手壓泵疏浚。
丈量高壓或腐蝕性介質時,經常會泛起導壓管或接頭走漏,形成壓力損失、產生差壓偏向。消弭方法是按時巡檢,梗塞破綻。
ＴＴ-LV系列V錐流量計規格表
| ＴＴ-V |
|
|||||||
| 公稱(cheng)通徑(jing) | -XXX | 50表示DN50 | ||||||
| 結構形(xing)式(shi) | Z | 智能一體化(hua) | ||||||
| L | 分體(ti)式 | |||||||
| 測量介(jie)質(zhi) | 1 | 液體 | ||||||
| 2 | 氣體(ti) | |||||||
| 3 | 蒸汽 | |||||||
| 本體形式 | S | 管道式(shi)SO（帶頸平焊(han)法蘭(lan)連接方式(shi)） | ||||||
| W | 管(guan)道式WN（帶(dai)頸對焊(han)法蘭連接方式） | |||||||
| F | 法蘭取壓式 | |||||||
| B | 直接(jie)焊(han)接(jie)式 | |||||||
| J | 保溫夾套式 | |||||||
| A | 防(fang)腐式 | |||||||
| P | 方管錐(zhui)形 | |||||||
| H | 管道對夾式 | |||||||
| 管道靜壓 | A | 0～0.6MPa | ||||||
| B | 0～1.0MPa | |||||||
| C | 0～1.6MPa | |||||||
| D | 0～2.5MPa | |||||||
| E | 0～4.0MPa | |||||||
| F | 0～6.3MPa | |||||||
| G | 0～10MPa | |||||||
| H | 0～16MPa | |||||||
| I | 0～25MPa | |||||||
| J | 0～40MPa | |||||||
| 補償(chang)方式(shi) | 0 | 無補(bu)償 | ||||||
| P | 單壓力補償 | |||||||
| T | 單溫度補償(chang) | |||||||
| Q | 壓力、溫度雙補償 | |||||||
| 一體化信號輸出 | 0 | 無信號輸(shu)出 | ||||||
| 1 | 4～20mA | |||||||
| 2 | 脈沖信號(hao) | |||||||
| 3 | Hart | |||||||
| 一體化(hua)供電(dian)方式 | 0 | 內部電池供電 | ||||||
| 1 | 電(dian)池(chi)與(yu)24VDC雙選擇供電(dian) | |||||||
| 2 | 外24VDC供電 | |||||||
